Реферат



Изобретение относится к ветроэнергетике и позволяет повысить надежность работы путем облегчения запуска и останова агрегата. Кинематическая связь двуплечего рычага 5 с валом 4 ветроколеса /ВК/ 3 выполнена в виде ролика 9. Тяга 6 снабжена упором 11, а опора 1 - управляемым фиксатором 12, взаимодействующим с упором. Вращение ВК преобразуется в вертикальные возвратно-поступательные перемещения тяги, приводящей в действие рабочий орган 8 насоса 7. Раскрутка и стопорение ветроколеса производится при отключенном насосе. 5 ил.

СОЮЗ СОВЕТСНИХ

СОЩИАЛИСТИЧЕСНИХ

РЕС11УБЛИН

„.SU,» 481456 и 4 F 03 D 9 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И OTHPbtTHSIM

ПРИ ГКНТ СССР (21) 4083022/25-06 (22) 03.07.86 (46) 23.05.89. Бкл. 9 19 (71) Научно-производственное объединение "Ветроэн" (72) С.А.Никонов, Ю.Ф.Рогожин и Л.И.Терентьев (53) 621.538(088.8) (56) Авторское свидетельство СССР

У 1421893, кл. F 03 9 9/00, 1984. (54) ВЕТРОНАСОСНЫИ АГРЕГАТ (57) Изобретение относится к ветроэнергетике и позволяет повысить надежность работы путем облегчения за- пуска и останова агрегата. Кинематическая связь двуплечего рычага 5 с валом 4 ветроколеса (ВК) 3 выполнена в виде ролика 9. Тяга 6 снабжена упо,ром 11, а опора 1 — управляемым фиксатором 12, взаимодействующим с упором. Вращение ВК преобразуется в вертикальные возвратно-поступательные перемещения тяги, приводящей в действие рабочий орган 8 насоса 7. Раскрутка и стопорение ветроколеса производится при отключенном насосе.5 ил.

1481456

Изобретение относится к ветроэнергетике и касается ветронасосных агрегатов.

Цель изобретения — повышение надежности работы путем облегчения запуска и останова агрегата.

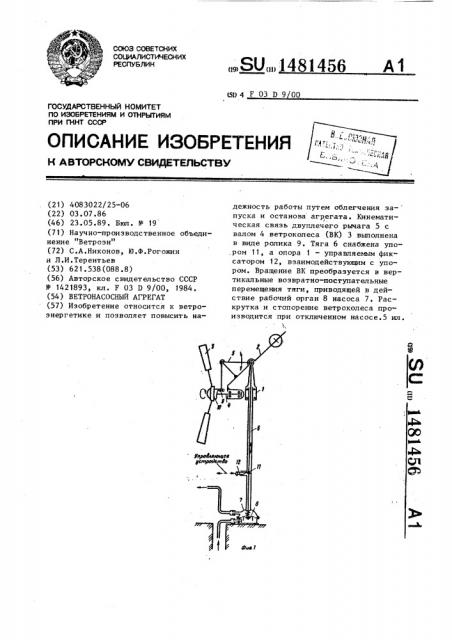

На фиг. 1 схематически изображен ветронасосный агрегат в рабочем состоянии., на фиг. 2 — то же, при выключенном насосе; на фиг. 3 — фиксатор агрегата, управляемый вручную, на фиг. 4 — сечение А-А на фиг. 3, на фиг. 5 — фиксатор при выключенном насосе.

Ветронасосный агрегат содержит поворотную опору 1, шарнирно подвешенное к ее верхней части при помощи качалки 2 ветроколесо 3, кинематически связанный с валом 4 последнего двуплечий рычаг 5, опирающийся на качалку 2, шарнирно соединенную с плечом рычага 5 вертикальную тягу 6 и насос 7, рабочий орган 8 которого связан с нижним концом вертикальной тяги 6. Кинематическая связь двуплечего рычага 5 с валом 4 ветроколеса

3 выполнена в виде ролика 9, установленного на конце рычага 5, и кулачковой шайбы 10, закрепленной на валу

4 и взаимодействующей с роликом 9.

Тяга 6 снабжена закрепленным на ней упором 11, а опора 1 — управляемым фиксатором 12, взаимодействующим с упором 11.

Фиксатор 12 может быть выполнен как пневмо-, гидро- или электроуправляемым, так и управляемым вручную ! путем поворота его вокруг своей оси.

При этом для отключения насоса 7 на торце фиксатора 12 выполнен эксцентриковый палец 13, который, контактируя в верхнем положении с упором 11, устраняет движение тяги 6 вниз.

При работе агрегата его ветроколесо 3 устанавливается по ветру за опорой 1. Вращение ветроколеса 3 при помощи кулачковой шайбы 10, ролика

9 и двуплечего рычага 5 преобразуется в вертикальные возвратно-поступательные перемещения тяги 6, приводящей в действие рабочий орган 8 на1ð соса 7. Для остановки агрегата с по" мощью фиксатора 12, контактирующего с упором 11 тяга 6 стопорится в верхнем положении. Контакт ролика

9 с шайбой 10 нарушается и полный ос15 танов агрегата в дальнейшем сводится к плавному торможению и стопорению ветроколеса 3.

Для облегчения запуска агрегата в работу раскрутка его ветроколеса 3

20 производится также при отключенном насосе 7.

Формула изобретения

Ветронасосный агрегат, содержа25 щнй поворотную опору, шарнирно подвешенное к ее верхней части при помощи качалки ветроколесо, кинематичес- ки связанный с валом последнего двуплечий рычаг, опирающийся на качалку, 3р шарнирно соединенную с плечом рычага вертикальную тягу и насос, рабочий орган которого связан с нижним концом вертикальной тяги, о т л и ч а— ю шийся тем, что, с целью повы35 щения надежности в работе путем облегчения запуска и останова агрегата, кинематическая связь двуплечего рычага с валом ветроколеса выполнена в виде ролика, установленного на

4р конце рычага, и кулачковой шайбы, закрепленной на валу и взаимодействующей с роликом, тяга снабжена закрепленным на ней упором, а опора — управляемым фиксатором, взаимодейству1ощим с упором.

148)456

148 14 56

Л

УЗ
