Струйный насос

Струйный насос

Иллюстрации

Показать все

Реферат



Изобретение относится к струйной технике и может быть использовано при приготовлении аэрированных сред для проведения скважинных операций. Цель изобретения - повышение эффективности работы путем улучшения смешения активной жидкости с пассивной газовой средой. Струйный насос содержит корпус (К) 1, сопло 2 , канал 3 подачи пассивной среды, диффузор 4 и колебательный элемент (КЭ) 5 с тороидальной вихревой камерой (ТВК) 6, установленной в К 1 с возможностью перемещений вдоль его оси. КЭ 5 подпружинен в осевом направлении и расположен за диффузором 4. По торцам ТВК 6 установлены сетчатые диафрагмы 7. Смесь активной жидкости и пассивного газа на выходе из диффузора 4 проходит через КЭ 5, находящийся под действием гидродинамических ударов и вихревых импульсных колебаний, происходящих внутри ТВК 6, в режиме автоколебаний. За счет этого пузырьки газа раздробляются и в виде мелких частиц выносятся в скважину с потоком жидкости.

СОЮЗ СОВЕТСНИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1481485 (51)4 F 04 F 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР опислни изояркт ни1— (54) СТРУЙНЫЙ НАСОС

Н А BTOPCHOMY СВИДЕТЕПЬСТВУ

1 (21) 4302914/25-29 (22) 08.09.87 (46) 23.05.89. Бюл. № 19 (71) Ивано-Франковский институт нефти и газа (72) А.М.Абдулзаде, P.Ñ.ßðåìèé÷óê, А.И.Спивак и H.À.Eôèìîâ (53) 62 1.694 (088.8) (56) Авторское свидетельство СССР № 1431437, кл. F 04 F 1/00., 1986. (57) Изобретение относится к струйной технике и может быть использовано при приготовлении аэрированных сред для проведения скважинных операций. Цель изобретения — повышение эффективности работы путем улучшения смешения активной жидкости с пассив2 ной газовой средой. Струйный насос содержит корпус (К) 1, сопло 2, канал 3 подачи пассивной среды, диффузор 4 и колебательный элемент (КЭ)

5 с тороидальной вихревой камерой (ТВК) 6, установленной в К 1 с возможностью перемещений вдоль его ocu.

КЭ 5 подпружинен в осевом направлении и расположен за диффузором 4.

По торцам ТВК 6 установлены сетчатые диафрагмы 7.. Смесь активной жидкости и пассивного газа на выходе из диффузора 4 проходит через КЭ 5, находящийся под действием гидродинамических ударов и вихревых импульсных колебаний, происходящих внутри ТВК 6, в режиме автоколебаний. За счет это- @ го пузырьки газа раздробляются и в виде мелких частиц выносятся в скважину с потоком жидкости. 1 ил. С::

1481485

Под действием гидродинамичаских ударов и вихревых импульсных колебаний, происходящих внутри вихревой камеры

6, элемент 5 колеблется в режима автоколебаний. 3а сча- этого пузырьки газа раэдробляются и в виде мелких частиц выносятся в скважину с потоком жидкости.

Эффективность работы устройства обеспечивается последовательным прохождениам смеси через упругие сетчатые диафрагмы и вихревую камеру, находящиеся в потоке в колебательном режиме.

Формула изобретения

Составитель Б.Тихомиров

Техред Л.Сердюкова

Редактор И.Дербак

Корректор О.Кравцова

Заказ 2658/36 Тираж 523 Подписноа

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 1,01

Иэобраретание относится к струйной технике и может быть использовано при приготовлении аэрированных сред для проведения скважинных опа5 раций.

Цель изобретения — повышение эффективности работы путем улучшения смешения активной жидкости с пассивной газовой средой. 10

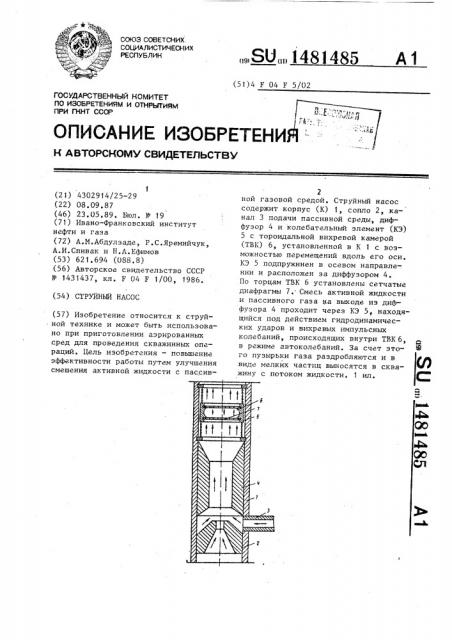

На чартеже изображан насос, продольный разрез.

Струйный насос содержит корпус 1, сопло 2, канал 3 подачи пассивной среды, диффузор 4 и колебательный элемент 5 с тороидальной вихравой камерой б, установленный в корпусе, 1 с возможностью перемещений вдоль. его оси. Колебатальный элемент 5 подпружинен в осевом направлении, расположен за диффузором 4 по ходу потока и снабжен упругими сетчатыми диафрагмами 7, размещенными по торцам тороидальной вихревой камеры 6.

Струйный насос работает следующим 25 образом.

Через сопло 2 подается под давлением жидкость, а через канал 3 пассивная среда (газ). Потоки смешиваются. На выхода из диффузора смесь проходит чареэ колебатальный элемент

5, состоящий из тороидальной вихревой камеры б, закрытой с обеих сторон упругими сетчатыми диафрагмами 7.

Струйныи насос, содержащий корпус, сопло, канал подачи пассивной среды, диффузор и колабательный элемент с тороидальный вихревой камерой, установленный в корпусе с возможностью перемещений вдоль его оси, о т л и— ч а ю шийся тем, что, с целью повышения эффективности работы путам улучшания смешения активной жидкости с пассивной газовой средой, колабательный элемент подпружинен в осевом направлении, расположен за диффузором по ходу потока и снабжен упругими сетчатыми диафрагмами, размещенными по торцам тороидальной вихревой

1 камеры.
