Изобретение позволяет получить равномерно высокую степень уплотнения и предотвратить радиальное расслоение смеси цементно-песчаного покрытия. В направляющем цилиндре 1 с мундштуком 2 возвратно перемещается поршень 5. Цилиндр 1 со стороны, противоположной мундштуку 2, снабжен торцевой стенкой с отверстием для прохождения трубы 12. Поршень 5 выполнен в виде продольно разрезанного рукава, концы разреза которого параллельно закреплены на внутренней стороне торцевой стенки, образуя замкнутую тороидальную полость. На подвижной раме 4 закреплен гидроцилиндр 7, поршневая полость которого сообщена с тороидальной полостью поршня 5. Подтормаживающее устройство 14 размещено на раме 4. Регулирование степени уплотнения смеси осуществляют изменением движения рамы 4. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504 F!6 1 5806

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4223382/30-29 (22) 16.02.87 (46) 23.05.89. Бюл. № 19 (71) Южный научно-исследовательский институт гидротехники и мелиорации (72) В. Ф. Бутурлин, О. К. Ревунов и Н. А. Дмитриенко (53) 621.643.002.2 (088.8) (56) Авторское свидетельство СССР № 712602, кл. F 16 1 59/14, 1978.

Авторское свидетельство СССР № 974029, кл. F 16 1 59/14, 1980. (54) УСТРОИСТВО ДЛЯ НАНЕСЕНИЯ

ЦЕМЕНТНО-ПЕСЧАНОГО ПОКРЫТИЯ

НА ВНЕШНЮЮ ПОВЕРХНОСТЬ ТРУБ (57) Изобретение позволяет получить равномерно высокую степень уплотнения и пред„„80„„1481556 А 1

2 отвратить радиальное расслоение смеси цементно-песчаного покрытия. В направляющем цилиндре 1 с мундштуком 2 возвратно перемещается поршень 5. Цилиндр 1 со стороны, противоположной мундштуку 2, снабжен торцовой стенкой с отверстием для прохождения трубы 12. Поршень 5 выполнен в виде продольно разрезанного рукава, концы разреза к-рого параллельно закреплены на внутренней стороне торцовой стенки, образуя замкнутую тороидальную полость. На подвижной раме 4 закреплен гидроцилиндр

7, поршневая полость к-рого сообщена с тороидальной полостью поршня 5. Подтормаживающее устр-во 14 размещено на раме 4.

Регулирование степени уплотнения смеси осуществляют изменением движения рамы 4.

1 з.п. ф-лы, 2 ил.

1481556

Изобретение относится к устройствам для нанесения защитных покрытий на внешнюю поверхность труб, преимушественно цементно-песчаными смесями.

Цель изобретения — получение равномерно высокой степени уплотнения смеси и предотвращение ее радиального расслоения за счет одновременного с осевым и радиального уплотнения смеси.

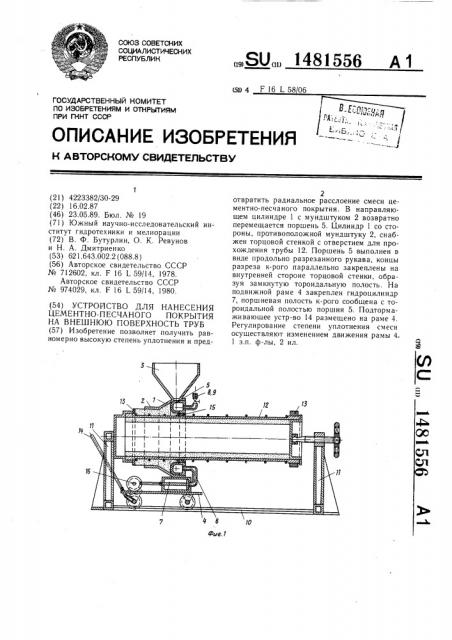

На фиг. 1 показано устройство, рабочее положение, общий вид; на фиг. 2 — схема расположения патрубков.

Устройство состоит из направляюшего цилиндра 1 с мундштуком 2, бункера 3, подвижной рамы 4, мягкого поршня 5, напорного шланга 6, гидроцилиндра 7, патрубков 8 и 9, рельс 10, стоек 11, трубы 12, ограничительных колец 13, подтормаживаюшего устройства 14, манжет 15, привода 16.

Нанесение цементно-песчаной смеси на внешнюю поверхность трубы осуществляется следующим образом.

Сначала заполняется рабочей жидкостью (например, водой) замкнутая система мягкий поршень 5 — гидроцилиндр 7, для чего открываются вентили на патрубках 8 и 9, а поршень гидроцилиндра 7 устанавливается в крайне правое положение (фиг. 1). Через патрубок 8 заливается рабочая жидкость до полного удаления воздуха через патрубок

9. Вентили патрубков 8 и 9 закрываются.

Установка по рельсам 10 сдвигается в край. не правое положение.

На втулку и раструб трубы 12 надеваются ограничительные кольца 13, которые служат для ограничения формования концевого участка покрытия.

Труба 12 закрепляется между стойками

11. Устройство по рельсам 10 сдвигается в крайне левое (рабочее) положение (фиг. 1).

Бункер 3 заполняется цементно-песчаной смесью.

Включается привод 16. Поршень гидроцилиндра 7 перемешается в крайне левое положение и увлекает за собой жидкость, что заставляет мягкий поршень 5 сжиматься, так как система замкнута.

Из крайне левого положения привод 16 возвращает поршень гидроцилиндра 7 в крайне правое положение, жидкость из гидроцилиндра 7 перемещается в мягкий поршень 5, распрямляя его стенки и заставляя его совершать возвратно-поступательные колебания. При этом происходит открытиезакрытие загрузочного отверстия бункера 3, что обеспечивает равномерное поступление смеси в пресс-камеру направляющего цилиндра 1, одновременное осевое (поршнем 5) и радиальное (мундштуком 2) уплотнение смеси, передвижение установки вдоль трубы

12 за счет реакции отталкивания поршня 5 от уплотняемой смеси. Регулирование степени уплотнения смеси осуществляется изменением скорости движения подвижной рамы

15 4 подтормаживаюшим устройством 14. Манжеты 15 предотврашают вытекание смеси из межтрубного пространства.

Техн и ко-э коном и ческий эффект изобретения состоит в получении цементно-песчаного

2О покрытия равномерно высокой степени уплотнения и предотвращении радиального рао слоения свежеотформованной смеси.

Формула изобретения

1. Устройство для нанесения цементнопесчаного покрытия на внешнюю поверхность труб, содержащее направляющий цилиндр с мундштуком и возвратно-перемещаюшимся в нем поршнем, бункер, отличающее30 ся тем, что, с целью получения равномерно высокой степени уплотнения и предотврашения радиального расслоения смеси, направляюший цилиндр со стороны, противоположной мундштуку, снабжен торцовой стенкой с отверстием для прохождения трубы, а воз35 вратно-перемещающийся поршень выполнен в виде продольно разрезанного рукава, концы разреза которого параллельно закреплены на внутренней стороне торцовой стенки. образуя замкнутую тороидальную полость, при этом устройство снабжено подвижной рамой с закрепленным на ней гидроцилиндром, поршневая полость которого сообщена с тороидальной. полостью возвратно-перемешаюшегося поршня.

2. Устройство по и. 1, отличающееся тем, 45 что оно снабжено подтормаживаюшим средством, размещенным на подвижной раме.

1481556 ио8ая 7ЕИКа

12

Фиг. 2
