Реферат



Изобретение может быть использовано для охлаждения воды оборотного водоснабжения на электростанциях и для нагрева воздуха низкопотенциальным сбросом тепла. Цель изобретения - повышение эффективности орошения и компактности устройства. По ходу жидкости последовательно соединены поверхностная теплообменная ступень 1 с теплообменными трубками 2 и контактная теплообменная ступень 3 с разбрызгивающими соплами 4. Трубки 2 установлены в чередующиеся перекрестные ряды, по периферии которых между параллельными рядами в шахматном порядке установлены разбрызгивающиеся сопла 4. Разбрызгиваемая жидкость дополнительно дробится и перемещается при ударе об трубки, интенсивно орошая их поверхность и увеличивая поверхность контакта с воздухом равномерно во всем объеме, в котором происходит поверхностный и контактный теплообмен одновременно. 2 ил.

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЬЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4316941/23-06 (22) 24.08.87 (46) 23.05.89. Бюл . N - 19 (?1) Рижское отделение Всесоюзного государственного научно-исследовательского проектно-изыскательского института "Теплоэлектропроект" (72) К.A.Цатуров, А.Я.Шварцкопф и А.Я.Креслинь (53) 621.57(088,8) (56) Авторское свидетельство СССР

У 572637, кл. Р 28 С 1/00, !977. (54) УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ ЖИДКОСТИ (57) Изобретение м.б. использовано для охлаждения воды оборотного водоснабжения на электростанциях и для нагрева воздуха низкопотенциальным сбросом тепла. Цель изобретения—

„„SU„„ l!481! 579 А I ц!! 4 F 28 С 1/00. Р 28 Р 5!00 повышение эффективности орошения и компактности устройства, По ходу жидкости последовательно соединены поверхностная теплообменная ступень 1 с теплообменными трубками 2 и кон" тактная теплообменная ступень 3 с .разбрызгивающшии соплами 4. Трубки Z установлены в чередующиеся перекрестные ряды, по периферии которых между параллельными рядами в шахматном порядке установлены разбрызгивающие сопла 4. Разбрызгиваемая жид ость дополнительно дробится и перемещается при ударе об трубки, интенсивно орошая их поверхность и увеличивая поверхность контакта с воздухом равномерно по всем объеме, в котором происходит поверхностный и контактный теплообмен одновременно. 2 ил.

1481579

Формула изобретения

Устройство для охлаждения жидкости, содержащее последовательно соединенные по ходу жидкости поверхностную теплообменную ступень с теплообменными трубками и контактную теплообменную ступень с разбрызгивающими соплами, о т л и ч а ю m е— е с я тем, что, с целью повышения эффективности орошения и компактности устройства, теплообменные трубки установлены в чередующиеся перекрестные ряды, по периферии которых между параллельными рядами в шахматном порядке установлены разбрызгивающие сопла.

2

Составитель Н. Алексеева

Техред М.Ходанич Корректор Г. Лжула

Редактор E. Папп

Заказ 2673/41 Тираж 570 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., -д, 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина, 101

Изобретение относится к теплоэнергетике и может быть использовано для охлаждения воды оборотного водоснабжения на электростанциях, а также для нагрева воздуха низкопотенциальным сбросным теплом, Цель изобретения — повышение эффективности орошения и компактности устройства. 10

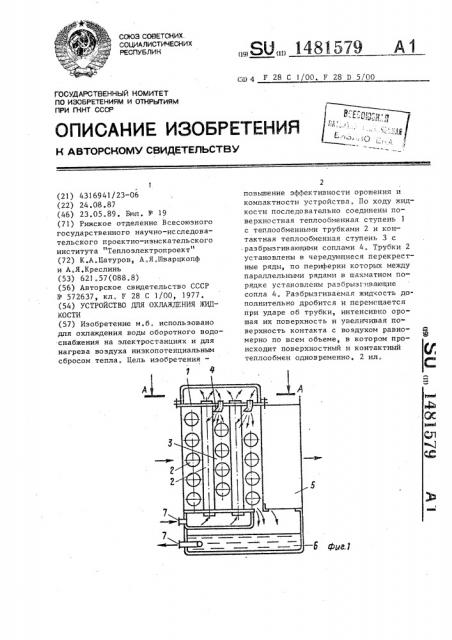

На фиг. 1 показано устройство для охлаждения жидкости, общий вид; на фиг. 2 — сечение А-А на фиг. 1, фрагмент.

Устройство содержит поверхностную теплообменную ступень 1 с теплообменными трубками 2 и контактную теплообменную ступень 3 с разбрызгивающими соплами 4.

Трубки 2 установлены в чередую- 20 щиеся перекрестные ряды, по периферии которых, между параллельными рядами, в шахматном порядке установлены разбрызгивающие сопла 4.

За трубками 2 по ходу воздушного 25 потока установлен каплеуловитель 5, а под ними бак для сбора жидкости.

Штуцеры 7 служат для подвода и отвода жидкости.

Устройство работает следующим об- > разом.

Охлаждаемую жидкость подают в поверхностную ступень 1, где она предварительно охлаждается, проходя по трубкам 2, омываемым воздушным потоком. На выходе из трубок 2 жидкость поступает в разбрызгивающие сопла 4, чероз которые разбрызгивается в контактную ступень 3, одновременно орошая поверхность трубок 2. Пройдя контактную ступень 3, жидкость испарительно охлаждается до окончательной температуры и собирается в баке 6.

Капли воды, уносимые воздушным потоком, улавливаются в каплеуловителе 5 и стекают в бак 6.

Предлагаемое выполнение устройства для охлаждения жидкости повысит эффективность орошения и компактность, так как разбрызгиваемая жидкость дополнительно дробится и перемещается при ударе об трубки, интенсивно орошая их поверхность и увеличивая поверхность контакта с воздухом, равномерно во всем объеме, в котором происходит поверхностный и контактный теплообмен одновременно.
