Реферат



Изобретение касается исследования реологических свойств жидкостей. Цель изобретения - повышение точности измерения и расширение номенклатуры исследуемых жидкостей. Устройство выполнено в виде контейнера с двумя гидрозатворами и двумя манометрами. Рабочий объем контейнера представляет собой две полости, соединенные между собой отверстием, в котором устанавливается сменный капилляр. От торцов капилляра под прямым углом к оси контейнера выполнены отверстия, которые соединяют рабочие полости с соответствующими гидрозатворами и манометрами. 3 ил.

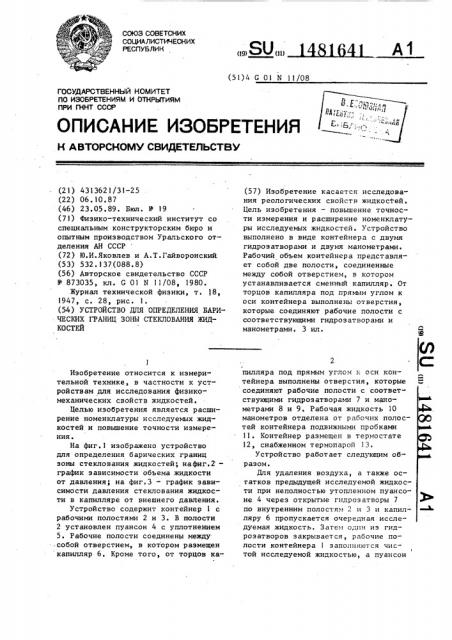

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 G О1 N 11/08

Д .,,(; -1„.

Ь " --. > >КЦ -

E,; ;,:,, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4313621/31-25 (22) 06. 10. 87 (46) 23.05. 89, Бюл. У 19 (71) Физико-технический институт со специальным конструкторским бюро и опытным производством Уральского отделения АН СССР (72) Ю.И.Яковлев и А.Т.Гайворонский (53) 532.137(088.8) (56) Авторское свидетельство СССР

М 873035, кл. G 01 N 11/08, 1980.

Журнал технической физики, т. 18, 1947, с. 28, рис. 1. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ БАРИЧЕСКИХ ГРАНИЦ ЗОНЫ СТЕКЛОВАНИЯ ЖИДКОСТЕЙ

Изобретение относится к измерительной технике, в частности к устройствам для исследования фиэикомеханических свойств жидкостей.

Целью изобретения является расширение номенклатуры исследуемых жидкостей и повышение точности измерения.

На фиг.I изображено устройство для определения барических границ зоны стеклования жидкостей; нафиг.2— график зависимости объема жидкости от давления; на фиг.3 — - график зависимости давления стеклования жидкости в капилляре от внешнего давления.

Устройство содержит контейнер 1 с рабочими полостями 2 и 3. В полости

2 установлен пуансон 4 с уплотнением

5. Рабочие полости соединены между

-собой отверстием, в котором размещен капилляр 6. Кроме того, от торцов ка-.

„„su„„ А (57) Изобретение касается исследования реологических свойств жидкос 1ей.

Цель изобретения — повышение точности измерения и расширение номенклатуры исследуемых жидкостей. Устройство выполнено в виде контейнера с двумя гидрозатворами и двумя манометрами.

Рабочий объем контейнера представляет собой две полости, соединенные между собой отверс-;нем, в котором устанавливается сменный капилляр. От торцов капилляра под прямым углом к оси контейнера выполнены отверстия, которые соединяют рабочие полости с соответствующими гидрозатворами и манометрами. 3 ил.

2 пилляра под прямым углом к оси контейнера выполнены отверстия, которые соединяют рабочие полости с соответствующими гидрозатворами 7 и манометрами 8 и 9. Рабочая жидкость 10 манометров отделена от рабочих полостей контейнера подвижными пробками

11. Контейнер размещен в термостате

12, снабженном термопарой 13.

Устройство работает следующим образом.

Для удаления воздуха, а также остатков предыдущей исследуемой жидкости при неполностью утопленном пуансоне 4 через открытые гидроэатворы 7 по внутренним полостям 2 и 3 и капилляру 6 пропускается очередная исследуемая жидкость. Затем один из гидроэатворов закрывается, рабочие полости контейнера 1 заполняются чисI той исследуемой жидкостью, а пуансон

14816 отходит в крайнее левое положение.

При необходимости с помощью термостата 12 под контролем термопары 13 исследуемая: жидкость нагревается до необходимой температуры. После то5 го, как давление в контейнере выров" няется до атмосферного, закрывается второй гидрозатвор ° При медленном движении пуансона 4 под. действием внешнего давления P возрастает давление Р в полости 2, в результате чего исследуемая жидкость по капилляру перетекает в полость 3, вызывая в ней рост давления Р, Подъем давления P производится ступенчато в соответствии с шагом, выбранным исходя из условия превышения суммарной погрешности измерительных приборов.

Регистрация показаний манометров 2п

8 и 9 производится каждый раз одновременно после выдержки, необходимой для нейтрализации нагрева, вызываемого сжатием и перетеканием жидкости. у

Утечка исследуемой жидкости по по- 25 верхности скольжения пуансона устраняется уплотнением 5 ° Рабочая жидкость 10 манометров 8 и 9, отделенная от рабочих полостей подвижными пробками 11, выбирается таким обра- 3g зои, чтобы давление стеклования ее было заведомо выше давления стеклования исследуемой жидкости. При дальнейшем движении пуансона наступает момент, когда давление Р» продолжает расти, а прирост давления Р замедляется и затем прекращается

41 4 (фиг.2,3) . Момент расхождения давления Р„и Р указывает на верхнюю границу зоны стеклования жидкости при данной температуре и заданных геометрических размерах капилляра, а момент прекращения роста давления

Р— нижнюю ее границу.

Предложенное устройство в отличие от известных обеспечивает оперативное применение его как для проверки на стеклование используемых на производстве жидкостей, так и для создания новых материалов с заданными свойствами для работы в условиях высоких давлений и повышенных температур.

Формула изобретения

Устройство для определения барических границ зоны стеклования жидкостей, содержащее помещенный в термостат контейнер с рабочим объемом, пуансон, первый манометр, о т л и— ч а ю щ е е с я тем, что, с целью расширения номенклатуры исследуемых жидкостей и повышения точности измерения давления стеклования, в него дополнительно введены сменный капилляр, второй манометр, два гидрозатвора, рабочий объем контейнера выполнен в виде двух полостей, соединенных между собой отверстием с установленным в нем сменным капилляром, причем каждая иэ полостей соединена „ отверстиями с соответствующими гидрозатвором и манометром.

148164!

СЗ СН

Фиг.2

1481641

СН

Ф . у
