Шихта порошковой проволоки

Шихта порошковой проволоки

Иллюстрации

Показать все

Реферат

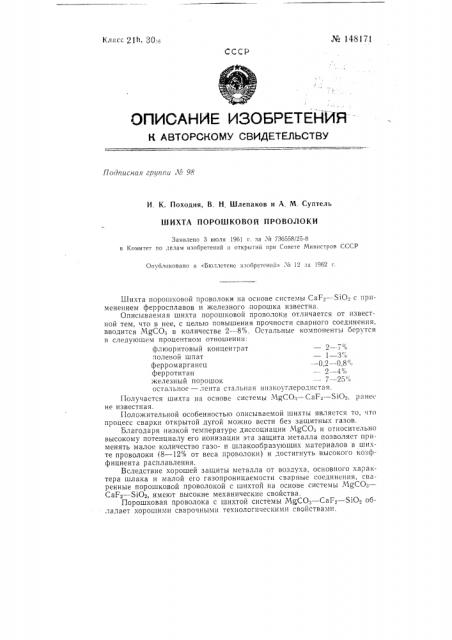

ОПИСАНИЕ ИЗОБРЕТЕЙИН

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л"> 98

И. К. Походня, В. Н Шлепаков и А. M. Суптель

ШИХТА ПОРОШКОВОЙ ПРОВОЛОКИ

Заявлено 3 июля 1961 г, за М 736558!25-8 в Комитет по лелам изобретений н открытий нрн Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 12 за 1962 г.

11!ихта порошковой проволоки на основе системы СаР.— SiO. с применением ферросплавов и железного порошка известна.

Описываемая шихта порошковой проволоки отличается от известной тем, что в нее, с целью повышения прочности сварного соединения, вводится NgCO в количестве 2 — 8о о. Остальные компоненты берутся в следующем процентном отношении: флюоритовый концентрат — 2 — -7% полевой шпат — 1 — 8 а ферромарганец — 0,2 — 0,8" ферротитан — 2 — 4 о железный порошок — — 7 — 25 остальное — лента стальная ннзкоуглеродистая.

Получается шихта на основе системы МдСОз — CaF> — SiO, ранее не известная.

11оложительной особенностью описываемой шихты является то, что процесс сварки открытой дугой можно вести без защитных газов.

Благодаря низкой температуре диссоциации МдСОз и относительно высокому потенциалу его ионизации эта защита металла позволяет применять малое количество газо- и шлакообразующих материалов в шихте проволоки (8 — 12% от веса проволоки) и достигнуть высокого коэффициента расплавления.

Вследствие хорошей защиты металла от воздуха, основного характера шлака и малой его газопроницаемости сварные соединения, сваренные порошковой проволокой с шихтой на основе системы МдСОз—

CaFg — 8102, имеют высокие механические свойства.

Порошковая проволока с шихтой системы М СОз — CaF,— SiO, обладает хорошими сварочными технологическими свойствами.
