;п1з 148172

Класс 21h, 30»

21h, 32ц) СССР

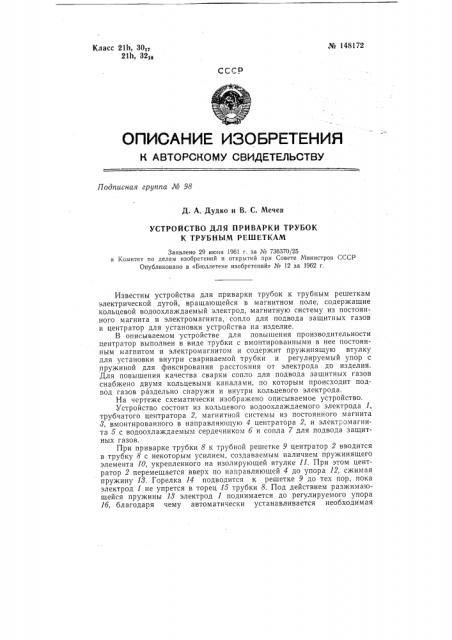

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа JH 98

Д. А. Дудко и В. С. Мечев

УСТРОЙСТВО ДЛЯ ПРИВАРКИ ТРУБОК

К ТРУБ Н Ъ1М РЕШЕТКАМ

Заявлено 29 июня 1961 г. за № 736370/ 25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 12 за 1962 г.

Известны устройства для приварки трубок к трубным решеткам электрической дугой, вращающейся в магнитном поле, содержащие кольцевой водоохлаждаемый электрод, магнитную систему из постоянного магнита и электромагнита, сопло для подвода защитных газов и центратор для установки устройства на изделие, В описываемом устройстве для повышения производительности центратор выполнен в виде трубки с вмонтированными в нее постоянным магнитом и электромагнитом и содержит пружинящую втулку для установки внутри свариваемой трубки и регулируемый упор с пружиной для фиксирования расстояния от электрода до изделия.

Для повышения качества сварки сопло для подвода защитных газов снабжено двумя кольцевыми каналами, по которым происходит подвод газов раздельно снаружи и внутри кольцевого электрода.

На чертеже схематически изображено описываемое устройство.

Устройство состоит из кольцевого водоохлаждаемого электрода 1, трубчатого центратора 2, магнитной системы из постоянного магнита

3, вмонтированного в направляющую 4 центратора 2, и электромагнита 5 с водоохлаждаемым сердечником б и сопла 7 для подвода защитных газов.

При приварке трубки 8 к трубной решетке 9 центратор 2 вводится в трубку 8 с некоторым усилием, создаваемым наличием пружинящего элемента 10, укрепленного на изолирующей втулке 11. При этом центратор 2 перемещается вверх по направляющей 4 до упора 12, сжимая пружину И. Горелка 14 подводится к решетке 9 до тех пор, пока электрод 1 не упрется в торец 15 трубки 8. Под действием разжимаюшейся пружины 18 электрод 1 поднимается до регулируемого упора

lб, благодаря чему автоматически устанавливается необходимая № 148172
