Способ регулирования концентрации паров и устройство для его осуществления

Способ регулирования концентрации паров и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматическому регулированию и может использоваться в химической и других отраслях промышленности. Цель изобретения - упрощение, повышение точности и расширение области применения способа регулирования концентрации паров и устройства для его осуществления. Способ включает изменение температуры источника паров путем воздействия на него излучением, которое пропускают через размещеную в среде паров пористую линзу. Устройство для регулирования концентрации паров содержит камеру 1 с окном 2 из прозрачного материала, источник паров в виде адсорбента 3, установленные соосно с окном источник 4 излучения и оптическую систему в виде пористой линзы 5, размещенной в камере 1 между окном 2 и адсорбентом 3, расположенным по оптической оси линзы 5. 2 н.з.п.ф. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (i9) SU(Ii) А1 (51) 4 G 05 D 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4328742/24-24 (22) 17. 1,1 ° 87 (46) 23.05.89. Бюл. 19 (71) Ленинградский институт точной механики и оптики (72) А.Б.Бушуев, В.В.Григорьев, Ю,В.Литвинов и В.Р,Ткаченко (53) 62-50(088.8) (56) Авторское свидетельство СССР

Р 1156020, кл. G 05 D 11/00, 1985.

Авторское свидетельство СССР

119 941951, кл. G 05 D 11/00, 1980 ° (54) СПОСОБ РЕГУЛИРОВАНИЯ КОНЦЕНТРАЦИИ ПАРОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к автоматическому регулированию и может использоваться в химической и других отраслях промышленности. Цель изобретения — упрощение, повышение точности и расширение области применения способа регулирования концентрации паров и устройства для его осуществления. Способ включает изменение температуры источника паров путем воздействия на него излучением, которое пропускают через размещенную в среде паров пористую линзу. Устройство для регулирования концентрации паров содержит камеру 1 с окном 2 из прозрачного материала, источник паров в виде адсорбента 3, установленные с соосно окном источник 4 излучения и оптическую систему в виде пористой линзы 5, размещенной в камере 1 между окном 2 и адсорбентом 3., расположенным по оптической оси линзы 5.

2 с.п. A-лы, 1 ил.!

148173

Изобретение относится к области автоматического регулирования и может использоваться в химической и других отраслях промышленности.

Цель изобретения — упрощение, повышение точности и расширения области применения способа и устройства для

его осуществления.

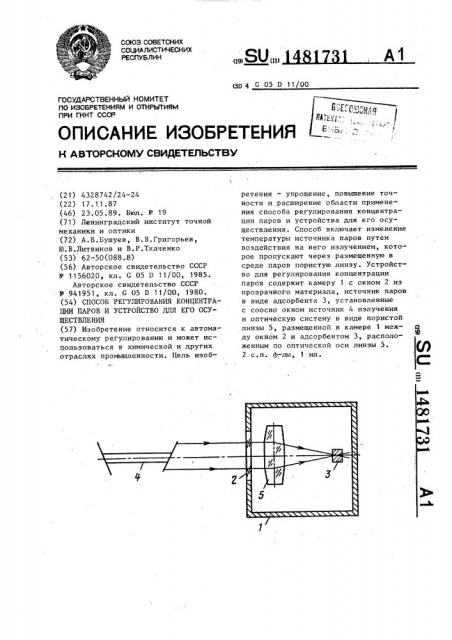

На чертеже представлено устройство,1ð реализующее способ регулирования концентрации паров.

Устройство содержит камеру 1 с окном 2 из прозрачного материала, обратимый источник 3 паров в виде адсор- 15 бента и установленные соосно с окном источник 4 излучения и оптическую систему в виде по меньшей мере одной пористой линзы 5, размещенной в камере 1 между окном 2 и адсорбентом 3, распо- Zp ложенным по оптической оси линзы 5.

Устройство работает следующим об1 2 объема камеры 1, концентрация паров будет уменьшаться, уменьшится коэффи" циент преломления и фокус линзы снова приблизится к поверхности адсорбента

3, его температура будет повышаться и т.д. В замкнутой системе регулирования установится динамическое равновесие, соответствующее заданной концентрации паров. Соединение в одном элементе-пористой линзе, датчика концентрации паров и исполнительного элемента исключает промежуточные преобразования информации и тем самым повышает точность регулирования, а также расширяет эксплуатационные возможности, поскольку можно регулировать концентрацию паров как в постоянном, так и в изменяющемся по велиЧине объеме, в том числе, в технологических процессах с расходом паров.

Ф о р м у л а и з о б р е т е н и я

1. Способ регулирования концентрации паров путем изменения температуры источника паров в зависимости от их концентрации, о т л и ч а юшийся тем, что, с целью упрощения, повышения точности и расширения области примененйя способа, температуру источника паров изменяют путем воздействия на него излучением, которое пропускают через расположенную в среде паров пористую линзу.

2. Устройство для регулирования

1 концентрации паров, содержащее камеру с окном иэ прозрачного материала, источник паров и установлеиные соос-, но с окном оптическую систему и источник излучения, расположенный снаружи камеры перед окном, о т л и ч а ю щ е е с я тем, что, с цепью упрощения, повышения точности и расширения области применения устройства, оптическая система выполнена в виде по меньшей мере одной пористой линзы, а источник паров установлен в камере по оптической оси пористой линзы, причем пористая линза расположена в камере между окном и истрчником паров. разом.

При включении источника 4 излучение поступает через окно 2, изготов- 25 ленное в виде плоскопараллельной пластины из оптического стекла, на линзу 5, по оптической оси которой установлен адсорбент 3 {например, цеолит). Адсорбент 3 может быть уста- 30 новлен в фокусе или около фокуса линзы 5, что будет определять величину регулируемой концентрации. Пусть адсорбент находится в фокусе линзы 5, тогда вся энергия излучения идет на нагрев адсорбента 5. Адсорбент нагревается и адсорбированная в нем жидкость (бензол, вода и др.) освобождается. Повышается концентрация паров в камере 1. Пары жидкости диффундируют в поры линзы 5, изменяя показатель преломления. По мере увеличения концентрации паров фокусное расстоя-. ние линзы уменьшается, фокус смещается с поверхности адсорбента, плот- 45 ность потока излучения. попадающего на адсорбент, уменьшается из-за расхождения лучей, температура адсорбента падает. При температуре, близкой к температуре окружающей среды, адсорбент 3 будет сорбировать пары из
