Секатор

Секатор

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и может быть использовано при обрезке ветвей деревьев и кустарников. Изобретение улучшает удобство пользования секатором и уменьшает усилия резания. Секатор содержит установленные на неподвижной ручке 1 с уширенной частью 2 и косыми выступами 3 режущий 4 и противорежущий 5 ножи с плечевыми рычагами 8 и 9, шарнирно соединенными с рычагами 10 и 11, которые снабжены штифтами 12 и 13. Рычаги 10 и 11 соединены между собой и с проушиной 15 подвижной ручки 16. Уменьшение раствора ручек при срезании ветвей позволяет улучшить удобство пользования секатором, а взаимодействие штифтов с косыми выступами и шарнирное соединение рычагов в продолговатых отверстиях уменьшает усилия резания. 1 ил.

СОК 3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕ6НИХ

РЕСПУБЛИК

„„ЯО„,„1482599 (5114 А01G 3/ 0

0ПИСЛНИЬ ИЗОЬГКт них

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТ1 :Т

fl0 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4277270/29-15 (22) 06.07.87 (46) 30.05.89. Бюл. №. 20 (75) В. В. Чухматый (53) 631.342.1 (088.8) (56) Патент ФРГ № 1582663, кл. А 01 G 3/02, 1966.

Патент Франции № 2517171, кл. А 01 G 3/02, 1981. (54) СЕКАТОР (57) Изобретение относится к сельскому хозяйству и может быть использовано при обрезке ветвей деревьев и куст; рников. Изобретение улучшает удобство г; |льзования секатором и уменьшает усилия резания. Секатор содержит установленные на неподвижной ручке 1 с уширенной частью 2 и косыми выступами 3 режущий 4 и противорежуьций 5 ножи с пле.евыми рычагами 8 и 9, шарнирио соединенными с рычагами 10 и 11, которые снабжены штифтами 12 и 13. Рычаги IO и 11 соединены между собой и с проушиной 15 подвижной ручки 16. Уменьпн ние раствора ручек при срезании зетвей по: Ноляет улучшить удобство пользования секатором, а взаимодействие штифтов с косыми выступами и шарнирное соединение рычагов в продолговатыx отверстиях уменьшает усилия резания. 1 ил.

1482599

Формула изобретения

Составитель Н. 11ясецкий

Редактор М. Товтин Текрсд И. Верес Корректор М. Макс имигоинец

Заказ 2724/3 Тираж 621 Подписное

BH HI!III! Гос1дарственного комитета !!о изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Рау ьцская наб., д. 415

ГIроизводствс>!Ho.èçäàòåëücêèé комбинат «!1атент», г. Ужгород, ул. Гагарина, !01

Изобретение относится к сельскому хозяйству и может быть использовано при обрезке ветвей деревьев и кустарников.

Цель изобретения — улучшение удобства пользования и уменьшение усилия резания.

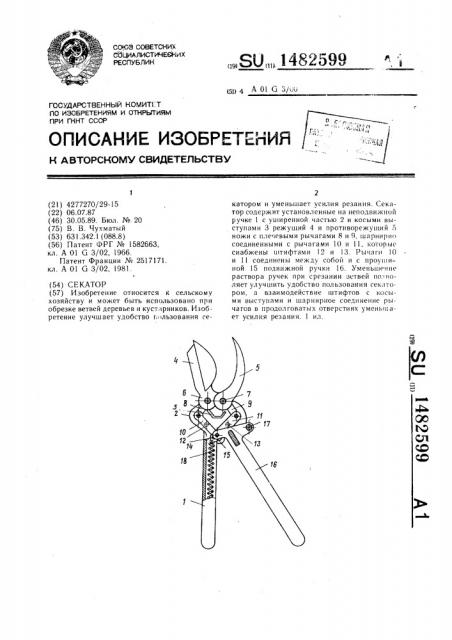

На чертеже дан секатор, общий вид.

Секатор состоит из неподвижной ручки 1, имеющей уширенную часть 2, снаб, женную косыми выступами 3, режущего но,,жа 4, противорежущего ножа 5, установ- 10 ленных на осях 6 и 7, плечевых рычагов 8 и 9, шарнирно соединеннь1х с рычагами 10

: и 11, снабженных штифтами 12 и 13 и шарнирно соединенных между собой в продолговатых отверстиях 14, проушины 15 подвижной ручки 16, смонтированной на оси 17 и подпружиненной пружиной 18.

Секатор работает следующим. образом.

Подвижная ручка 6, поворачиваясь на оси 17, под воздействием усилия, сообщаемого неподвижной 1 и подвижной 16 ру- 20 чек, проушиной 15 воздействует через рычаги 10 и ll на плечевые рычаги 8 и 9, при этом режу!ций 4 и противорежущий 5 ножи смыкаются с постепенным увеличением усилия, передаваемОго на них за счет взаимодействия штифтов 12 и 13 с косыми выступами 3 и, шарнирного соединения р >1чагов 10 и 11 в продолговатых отверстиях 14, удлиняющих рычаги в момент их взаимодействии с косыми выступами 3.

Реализация предложенного способа позволяет улучшить удобство использования секатора за счет уменьшения раствора ручек и уменьшить усилие для срезания ветви за счет взаимодействия штифтов с косыми выступами и шарнирного соединения рычагов в продолговатых отверстиях, дающих возможность удлинять рычаги в момент их взаимодействия с косыми выступами.

Секатор, содержащий основание, режущий и противорежущий ножи, снабженные плечевыми рычагами и образующими совместно с рычагами привода шарнирный параллелограмм, соединенный с приводом, отли
