Реферат



Изобретение относится к сельскому хозяйству, а именно к технике полива растений. Цель изобретения-снижение материалоемкости и повышение надежности. Низконапорные дождеобразователи 3 установлены на горизонтальных одноплечевых удлинителях 4, смонтированных на трубопроводе с возможностью поворота вокруг патрубков 6. Привод удлинителей 4 выполнен в виде однолопастного гидродвигателя 11, кинематически связанного с удлинителем 4. Полости гидродвигателя 11 гидравлически связаны с шестеренчатым насосом датчика направления движения, который взаимодействует с приводом самоходных опор и осуществляет подачу рабочей среды из отдельной емкости. При изменении направления движения машины изменяется направление вращения шестеренчатого насоса и направление подачи рабочей среды, за счет разности давлений поворачивается лопасть гидродвигателя вместе с одноплечевым удлинителем 4. В результате, вода разбрызгивается дождеобразователями 3 после прохода машины. 1 з.п.ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU» 148261

А1 (sg 4 А 01 G 25/09

ОПИСАНИЕ ИЗОБРЕТЕНИ

К A BTOPCHOMV СВИДЕТЕЛЬСТВУ

III

/б//4 г г

Иапра Ьение Иижения

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4210938/30-15 (22) 7.03.87 (46) 30.05.89. Ьюл. № 20 (71) Волжский научно-исследовательский институт гидротехники и мелиорации (72) В. К. Федосеев, А. В. Федосеева и М. Г. Гапиенко (53) 631.347.1 (088.8) (56) Авторское свидетельство СССР № 754723, кл. А 01 G 25/09, 1979.

Авторское свидетельство СССР № 1197609, кл. A 01 G 25/09, 1974.

Авторское свидетельство СССР № 1327848, кл. А О! G 25/09, 1986. (54) МНОГООПОРНАЯ ДОЖДЕВАЛЬНАЯ МАШИНА (57) Изобретение относится к сельскому хозяйству, а именно к технике полива растений. Цель изобретения — снижение материалоемкости и повышение надежности.

Низконапорные дождеобразователи 3 установлены на горизонтальных одноплечевых удлинителях 4, смонтированных на трубопроводе с возможностью поворота вокруг патрубков 6. Привод удлинителей 4 выполнен в виде однолопастного гидродвигателя 11, кинематически связанного с удлинителем 4. Полости гидродвигателя 11 гидравлически связаны с шестеренчатым насосом датчика направления движения, который взаимодействует с приводом самоходных опор и осуществляет подачу рабочей среды из отдельной емкости. При изменении направления движения машины изменяется направление вращения шестеренчатого насоса и направление подачи рабочей среды, за счет разности давлений поворачивается лопасть гидродвигателя вместе с одноплечевым удлинителем 4. В результате вода разбрызгивается дождеобразователями 3 после прохода машины. I з. п. ф-лы, 4 ил.

1482616

1О

Формула изобретения

Изобретение относится к сельскому хозяйству, а именно к технике полива сельскохозяйственных культур.

Цель изобретения — снижение материалоемкости машины и повышение надежности ее функционирования.

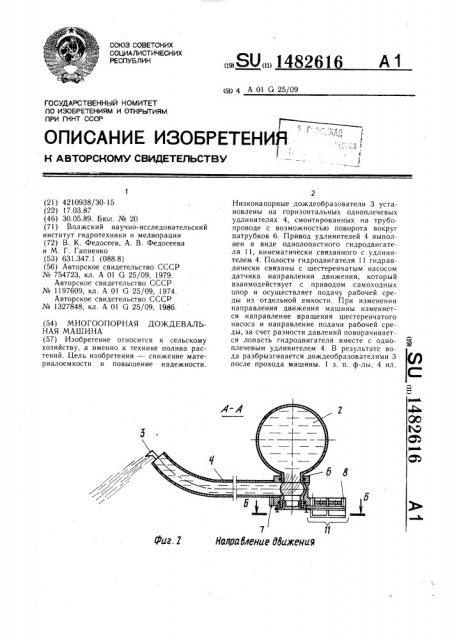

На фиг. 1 схематично изображена многоопорная дождевальная машина, при ходе вперед; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1; на фиг. 4 — датчик, фиксирующий изменение хода машины при движении вперед.

Многоопорная дождевальная машина состоит из самоходных опор (тележек) 1, на которых установлен водопроводящий . пояс 2. Вблизи тележек 1 низконапорные дождеобразователи 3 секторального действия смонтированы на горизонтальных удлинителях 4, которые установлены с возможностью поворота основанием 5 вокруг патрубков 6, за счет приваренной к нему в нижнеи части шестерни 7, взаимодействующей с шестерней 8, насаженной на вал 9, несущий в кольцевой полости 1О поворот1юго гидродвигателя 11 лопасть 12. Коль:1евая полость 10 выполнена с упором-ограничителем 13 и разделена перемычкой 14 на две части (полости) 15, !6, которые гибкими трубками 17, 18 соединены с емкостями масла !9 и 20, разделенными между собой перегородкой с вмонтированными B нсе перепускными клапанами 21, Дат п)к изменения направления хода машины представляет собой односекционный ротор нь1й зубчатый НВсос 22, cocTQHI)4HH из ведущей шестерни 23, насаженной Н3 выходящий наружу из корпусы вал электродвигателя 24 и ведомой шестерни 25, свобод:lo вращаемый на оси 26, запрессованной в кор1гус насоса. Для привода колес не итра lhHQH тележки с другой стороны корпус;: электродвигателя 24 установлен р дуктор 27, взаимосвязанный с отходящими от него карданными валами 28.

Машина работает следующим образом.

При включении электродвигателя 24 и движении машины вперед ведуlllàÿ шестерHH )3, Вр31ц311сь в rlp3 8 sK) cTopoH y, увлекает за собой шестерню 25. При их вращении в патрубке насоса со стороны емкости 20 создастся разряженис и масло, заполняя впадины 1сжду 3) бьями, переносится шестернями в емкость 19, а затем после ее наполнения поступает по гибкой трубке 17 в полость 15 поворотного гидродвигателя 11 и одновре ieHIIHo из полости 16 за счет разряжения отсасывается по трубке 18 в емкость 20.

IlpH,o тижении установленного давления B емкости 19 масло за счет открытия одного из перепускных клапанов 21 перекачивается в емкость 20.

За счет разности давления лопасть 12 вместе с валом 9 и шестерней 8 поворачивается в крайнее правое положение до упора 13, шестерня 8, взаимодействуя с шестерней 7 основания открылка-удлинителя 4, переводит его в заднее (после прохода тележки) положение. Тогда оросительная вода из водопроводящего пояса 2 попадает в патрубок 6, а затем в удлинитель 4 и после прохода тележек 1 разбрызгивается по орошаемому полю низконапорными дождеобразователями 3.

При смене направления вращения вала электродвигателя 24, а следовательно, и Н2правления движения машины масло насосом за счет вращения шестерен 23 и 25 перекачивается из емкости 19 в смкость 20. После завершения ее заполнения оно гостугае-. по гибкой трубке 18 в полость 16 поворотного гидродвигателя 11, а из полости 15 по трубке 17 отсасывается B емкость 19.

3а счет разности давлений лопасть 12 вместе с валом и шестерней 8, взаимодействующей с шестерней 7, повернет удлинитель 4 в противоположное положение. При достижении заданного давления масло за счет открытия другого перепускного клапана 21 перекачивается из емкости 20 в емкость 19. Тогда ороситсльная вода попадает из водопроводящего пояса B удлиHHтель 4, тоже Iloc lе прохо да 13 IHHHBI р3збрызгивается по орошаемому полю низконапорными дождеобразователями 3.

1. Многоопорная дождевальная машина, включающая установленный на самоходных опорах с приводом водопроводящий пояс с низконапорными дождеобразователями, установленными возле опор на горизонтальных удлинителях, и датчик направления движения машины, отличающаяся тем, что, с целью снижения материалоемкости и повышения надежности работы, удлинители возле опор выполнены одноплечими, смонтированы на трубопроводе с возможностью поворота вокруг вертикальной оси и снабжены приводом, связанным с датчиком направления движения машины.

2. Машина по п. 1, отличающаяся тем, что привод выполнен в виде двухпозиционного однолопастного гидродвигателя, а датчик изменения хода машины — в виде шестеренчатого насоса и емкости с рабочей средой, гидравлически связанной с насосом и с полостями гидродвигателя.
