Реферат



Изобретение относится к механизации защиты растений, а именно к устройствам для контроля за работой распылителя. Целью изобретения является повышение точности контроля работы опрыскивателя при малых расходах жидкости. Устройство для контроля работы распылителей опрыскивателя состоит из корпуса 1 и электродвигателя 2, на валу которого закреплен вращающийся дисковый распылитель 3. На распылитель 3 жидкость подается из насадки 4. Параллельно поверхности распылителя 3 закреплен с возможностью перемещения и фиксации зазора относительно распыливающей поверхности бесконтактный датчик 7. Датчик 7 соединен с сигнальным прибором, реагирует на диэлектрическую проницаемость пленки на поверхности распылителя, что позволяет повысить точность контроля работы опрыскивателя при малых расходах жидкости. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (SD4 АOl М7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К 4ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4153289/30-15 (22) 28.11.86 (46) 30.05.89. Бюл. № 20(71) Всесоюзный научно-исследовательский институт фитопатологии (72) В. А. Абубикеров, А. В. Богданов и Н. В. Никитин (53) 631.347.3 (088.8) (56) Авторское свидетельство СССР № 238949, кл. А 01 М 7/00, 1967.

Авторское свидетельство СССР № 1087126, кл. А 01 М 7/00, 1984. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ РАБОТЫ РАСПЫЛИТЕЛЕЙ ОПРЫСКИВАТЕЛЯ (57) Изобретение относится к механизации защиты растений, а именно к устройствам для контроля за работой распылителя. Це..SU„„1482634 А1

2 лью изобретения является повышение точности контроля работы опрыскивателя при малых расходах жидкости. Устройство для контроля работы распылителей опрыскивателей состоит из корпуса 1 и электродвигателя 2, на валу которого закреплен вращающийся дисковый распылитель 3. На распылитель 3 жидкость подается из насадки 4. Параллельно поверхности распылителя 3 закреплен с возможностью перемещения и фиксации зазора относительно распыливающей поверхности бесконтактный датчик 7. Датчик 7 соединен с сигнальным прибором, реагирует на диэлектрическую проницаемость пленки на поверхности распылителя, что позволяет повысить точность контроля работы опрыскивателя при малых расходах жидкости. 1 з.п. ф-лы, 1 ил.

1482634

Формула изобретения

Составитель В. Цуканов

Редактор М. Товтин Техред И. Верес Корректор Т. Колб

Заказ 2727/5 Тираж 470 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раугвская наб., д. 4/5

Производственно-издательский комбинат «Патент», r. Ужгород, ул. Гагарина, 101

Изобретение относится к механизации защиты растений, а именно к устройствам для контроля за работой распылителей.

Цель изобретения — повышение точности контроля работы опрыскивателя при малых расходах жидкости.

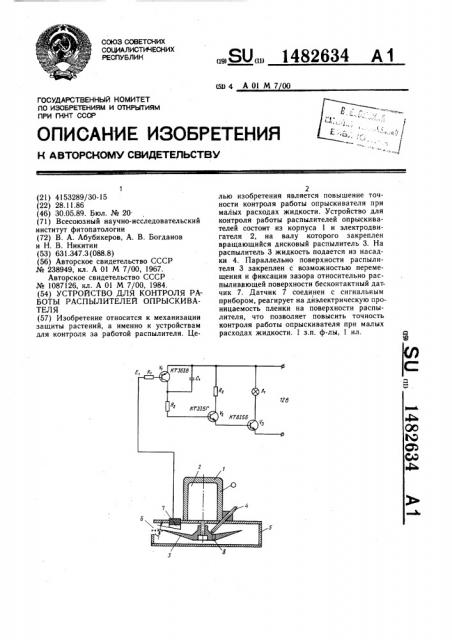

На чертеже дана схема устройства.

Устройство состоит из установленного в корпусе 1 электродвигателя 2, на валу которого крепится вращающийся распылитель в виде диска 3, жидкость на распыление подается из насадка 4. Распылитель 3 может быть как открытого типа, так и заключенный в кожух 5 с кольцевой щелью 6.

Для вращающегося распылителя открытого типа параллельно его рабочей поверхности крепится выполненный в виде пластины датчик 7 с регулируемым зазором l.

Распыливающая поверхность диска 3 выполнена конической, а в вершине конуса имеет сливное отверстие 8.

Контроль процесса распыления осуществляется следующим образом.

При вращении диска 3 и подаче на него жидкости по рабочей поверхности диска

3 движется пленка жидкости, которая вызывает изменение диэлектрической проницаемости, происходит как бы шунтирование диска 3 с датчиком 7 внешней средой, через сопротивление которой напряжение с диска 3 подается на датчик 7.

Отрицательное напряжение с диска 3, который соединен с « †» батареи, через датчик 7 подается на базу транзистора, усиливается и открывает транзисторы и усилитель тока, в коллекторную цепь которого включен сигнальный прибор — электрическая лампочка, которая загорается.

При отсутствии подачи жидкости пленки на диске не будет и сигнальная лампочка не горит. Если жидкость подается, а диск не вращается, то она будет стекать через отверстие 8, не образуя пленки в месте установки датчика 7.

Когда диск плоский, то жидкость стекает с его нижней кромки также не образуя пленки в месте установки датчика 7, т. е. в обоих случаях сигнальная лампоч10 ка не горит.

Внешнее сопротивление между диском и датчиком — величина переменная и зависит от интенсивности попадания капель на датчик 7 или от расстояния между дат15 чиком 7 и диском 3.

Для возможности реагирования на максимальные величины можно использовать сенсорный датчик.

1. Устройство для контроля работы распылителей опрыскивателя, включающее систему подачи жидкости, раму, распылитель с распыливающей поверхностью, датчик, блок питания и сигнальный прибор, отличающееся тем, что, с целью повышения точности контроля работы опрыскивателя при малых расходах, датчик установлен с зазором относительно распыливающей поверх30 ности распылителя с возможностью регулирования и фиксации его, а распылитель снабжен сливным отверстием, расположенным в центральной его части.

2. Устройство по п. 1, отличающееся тем, что распылитель выполнен дисковым.
