Устройство для наружного измерения беременной матки

Устройство для наружного измерения беременной матки

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине и может быть использовано в акушерстве и гинекологии. Целью изобретения является уменьшение времени и повышение точности производимых измерений. Устройство содержит шарнирно соединенные бранши 1 и 2, дугообразную шкалу 4, рулетку 6 с измерительной лентой 7, конец которой прикреплен к концу другой бранши. Пальпацией определяют на передней стенке живота границы перехода матки на остальные ткани. Бранши 1 и 2 прикладывают в этой области и производят измерения в горизонтальном и вертикальном направлениях. Получают числовые данные хорд и дуг части матки, что позволяет при определенных математических вычислениях определить объем беременной матки.2 ил.

СОЮЗ. СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1 (51)4 А 61 В 17/44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ .КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM пРи Гннт сссР (21) 4226385/28-14 (22) 08.04.87 (46) 30.05.89. Бюл. и 20 (71) Тартуский государственный университет (72) Э.К. Тальвисте, Х.Т. Каарма, А.Д. Яагосильд .и Э.-М.А. Тийт (53) 615.472.2:618(088.8) (56) Авторское свидетельство СССР

Р 29227, кл. А 61 В 17/44, 1933. (54) УСТРОЙСТВО ДЛЯ НАРУЖНОГО ИЗМЕРЕНИЯ БЕРЕМЕННОЙ MATKH (57) Изобретение относится к медицине и может быть использовано в акушерстве и гинекологии. Целью изобретения является уменьшение времени

„„SU„„4 26 2

2 и повышение точности производимых измерений. Устройство содержит шарнирно соединенные бранши 1 и 2, дугообразную шкалу 4, рулетку 6 с измерительной лентой 7, конец которой прикреплен к концу другой бранши. Пальпацией определяют на передней стенке живота границы перехода матки на остальные ткани. Бранши 1 и 2 прикладывают в этой области и производят измерения в горизонтальном и вертикальном направлениях. Получают числовые данные хорд и дуг части матки, что позволяет при определенных математических вычислениях определить объем беременной матки,.2 нл.

1482682

Далее математически вычисляют радиусы и объем беременной матки, который хорошо коррелируется с величиной массы внутриутробного плода. 35

Задача сводится к определению объема эллипсоида вращения. Беременная матка имеет форму овоида (яйцеобразную), близкую к эллипсоиду, на основании эмпирических данных отно- 40 шение полуосей этих фигур на горизонтальной плоскости

Приводим определение объема вьггянутого эллипсоида вращения на основа- 45 нии одновременных измерений хорды и дуги его поверхности предлагаемым устройством.

Объем эллипсоида определяется по формуле 50

V = — ar

3 где а — большая полуось фигуры (на оси е);

r — малая полуось фигуры (на осях х и у).

Для нахождения объема матки Ч необходимо определить значения полуосей радиусов а и r. (фиг. 2).

Изобретение относится к медицине и может быть использовано в акушерстве и гинеколагии.

Целью изобретения является уменьшение времени и повышение точности производимых измерений.

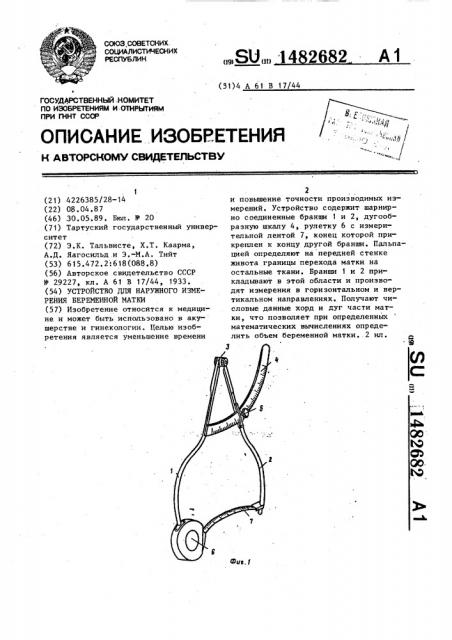

На фиг. 1 представлено предлагае-. мое устройство, общий вид; на фиг.2объем вытянутого эллипсоида.

Устройство содержит бранши 1 и 2, укрепленные на шарнире 3, дугообразную шкалу 4, стопорный винт 5, рулетку 6 с измерительной лентой 7, прикрепленной к концу бранши 2.

Устройство работает следующим образом.

Сначала пальпируют беременную матку через наружные покровы живота и определяют на передней стенке живота границы перехода матки на остальные ткани. Затем бранши 1 и 2 устройства прикладываются к передней части живота и производятся измерения в двух направлениях — горизонтальном и вертикальном. Таким образом производятся измерения пальпированной части матки.

Этим получают числовые данные хорд посредством шкалы 4 и дуг посредством измерительной ленты 7 части матки 30 в.двух перпендикулярных плоскостях.

Иэ измерений получаем значения дуги S (по измерительной ленте 7) и хорды 1 (по дугообразной шкале 4).

Цкала 4 проградуирована таким образом, что ее деления соответствуют линейному расстоянию между рулеткой

6 и концом бранши 2.

Радиус r определяется из системы уравнений

S = 2rd;

1 = 2г йпс(°

Отсюда

2d

I

2з1М

Откуда

S 1 (2)

2 2sind

Обозначая -, = t, из (2) получается

t (3).

Для определения радиуса r вычисляется отношение t, полученное по измерениям инструментом. Затем из (3) определяется угол (и вычисляется радиус r, Для определения большой полуоси а определяется радиус кривизны R эллипсоида. Если центр измеряемой дуги находится на оси симметрии, то имеет место равенство

z2

R =

a откуда по найденному заранее значению r определяется

r2 а = —.

Определение объема происходит по формуле

1(аг2

4 или

3 г4

Ч = — 11 —

4 R

Затем вычисляется объем Ч на основании измерений в перпендикулярном направлении и по Ч и Ч выбирается среднее значение. Затем по данныи объема методом линейной регрессии определяется масса внутриутробного ч плода. Как показывают статистические данные, масса ребенка и объем матки имеют коэффициент многомерной корреляции 0 5-0,8.

Применение предлагаемого устройства позволяет ускорить процесс изме1482682 формула изобретения

Устройство для наружного измерения беременной матки, содержащее

Составитель О. Чубукова

Редактор Т. Парфенова Техред М.Ходанич Корректор Н.Король

Заказ 2732/8 Тираж 643 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

«\

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина,101 рения и повысить точность измеряемых величин, что повышает точность дальнейшего определения объема беременной матки. шарнирно соединенные бранши, на одной из которых установлена дугообразная шкала, о т л и ч а ю щ е е с я тем, что, с целью уменьшения времени и повышения точности производимых измерений, на конце одной из бранш установлена рулетка с измерительной лентой, а конец измерительной ленты прикреплен к кьнцу другой брании.
