Ротор сепаратора для разделения многокомпонентной дисперсной системы

Ротор сепаратора для разделения многокомпонентной дисперсной системы

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для разделения многокомпонентных дисперсных систем, содержащих твердую фазу с удельным весом, меньшим чем тяжелая жидкая фаза, и может быть использовано в пищевой, химической, медицинской и других отраслях промышленности. Целью изобретения является предотвращение забивания пакета тарелок и шламовой полости твердой фазой путем ее непрерывного вывода с тяжелой фазой. Ротор сепаратора содержит крышку 1, цилиндрический корпус 2, тарелкодержатель 3 с пакетом тарелок 4 и разделительной тарелкой 5 и приемно - выводное устройство. В шламовом пространстве ротора установлена вставка 6 для турбулизации потока тяжелой и твердой фазы, состоящая из вертикальных гофрированных ребер, скрепленных кольцами в верхней и нижней части и равномерно расположенных по окружности. Приемно=выводное устройство включает трубу 10 с отверстиями 11 для вывода легкой фазы и каналы 12 для вывода тяжелой и твердой фаз. 2 ил.

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН 5р 4 В 04 В 1/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

IlPH ГКНТ СССР

1 (21) 4237508/30-13 (22) 27,04,87 (46) 30.05.89. Бюл. Р 20 (71) Всесоюзный научно-исследовательский и экспериментально-конструкторский институт продовольственного машиностроения (72) Г,Д,Новикова, В.А.Карамзин, В.Я.Зуйков, А.А.Мухин и Е.В.Семенов (53) 66.067.57 (088.8) (56) Авторское свидетельство СССР

N 614816, кл. В 04 В 1/08, 1977.

Авторское свидетельство СССР

Ф 753472, кл. В 04 В 1/08, 1978. (54) РОТОР СЕПАРАТОРА ДЛЯ РАЗДЕЛЕНИЯ

МНОГОКОМПОНЕНТНОИ ДИСПЕРСНОЙ СИСТЕМЫ (57) Изобретение относится к оборудованию для разделения многокомпонентных дисперсных систем, содержащих твердую фазу с удельным весом, меньшим, чем тяжелая жидкая фаза, и может быть использовано в пищевой, хи„„SU„,, 1482729 А1

2 мической, медицинской и других отраслях промьппленности, Целью изобретения является предотвращение забивания пакета тарелок и шламовой полости твердой фазой путем ее непрерывного вывода с тяжелой фазой. Ротор сепаратора содержит крьппку 1, цилиндрический корпус 2, тарелкодержатель 3 с пакетом тарелок 4 и разделительной тарелкой 5 и приемно-выводное устройство. В шламовом пространстве ротора установлена вставка 6 для турбулизации потоков тяжелой и твердой фаз, состоящая из вертикальных гофрированных ребер, скрепленных кольцами в верхней и нижней частях и равномерно расположенных по окружности. Приемно-выводное устройство включает трубу 10 с отверстиями 11 для вывода легкой фазы и каналы 12 для вывода тяжелой и твердой фаз..

2 ил.

1482729

Изобретение относится к оборудованию для разделения многокомпонентных дисперсных систем, содержащих твердую фазу с удельным весом, меньшим, чем тяжелая жидкая фаза, и может быть использовано в пищевой, химической, медицинской и других отраслях промышленности.

Целью изобретения является предотвращение забивания пакета тарелок и шламовой полости твердой фазой путем ее непрерывного вывода с тяжелой фазой.

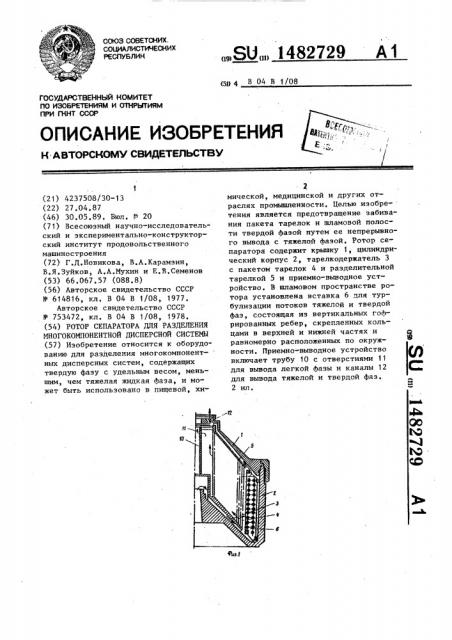

На фиг, 1 изображен ротор сепара- 15 тора, продольный разрез; на фиг. 2— вставка для турбулизации потока тяжелой и твердой Aas, Ротор сепаратора для разделения многокомпонентной дисперсной системы содержит крышку 1, цилиндрический корпус 2, тарелкодержатель 3 с пакетом тарелок 4, разделительной тарелкой 5 и приемно-выводное устройство, при этом в шламовом пространстве ро-. 25 тора установлена вставка 6 для турбулизации потока тяжелой и твердой фаз, состоящая из вертикальных гофрированных ребер 7, скрепленных кольцами 8, 9 в верхней и нижней частях и равно- 30 мерно расположенных по окружности.

Приемно-выводное устройство включает трубу 10 с отверстиями 11 для вывода легкой фазы и каналы 12 для вывода тяжелой и твердой фаз.

Ротор сепаратора работает следующим образом.

Исходная дисперсная система, ñîäåðжащая твердую фазу с удельным весом, меньшим чем тяжелая жидкая фаза по 40 дается под тарелкодержатель 3 и распределяется по пакету тарелок 4, где под действием центробежной силы происходит разделение на легкую жидкую фазу, которая выводится иэ ротора через отверстия 11 и трубу 10, тяжелую жидкую фракцию и твердую фазу, распределенную по поверхности раздела жидких фаз.

Вставка 6 турбулизирует поток тяжелой и твердой фаз в шламовом пространстве. Образующаяся суспензия выводится из ротора по пространству, образованному разделительной тарелкой 5 и крышкой 1, и далее через каналы 12.

Непрерывный вывод твердой фазы с тяжелой фазой из шламового пространства ротора предотвращает забивание пакета тарелок твердой фазой и увеличивает ресурс работы сепаратора.

Формула изобретения

Ротор сепаратора для разделения многокомпонентной дисперсной системы, содержащий крышку, цилиндрический корпус, тарелкодержатель с пакетом тарелок и приемно-выводное устройство, отличающийся тем, что, с целью предотвращения забивания пакета тарелок и шламовой полости твердой фазой путем ее непрерывного вывода с тяжелой фазой, в шламовом пространстве ротора установлена вставка для турбулизации потока тяжелой и твердой фаз, состоящая иэ вертикальных гофрированных ребер, скрепленных кольцами в верхней и нижней частях.и равномерно расположенных по окружности.

1482729

Составитель В.Овчаров

Редактор А.Маковская Техред Л. Сердюкова Корректор М.Пожо

Заказ 2735/10 Тираж 494 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина, 101
