Ротор центрифуги для очистки рабочей жидкости

Ротор центрифуги для очистки рабочей жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к центробежным устройствам, предназначенным для обеспечения и поддержания чистоты рабочих жидкостей гидравлических систем. Целью изобретения является повышение производительности центрифуги путем увеличения грязеемкости ротора. Ротор центрифуги содержит корпус 1, снабженный камерами для подвода 2 и отвода 3 жидкости, и расположенные по окружности в корпусе короба с пакетами разделительных пластин 5. Ротор имеет полости для сбора осадка. Каждая из пластин по всей высоте снабжена V - образными ребрами 8, непосредственно под которыми на боковых стенках коробов расположены прорези 10 для ввода осадка в полости. 3 ил.

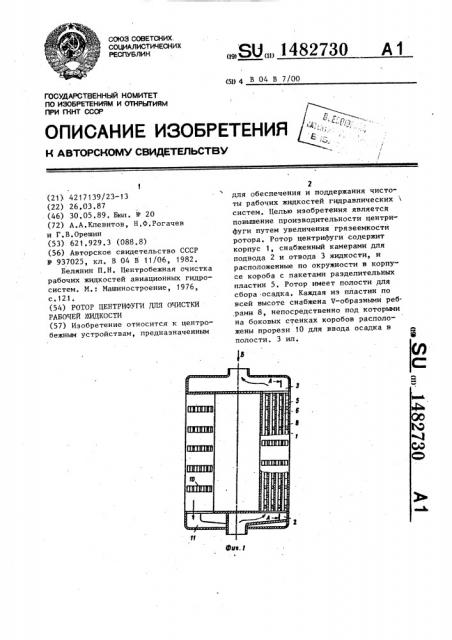

„„SU„„1482730 A 1

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (б1) 4 В 04 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДЯРСТВЕННЫЙ КОМИТЕТ

ПО ИЗО6РЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ П1НТ СССР (21) 4217139/23-13 (22) 26.03.87 (46) 30,05.89, Бюл. N 20 (72) А.А.Клевитов, Н.Ф.Рогачев и Г.В.Орешин (53) 621.929.3 (088.8) (56) Авторское свидетельство СССР

II 937025, кл. В 04 В 11/06, 1982.

Белянин П.Н. Центробежная очистка рабочих жидкостей авиационных гидросистем. М.: Машиностроение, 1976, с. 12.1 . (54) РОТОР ЦЕНТРИФУГИ ДЛЯ ОЧИСТКИ

РАБОЧЕЙ Х6ЩКОСТИ (57) Изобретение относится к центробежным устройствам, предназначенным

2 для обеспечения и поддержания чистоты рабочих жидкостей гидравлических систем, Целью изобретения является повышение производительности центрифуги путем увеличения грязеемкости ротора. Ротор центрифуги содержит корпус 1, снабженный камерами для подвода 2 и отвода 3 жидкости, и расположенные по окружности в корпусе короба с пакетами разделительных пластин 5, Ротор имеет полости для сбора осадка. Каждая из пластин по всей высоте снабжена V-образными реб.рами 8, непосредственно под которыми на боковых стенках коробов расположены прорези 10 для ввода осадка в полости. 3 ил, 1482730 4

Изобретение относится к центробежным устройствам, предназначенным для обеспечения и поддержания чистоты рабочих жидкостей, гидравлических систем.

Цель изобретения — повышение производительности центрифуги путем увеличения грязеемкости ротора.

На фиг. 1 изображен ротор, продольный разрез; на фиг, 2 — се ение

А-А на фиг. 1; на фиг, 3 — вид Б на фиг. 1.

Ротор центрифуги содержит корпус

1, снабженный камерами для подвода

2 и отвода 3 жидкости, и расположенные по окружности в корпусе 1 короба

4 с установленными внутри них пакетами разделительных пластин 5, зазор между которыми образован с помощью прокладочных полос 6, Ротор имеет полости 7 для сбора осадка, разме-. щенные между коробами 4. Каждая из пластин 5 по всей высоте снабжена

V-образными ребрами 8. Боковые стенки 9 коробов 4 снабжены расположенными непосредственно нод ребрами 8 прорезями 10 для ввода осадка в полости 7. Полости для сбора осадка сообщены с грязевым объемом 11, Ротор работает следующим образом.

Поток очищаемой жидкости, подаваемой во вращающийся ротор, через камеру 2 подвода жидкости поступает в короба 4. В коробах поток разделяется на тонкие слои разделительными пластинами 5, Частицы загрязнений под действием центробежной силы оседают на поверхности разделительных пластин 5. На осевшую на разделительную пластину частицу действует центробежная сила F<. За счет того, что сила Г. направлена под углом к по Ц верхности разделительной пластины 5, появляются две составляющие: F> H

Г „, — первая иэ которых прижимает частицу к поверхности пластины, а вторая обусловливает перемещение ее к боковой стенке 9 короба 4. Кроме того, под действием потока жидкости в пограничном слое частица движется и в осевом направлении, что приводит к ее удалению иэ потока после касания V-образного ребра, который заставляет частицу двигаться к прорези

10, далее в полость 7 сбора осадка, а отсюда в грязевой объем 11 после остановки ротора.

Наличие в роторе полостей для

15 сбрра осадка, размещенных между коробами, в которые частицы загрязнений поступают эа счет снабжения разделительных пластин по всей их высоте V-образными ребрами, и снабжение

20 при этом боковых стенок коробов прорезями, расположенными непосредственно под ребрами, позволяет при сохранении высокой эффективности очистки увеличить грязеемкость рото25 ра и таким образом повысить производительность центрифуги.

Формула изобретения

30 Ротор центрифуги для очистки рабочей жидкости, содержащий корпус, снабженный камерами для подвода и отвода жидкости, и расположенные по окружности в корпусе короба с установленными внутри них пакетами разделительных пластин, о т л и ч а ю— шийся тем, что, с целью повыше- ния производительности центрифуги путем увеличения гряэеемкости ротора, 40 он имеет полости для сбора осадка, размещенные между коробами, при этом каждая из пластин но всей высоте снабжена Ч-образными ребрами, а боковые стенки коробов — расположенны45 ми непосредственно под ребрами прорезями для вывода осадка в полости. 1482730

A-А

Фиг. 2

Составитель Л.Анучин

Редактор А.Маковская Техред Л. Сердюкова Корректор М.Васильева

Заказ 2735/10 Тираж 494 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5 .Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
