Приспособление для укупорки стеклянных банок жестяными крышками

Приспособление для укупорки стеклянных банок жестяными крышками

Иллюстрации

Показать все

Реферат



Изобретение относится к укупорочной технике и может быть использовано, например, при консервировании продуктов в домашних условиях. Целью изобретения является повышение надежности работы за счет ограничения поворота обоймы вокруг собственной оси . Приспособление содержит поводок 3 с пазом (П) 4, смонтированную в нем с возможностью перемещения обойму 5 с закаточным роликом (Р) 6, соосно расположенные винты 10 для крепления закаточного ролика (Р) 6 на обойме 5 и последней на поводке, резьбовой стержень 7 с рукояткой 8, шарнирно связанный с обоймой 5. Для исключения поворота обоймы 5 на ней образованы параллельные лыски 9, обеспечивающие взаимодействие обоймы 5 с боковыми поверхностями П 4, причем высота лысок 9 равна толщине поводка 3 на участке перемещения обоймы 5 с Р 6. 1 ил.

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (su 4 В 67 В 3/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

1О фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ Н ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4154826/28-13 (22) 02.12.86 (46) 30.05.89. Бюл. Ф 20 (75) Н.И.Быкмухамед (53) 621.798(088.8) (56) Атлас конструкций элементов при.борных устройств./Под ред. О.V.Тищенко. M.: Машиностроение, 1982, с. 68, рис. 5 °

Авторское свидетельство СССР

11- 1234350, кл. В 67 Е 3/14, 1984. (54) ПРИС:ЮСОЫ1ЕНИЕ Д31Я УКУПОРКИ

СТЕК11ЯННЫХ hAH0K ИЕ(ЛУН1йИ КРЬЫКАКИ (57) Изобретение относится к укупорочной технике и может быть использовано, например, при консервировании продуктов в домашних условиях. Целью изобретения является повышение надеж„„SU„„1482884 A 1

2 ности работы за счет ограничения по" ворота обоймы вокруг собственной оси.

Приспособление содержит поводок 3 с пазом (П) 4, смонтированную в нем с возможностью перемещения обойму 5 с закаточным роликом (P) 6, соосно расположенные винты 10 для крепления закаточного ролика (Р) 6 на обойме 5 и последней на поводке, резьбовой стержень 7 с рукояткой 8, шарнирно связанный с обоймой 5, Для исключения поворота обоймы 5 на ней образованы параллельные лыски 9, обеспечивающие взаимодействие обоймы 5 с боковыми поверхностями 11 4, причем высота лысок 9 равна толщине поводка 3 на участке, перемещения обоймы 5 с

Р 6. 1 ил.

1482884

4 торцу банки. После начала взаимодействия закаточного ролика 6 с крышкой поворотом вокруг вертикальной оси по5 водка 3 и вращением стержня 7 за рукоятку 8 осуществляют закатывание крышки. При этом момент трения, возникающий при вращении закаточного ролика 6 и воздействующий на обойму 5, компенсируют взаимодействием лысок 9 с боковыми поверхностями nasa 4 поводка 3 и тем самым устраняют возможность отвинчивания винта 10 крепления обоймы 5 в пазу 4 поводка 3.

Формул а изобретения

Изобретение относится к укупорочной технике и может быть использовано, например, при консервировании продуктов в домашних условиях °

Цель изобретения — повышение надежности работы за счет ограничения поворота обоймы вокруг собственной оси.

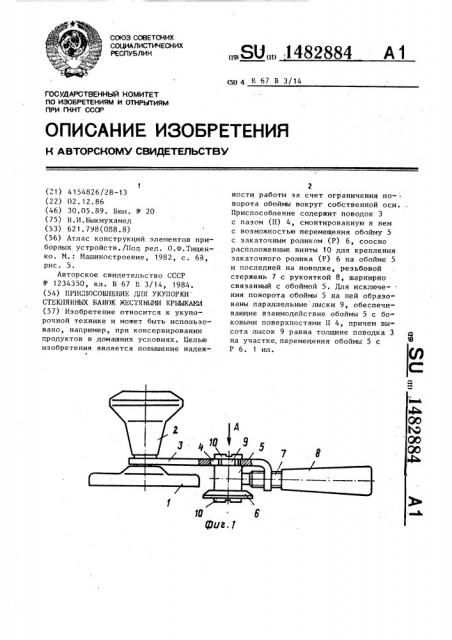

На фиг. 1 изображено приспособление, общий вид; на Аиг. 2 — вид А на фиг. 1, Приспособление для укупорки стеклянных банок жестяными крышками содержит прижимной диск 1 и вертикально укрепленную на нем ось с опорной рукояткой 2, смонтированный на оси с возможностью поворота поводок 3 с выполненным вдоль него пазом 4, установленную в последнем с возможностью продольного перемещения обойму 5 с укрепленным на ней закаточным роликом 6 и установленный на поводке 3 резьбовой стержень 7 с рукояткои 8, шарнирно связанный с обоймой 5.

На верхней части обоймы 5 выполнены параллельные лыски 9 для взаимодействия с боковыми поверхностями паза 4. При этом высота лысок 9 равна толщине поводка 3 на участке продольного перемещения обоймы 5 с закаточным роликом 6.

Крепление закаточного ролика 6 к обойме 5 и последней на поводке осуществляется соосно расположенными винтами 10.

Приспособление работает следую-. щим образом.

На крышку накладывают прижимнои диск 1 и рукояткой 2 прижимают его к

Приспособление дня укупорки стеклянных банок жестяными крышками, со2р держащее прижимной диск и вертикально укрепленную на нем ось с опорной рукояткой, смонтированный на оси с возможностью поворота поводок с выполненным вдоль него пазом, установлен25 ную в последнем с возможностью продольного перемещения обойму с укрепленным на ней закаточным роликом и установленный на поводке реэьбовой стержень с рукояткой, шарнирно свя30 занный с обоймой, о т л и ч а ющ е е с я тем, что, с целью повышения надежности работы за счет ограничения поворота обоймы вокруг собственной оси, на верхней части обоймы выполнены параллельные лыски для взаимодействия с боковыми поверхностями

nasa, при этом высота лысок равна толщине поводка на участке продольного перемещения обоймы с закаточным

4р роликом

1482884

BudA
