Способ удаления марганца из расплава природно-легированного чугуна

Способ удаления марганца из расплава природно-легированного чугуна

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии, конкретно к технологии рафинирования черных металлов от марганца, например природно-легированных ванадийсодержащих чугунов. Целью изобретения является селективное извлечение марганца. Предложено перед обработкой жидкого чугуна шлакообразующим материалом вводить в него серу до содержания 0,05-1,00%, а в качестве шлакообразующего материала использовать серосодержащие соединения щелочных металлов. За счет предварительного насыщения чугуна серой идет деманганация в две стадии без существенного перевода в шлак ванадия, что характерно для известного способа. 1 табл.

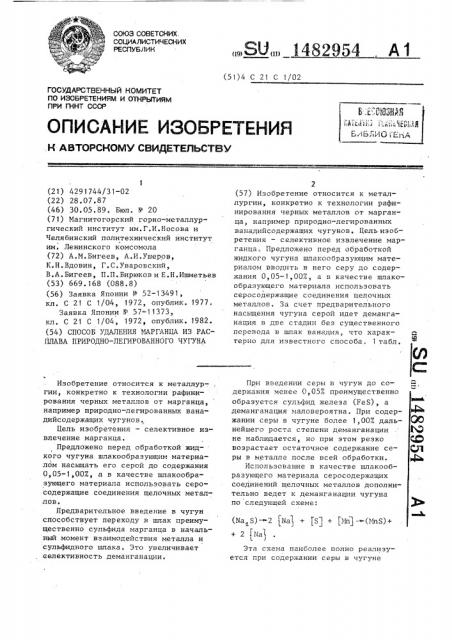

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 С 21 С 1/02

1. г .C Ь

i;R1b1< i:i !

Б;1 ЬЛ(-1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОсудАРстВенный комитет по изоБРетениЯм и откРытиЯм

ПРИ ГКНТ СССР

1 (2 i ) 4291 744/31-02 (22) 28.07.87 (46) 30.05.89. Бюл. N - 20 (71) Магнитогорский горно-металлургический институт им.Г.И.Носова и

Челябинский политехнический институт им. Ленинского комсомола (72) А.М.Бигеев, А.И.Ушеров, К.Н.Вдовин, Г.С.Уваровский, В.А.Бигеев, П.П.Бирюков и Е.Н.Ишметьев (53) 669.168 (088.8) (56) Заявка Японии Р 52-1349 1, кл. С 21 С 1/04, 1972, опублик. 1977, Заявка Японии Р 57- 11373, кл. С 21 С 1/04, 1972, опублик. 1982. (54) СПОСОБ УДАЛЕНИЯ МАРГАНЦА ИЗ РАСПЛАВА ПРИРОДНО-ЛЕГИРОВАННОГО ЧУГУНА

Изобретение относится к металлур-. гии, конкретно к технологии рафинирования черных металлов от марганца, например природно-легированных ванадийсодержащих чугунов, Цель изобретения — селективное извлечение марганца.

Предложено перед обработкой жидкого чугуна шлакообразующим материалом насыщать его серой до содержания

0,05-1,00Х, а в качестве шлакообразующего материала использовать серосодержащие соединения щелочных металлов.

Предварительное введение в чугун способствует переходу в шлак преимущественно сульфида марганца в начальный момент взаимодействия металла и сульфидного шлака. Это увеличивает .селективность деманганации.

Л0„ 1482954 А 1

2 (57) Изобретение относится к металлургии, конкретно к технологии рафинирования черных металлов от марганца, например природно-легированных ванадийсодержаших чугунов. Цель изобретения — селективное извлечение марганца. Предложено перед обработкой жидкого чугуна шлакообразующим материалом вводить в него серу до содержания 0,05 вЂ,OOX, а в качестве шлакообразующего материала использовать серосодержащие соединения щелочных металлов. За счет предварительног0 насыщения чугуна серой идет деманганация в две стадии без существенного перевода в шлак ванадия, что характерно для известного способа. 1 табл, При введении серы в чугун до содержания менее 0,05Х преимущественно образуется сульфид железа (FeS), а

)вш деманганация маловероятна. При содержании серы в чугуне более 1,00Х даль- ОО нейшего роста степени деманганации . © не наблюдается, но при этом резко Я возрастает остаточное содержание се- (7 ры в металле после всей обработки. Д

Использование в качестве шлакообразующего материала серосодержащих соединений щелочных металлов дополнительно ведет к деманганации чугуна по следующей схеме: (Na S)2 (Na) + (г) + (Мп (ITS) а

+г(ж .

Зта схема наиболее полно реализуется при содержании серы в чугуне

1482954 перед обработкой в пределах 0,05—

1,00 при этом целесообразный диапазон температур металла при обработке

1475-1873 К. Чем ниже температура металла в этом диапазоне, тем выше должно быть исходное содержание серы в указанном пределе.

Способ осуществляют следующим образом.

Расплавление природно-легированного чугуна осуществляют в индукционной печи с генератором ЛПЗ-67. Насыщение чугуна серой ведут пирротином.

На поверхность расплава загружают -, сульфид натрия в количестве 10-15 от массы обрабатываемого чугуна. Температуру замеряют термопарой погру.жения. По окончании обработки металл и шлак выпивают из тигля в чугунную изложницу.

Химические составы материалов, режимы обработки и полученные результаты опытных плавок даны в таблице.

Предлагаемый способ позволяет еще на стадии получения ванадийсодержащего чугуна достаточно полно селективно извлечь из него большую часть марганца почти без потерь ванадия, 5

Это позволяет при дальнейшей Химикометаллургической переработке ванадийсодержащего чугуна существенно снизить потери ванадия и получить пентоксид ванадия более высокого качест1О .Ва.

Формула изобретения

Способ удаления марганца из расплава природно-легированного чугуна, включающий расплавление и нагрев чу гуна до температуры 1473-1873 К, обработку жидкого чугуна шлакообразующими материалами, о т л и ч а ю—

20 шийся тем, что, с целью селективного извлечения марганца, перед обработкой в жидкий чугун дополнительно вводят серу до содержания

0,05-1,00 ., а в качестве шлакообра25 зующего материала используют серосодержащие соединения щелочных металлов.

1482954

I l

) dJ I

1 I Pi

1 1

I —

1 I

cd !

С 1 б I

3 1

1 Я I

О CO M

1 б Г

О О О л л а

О О О

I И

I!

1 cd I

1 ) 1 D

t I

ctJ !

X Г

1 во

rcr 1

Х 1

Е 1

О

О

О I

1 !

С 1

О I

Э I

"О

М М М л л л

ООО! 1

Сб 1

1 — — — Ф

Е

Ф I

О м

Гч

О и

Ц

cd I I

Р 1 t

cd 1

Х

Х

Х

Х ф

Е

;Ю

С(3

Х

1- !

СЧ Г 1, б 1 а °

О О

О

Х

E B D

И ф л

Х Х

1

t

1 л л Ъ ГЪ 1 (A

Ц

0>

Се

О СЪ О О Ф Ю а л л л л л

И И 0 ГЪМ

И О О 0

° л а а

Ю Г. ГЪ

М Се1

Л

И ГЪ

I 1 I

М С 1

r л

1

СЧ 1 е °

С4

Е

О

Х фц

О Х

Х

О

Х д

И Ъ

t(Х

Х ф

Х Ъ р . О

Ге

О

Х

Х

cd

Х

О

0е

Х

Ге

1 ои аwocor съ о 0 ъ л л л л л л л л л в л л — QQO-O0OOOO

М 0 Г. 0 СО 01 О 0 01 - 0 л л л л л л л л л л л л

О Ф M - 01 сч О - л сО О cc1 I

М 3 е- СЧ С 1 М б Г М

-4 С 1СО ООЪСО - б Ю СЧ 1 л л л л л а а л л л л в с 1,с 1 О Л Л 2 СЧ О О CV Л М 1

М 0Ъ CO W СЧ С0 0 С) ГЪ О О 0

М СЧ CV - е- М С4 СЧ - СЧ СЧ л л л л л в л л л л л а

ОООООООООООО СЪСОФ -Ф О - ЪЛЛ01

Л Ъ Г (Ч 01 СЧ СЧ,0 М СЧ л л л л л л в л л л ° л

СЧСЧ -AСЧСЧСе1&СЧ t

СЧ О С Ъ СЧ 0Ъ ОЪ О О О

ÑO с 1 cr1 С> 0 0 01 сеЪ

Об ОО-СЧСЧ01Ф 1 л л а л л л л ° л

ОООООО-СЧ I

1 е- 3 CO — i0СеЪWМСЧ I

М СЪ М сЪ сЪ С1 c 1 М с 1 1 л л л л л л л л л

ООООООООО

1 0СЧ ГЪcl1е» лcD Г сО л

-ОО -ООООО а л л л л л «л л л л л

0OQOOQO00000

I !

МОООО&V100М 0л!

O A O < O O O O cc1 cO l л л л л л л л л л л л л

ООО - -ОООО - -сЧ

U1 4 W Юс"Ъcr101ГГЪ cc1 1

М М М С 1 сеЪ - . М М М С Ъ М С Ъ л л а а л «. л л л л а л

ОООООООООООО

-0 М СЧе СЧ -МО б М Г 3 5 Ф е 3 Г л л л л л а л л л л

ОООООООООО

/

l.

I

М М Се1 М М М М С Ъ М М 1

r r ллrr г r c 1,1 сс1 cr1 cr1 co cO co co co co co I

1 I 1 I 1 I 1 I I t

М СеЪ С 1 С 1 М М СеЪ СеЪ Се1 Се1 лr r Г. лr лr Г-r б Л 1Л Л Г Г

-СЧМ б Фс0 СООЪО
