Реферат



Изобретение относится к строительству, в частности к несущим конструкциям покрытий зданий и сооружений. Целью изобретения является уменьшение материалоемкости. Стержневой каркас 1 купола собирается из отдельных прямолинейных стержней или групп стержней, образующих в пространстве треугольную, ромбическую, пятиили шестиугольную решетку. Гибкие затяжки 2 шпренгельной системы крепятся к узлам 3 стержневого каркаса. Купол опирается на опорный контур 4. Затяжка имеет точки перегиба 5 в плоскости стержневого каркаса и в узле 6 с распоркой 7. В местах перегиба затяжка свободно проскальзывает для обеспечения перераспределения усилий при преварительном напряжении. Преднапряжение осуществляется стяжной муфтой 8 или изменением длины распорки 7. 4 ил.

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

029 А1 (19) (11) (S1) 4 Е 04 В 7/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHO5hY СВИДЕТЕЛЬСТВУ

A-.À

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4125565/31-33 (22) 30.09.86 (46) 30.05.89. Бюп. №- 20 (71) Ульяновский политехнический институт (72) В. И. Тур (53) 69. 024. 92 (088. 8) (56) Авторское свидетельство СССР № 401786, кл. Е 04 В 7/08, 1971.

Авторское свидетельство СССР № 1129309, кл. Е 04 В 7/10, 1983. (54) СЕТЧАТЫЙ КУПОЛ (57) Изобретение относится к строительству, в частности к несущим конструкциям покрытий зданий и сооружений.Целью изобретения является уменьшение материалоемкости. Стержневой

2 каркас 1 купола собирается из отдельных прямолинейных стержней или групп стержней, образующих в пространстве треугольную, ромбическую, пяти- или шестиугольную решетку. Гибкие затяжки 2 шпренгельной системы крепятся к узлам 3 стержневого каркаса. Купол опирается на опорный контур 4. Затяжка имеет точки перегиба 5 в плоскости стержневого каркаса и в узле 6 с распоркой 7. В местах перегиба затяжка свободно проскальзывает для обеспечения перераспределения усилий при предварительном напряжении. Преднапряжение осуществляется стяжной муфтой 8 или изменением длины распорки 7. 4 ил.

1483029

Изобретение относится к строительству, в частности к несущим конструкциям покрытий зданий и сооружений.

Целью изобретения является уменьшение материалоемкости.

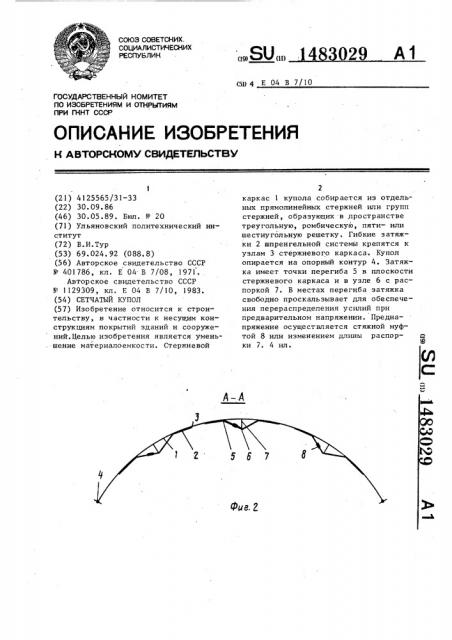

На фиг. изображен план конструкции при меридиональном расположении шпренгельной системы; на фиг. 2разрез А-А на фиг. 1 разрез конструкции с дискретным расположением шпренгельных затяжек по длине меридиана ; на фиг. 3 - меридионапьный разрез при непрерывной шпренгельной затяжке по всей длине меридиана; на фиг. 4 — план купола при расположении затяжек в меридиональных и кольцевых направлениях.

Стержневой каркас купола собирается из отдельных прямолинейных стержней или групп стержней, образующих в пространстве треугольную, ромбическую, пяти- или шестиугольную решетку. Гибкие затяжки 2 шпренгельной системы крепятся к узлам 3 стержневого каркаса или (при непрерывной затяжке) к опорному контуру .4. Затяжка имеет точки перегиба 5 в плоскости стержневого каркаса и в узле 6 распоркой 7. В местах перегиба затяжка свободно проскальзывает для обеспечения перераспределения усилий при предварительном напряжении в период монтажа или регулировки усилий при эксплуатации конструкции. Предварительное напряжение осуществляется. за счет наличия по длине затяжки стяжкой муфты 8, фаркопфа или путем изменения длины распорки 7, которая в этом случае выполняется телескопической или раздвижной.

Наличие распорок увеличивает устойчивость узлов каркаса при продавливании или прощелкивании и .создает дополнительный раэгружающий эффект при предварительном напряжении. Замещение в конструкции ряда жестких стержней, работающих на сжатие, гиб15 кими стержнями, работающими на растяжение, позволяет в большей мере ис« пользовать прочностные свойства металла.

20 Формула изобретения

Сетчатый купол, включающий системы параллельных чередующихся между собой жестких стержней и гибких пред25 напряженных затяжек, образующих при пересечении многоугольные ячейки, отличающийся тем, что, с целью уменьшения материалоемкости, купол снабжен системой распорок, за-.

30 крепленных в углах ячеек нормально к поверхности купола,. а затяжки закреплены- на концах распорок с образованием треугольных шпренгелей, расположенных в меридиональных и кольцевых направпениях

)483029

Фиг.7

1483029
