Реферат



К асс 47g, 21и

5а 31зр № 148305

СССР

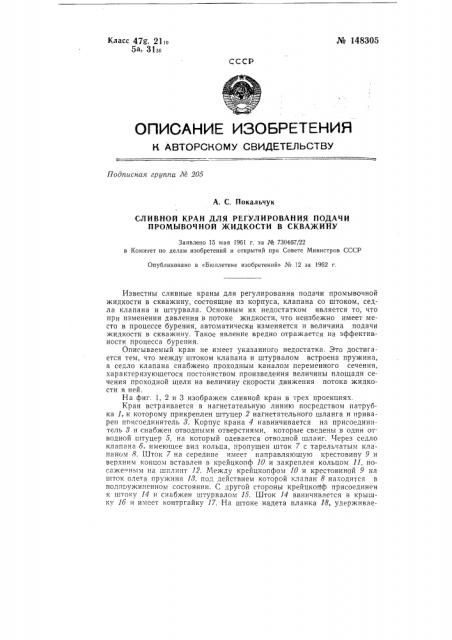

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 205

А. С. Покальчук

СЛИВНОЙ КРАН ДЛЯ РЕГУЛИРОВАНИЯ ПОДАЧИ

ПРОМЫВОЧНОЙ ЖИДКОСТИ В СКВАЖИНУ

Заявлено 15 мая 1961 г. за № 730467/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в <.Бюллетене изобретений» ¹ 12 за 1962 г.

Известны сливные краны для регулирования подачи промывочной жидкости в скважину, состоящие из корпуса, клапана со штоком, седла клапана и штурвала. Основным их недостатком является то, что при изменении давления в потоке жидкости, что неизбежно имеет место в процессе бурения, автоматически изменяется и величина подачи жидкости в скважину. Такое явление вредно отражается на эффективности процесса бурения.

Описываемый кран не имеет указанного недостатка. Это достигается тем, что между штоком клапана и штурвалом встроена пружина, а седло клапана снабжено проходным каналом переменного сечения, характеризующегося постоянством произведения величины площади сечения проходной щели на величину скорости движения потока жидкости в ней.

На фиг. 1, 2 и 3 изображен сливной кран в трех проекциях.

Кран встраивается в нагнетательную линию посредством патрубка 1, к которому прикреплен штуцер 2 нагнетательного шланга и приварен пписоединитель 8. Корпус крана 4 навинчивается на присоединитель 8 и снабжен отводными отверстиями, которые сведены в один отводной штуцер 5, на который одевается отводной шланг. Через седло клапана б, имеющее вид кольца, пропущен шток 7 с тарельчатым клапаном 8. Шток 7 на. середине имеет направляющую крестовину 9 и верхним концом вставлен в крейцкопф 10 и закреплен кольцом П, посаже ным на шплинт 12. Между крейцкопфом 10 и крестовиной 9 на шток одета пружина 18, под действием которой клапан 8 находится в подпружиненном состоянии. С другой стороны крейцког1ф присоединен к штоку 14 и снабжен штурвалом 15. Шток 14 ввинчивается в крышку 1б и имеет контргайку 17. На штоке надета планка 18, удерживае№ 148305 мая гайкой 19. В планке шток свободно вращается и перемещается вниз или вверх вместе с ней. Планка шарнирно связана с зубчатой рейкой 20, которая шестерней связана с циферблатом 21, показывающим величину подачи жидкости в скважину.

Наличие пружины между штоком клапана и штурвалом обеспечивает автоматическое перемещение клапана относительно штурвала при изменении давления потока жидкости. Проходной канал седла клапана б имеет переменное сечение и обеспечивает постоянство произведения двух переменных величин при перемещении в нем клапана, т. е, площади сечения проходной щели на скорость потока жидкости в ней, тем самым сохраняя постоянство заданного объема подачи жидкости при переменном давлении. Установление потребного объема подачи жидкости производится путем регулируемого перемещения клапана в канале седла при помощи штурвала, Московский геологоразведочный институт отмечает оригинальность и полезность предлагаемого сливного крана.

Предмет изобретения

Сливной кран для регулирования подачи промывочной жидкости в скважину, состоящий из корпуса, клапана со штоком, седла клапана и штурвала, отличающийся тем, что, с целью поддержания постоянного объема подачи жидкости при переменном давлении потока, между штоком клапана и штурвалом встроена пружина, а седло клапана снабжено проходным каналом переменного сечения, характеризующегося постоянством произведения величины площади сечения проходной щели на величину скорости движения потока жидкости в ней, ¹148305
