Устройство для увлажнения воздуха

Устройство для увлажнения воздуха

Иллюстрации

Показать все

Реферат



Изобретение относится к технике кондиционирования воздуха, в частности к устройствам для увлажнения воздуха, и позволяет повысить эффективность увлажнения воздуха. Полый конический ротор 5 погружен сужающимся концом в поддон 2 с водой. Распылительные диски 6 выполнены в виде трубок , сообщенных с внутренней полостью ротора и снабженных отверстиями. В результате вращения ротора 5 вода поднимается по его внутренней поверхности из поддона 2 и распределяется на верхние и нижние трубки, затем истекает из их отверстий и образует водяные завесы между трубками, а пространство между водяными завесами образует канал для перемещения воздуха. 2 ил.

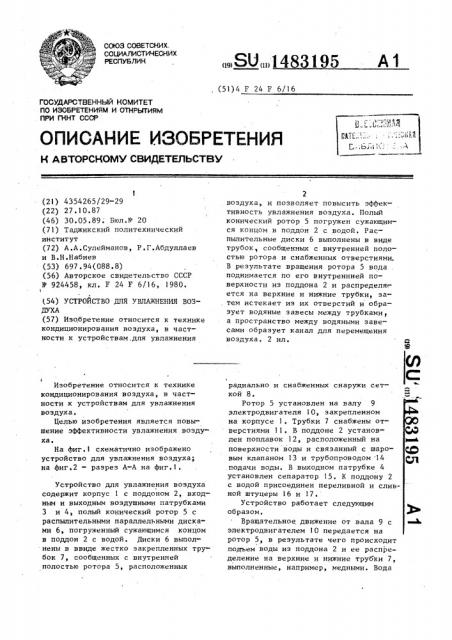

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

SU»1483195 (51) 4 F 24 F 6/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4354265/29-29 (22) 27.10.87 (46) 30.05.89. Бюл.Р 20 (71) Таджикский политехнический институт (72) А.А.Сулейманов, P.Ã.Àáäóëëàåâ и В.H.Íàáèåâ (53) 697.94(088.8) (56) Авторское свидетельство СССр

11 924458, кл. Р 24 F 6/16, 1980. (54) УСТРОЙСТВО ДЛЯ УВЛАЖНЕНИЯ ВОЗДУХА (57) Изобретение относится к технике кондиционирования воздуха, в частности к устройствам.для увлажнения

Изобретение относится к технике кондиционирования воздуха, в частности к устройствам для увлажнения воздуха.

Целью изобретения является повышение эффективности увлажнения воздуха.

На фиг,1 схематично изображено устройство для увлажнения воздуха; на фиг.2 — разрез А-А на фиг.1.

Устройство для увлажнения воздуха содержит корпус 1 с поддоном 2, входным и выходным воздушными патрубками

3 и 4, полый конический ротор 5 с распылительными параллельными дисками 6, погруженный сужающимся концом в поддон 2 с водой. Диски 6 выполнены в ввиде жестко закрепленных трубок 7, сообщенных с внутренней полостью ротора 5, расположенных

2 воздуха, и позволяет повысить эффективность увлажнения воздуха. Полый конический ротор 5 погружен сужающимся концом в поддон 2 с водой. Распылительные диски 6 выполнены в виде трубок, сообщенных с внутренней полостью ротора и снабженных отверстиями, В результате вращения ротора 5 вода . поднимается по его внутреннней поверхности из поддона 2 и распределяется на верхние и нижние трубки, затем истекает из их отверстий и образует водяные завесы между трубками а пространство между водяными завесами образует канал для перемещения воздуха. 2 ил. радиально и снабженных снаружи сеткой 8.

Ротор 5 установлен на валу 9 электродвигателя 1О, закрепленном на корпусе 1. Трубки 7 снабжены отверстиями 11. В поддоне 2 установлен поплавок 12, расположенный на поверхности воды и связанный с шаровым клапаном 13 и трубопроводом 14 подачи воды. В выходном патрубке 4 установлен сепаратор 15. К поддону 2 с водой присоединен переливной и сливной штуцеры 16 и 17.

Устройство работает следующим образом.

Вращательное движение от вала 9 с электродвигателем 10 передается на ротор 5, в результате чего происходит подъем воды из поддона 2 и ее распределение на верхние и нижние трубки 7, выполненные, например, медными. Вода

1483 I 95 истекает из отверстий 11 и образует водяную завесу, имеющую форму, подобную профилю трубок 7. Далее образовавшаяся водяная завеса из верхней

5 трубки 7 встречается с водяной завесой от нижней трубки 7. IIpocTpQHcTJ3o между образовавшимися водяными завесами служит каналом, но которому за счет центробежных сил происходит дви- IQ жение воздуха, поступающего через входной патрубок 3. По направлению движения воздуха происходит увлажнение воздуха.

В области встречи двух водяных 15 завес образуется водяная пленка, плоскость которой перпендикулярна плоскости поддона 2. На поверхносги водяной пленкп образуются периферп1еские волны и радиальные складки, 20 распространяющиеся от точки соударе ия струи.

R результат наложения складок и периферийных волн появляются гребни, из которых после их отрыва образу- 25 ются капли. Кроме того, капли возникают и результате дробления края водяной пленки.

Под действием центробежных сил капля распределяется по всей поверхности металлической сетки 8 и, соударяясь с ней, разбивается на более мелкие частицы. Иеталлическая сетка

8 благоприятствует более мелкому дроблению воды, устраняет образование крупных капель.

При аварийном увеличении уровня воды в поддоне 2 избыток воды сливается через штуцер !6. Крупные капли: на выходе из устройства улавливаются сепаратором 15, формула и з о б р е т е н и я

Устройство для увлажнения воздуха, содержащее корпус с поддоном, входным и выходным воздушными патрубками, полый конический ротор с распылительными параллельными дисками, погруженный сужающимся концом в поддон с водой, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности увлажнения воздуха, диски выполнены в виде жестко закрепленных трубок, сообщенных с внутренней полостью ротора, расположенных радиально и снабженных снаружи сеткой, 1483195

Составитель Г.Турунов

T«ð<ð Л. Сердюкова

Корректор M,Пожо

Редактор Ю. Середа

Заказ 2809!33

Тираж 634

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

i13035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101
