Класс 56а, 3 № 148327 ссср

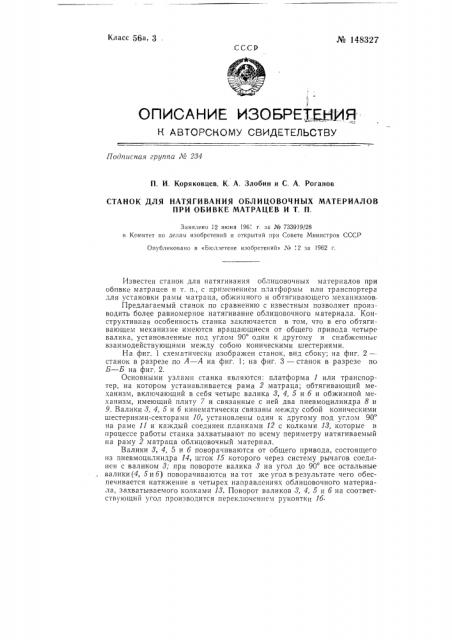

1, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 284

П. И. Коряковцев, К. А. Злобин и С. А. Роганов

СТАНОК ДЛЯ НАТЯГИВАНИЯ ОБЛИЦОВОЧНЫХ МАТЕРИАЛОВ

ПPИ ОБИВКЕ МАТРАЦЕВ И Т. П.

Заявлено 12 июня 196 . г. за № 733919/28 и Когиитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б оллетене изобретений» № 1 2 за 1962 г.

Известен станок для натягивания облицовочных материалов при обивке матрацев и т. и., с применением платформы или транспортера для установки рамы матраца, обжимного и обтягивающего механизмовПредлагаемый станок по сравнению с известным позволяет производить более равномерное натягивание облицовочного материала. Конструктивная особенность станка заключается в том, что в его обтягивающем механизме имеются вращающиеся от общего привода четыре валика, ус1ановленные под углом 90 один к другому и снабженные взаимодействующими между собою коническими шестернями.

На фиг. 1 схематически изображен станок,; на фиг. 2— станок в разрезе по А — А на фиг. 1; на фиг. 3 — станок в разрезе по

Б — Б на фиг, 2.

Основными узлами станка являются: платформа 1 или транспортер, на котором устанавливается рама 2 матраца; обтягивающий механизм, включающий в себя четыре валика 8, 4, 5 и 6 и обжимной механизм, имеющий плиту 7 и связанные с ней два пневмоцилиндра 8 и

9. Валики 8, 4, 5 и 6 кинематически связаны между собой коническими шестернями-секторами 10, установлены один к другому под углом 90 на раме 11 и каждый соединен планками 12 с колками 18, которые в процессе работы станка захватывают по всему периметру натягиваемый на раму 2 матраца облицовочный материал.

Валики 8, 4, 5 и 6 поворачиваются от общего привода, состоящего из пневмоцилиндра 14, шток 15 которого через систему рычагов соединен с валиком 8; при повороте валика 8 на угол до 90 все остальные валики(4, 5и 6) поворачиваются на тот же угол в результате чего обеспечивается натяжение в четырех направлениях облицовочного материала, захватываемого колками 18. Поворот валиков 8, 4, 5 и 6 на соответствующий угол производится переключением рукоятки 16. № 148327

Пневмоцилиндры 8 и 9 смонтированы на опоре 17, прикрепленной к консольной балке 18. причем пневмоцилиндр 9 снабжен подвижным упором 19, взаимодействующим с концевым замыкателем 20. Натягивание облицовочного материала на раму матраца производится в момент приложения равномерно распределяемого по всей поверхносги материала усилия обжима при помощи плиты 7 и работы пневмоцилиндров 8 и 9.

Ф

Усилия натягивания облицовочного материала и сго обжима регулируются посредством воздушных редукторов, Для безопасности работы предусмотрены защитные ограждения 21.

По заключению Управления мебельной и деревообрабатывающей промышленности Ленинградского Совета Народного Хозяйства предлагаемый станок признан полезным.

Он позволяет облегчить труд на ручных операциях при изготовлении матрацев, а также улучшить качество работы.

Предмет изобретения

Станок для натягивания облицовочных материалов при обивке матрацев и т. п. с применением платформы или транспортера для установки рамы матраца, обжимного и обтягивающего механизмов, отл ич а ю шийся тем, что, с целью более равномерного натягивания облицовочного материала, в обтягивающем механизме применены вращак щиеся от общего привода четыре валика, установленные под углом 911 один к другому и снабженные взаимодействующими между собой коническими шестернями.

Фцг 1

Хо 148327

ФАЗ

С)c.àûòå tü описания А. В Нечайкин

Техр< д А. А. Кудрявицкая Корректор В. Андрианов

Обье. В! 26 ил в л

Цена 4 коп.

Совете Министров СССР д. 2i6.

Редактор В. В. Хазова

Типография ЦВЕТИ, Москва. Петровка, J4.

Поди, к печ. 7 Ч1-62 г. Формат бум. 70.: ;!08 /к

Зак. 6860 Тира и 500

ЦБТИ Комитета по делам изобретений и отк!тыгий ltpll

Москва, Центр. М, Черкасский пер.,
