Изобретение относится к испытанию лопаточных машин в частности паровых турбин.

Цель изобретения — повышение качества испытания и точности определения неисправностей паровых турбин.

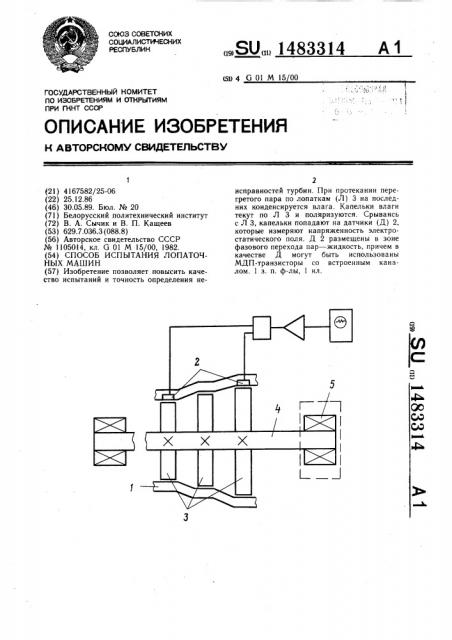

На чертеже представлено устройство, реализующее предлагаемый способ.

Устройство содержит установленные на корпусе 1 датчики 2 электростатического поля типа МДП-транзисторов со встроенными каналами, расположенные в зоне фазового перехода пар — газ над,лопатками 3 турбины. Вал 4 турбины установлен в подшипниках 5, размещенных в масляной ванне.

При работе турбины конденсируемая из пара влага в виде капель течет по лопаткам 3 и поляризуется. Датчики 2 измеряют напряженность электростатического поля стекающих с лопаток 3 зарядов, величина которых зависит от зазора между лопатками 3 и датчиками 2, наличия биения в подшипниках 5, эрозии и коррозии лопаток 3, а также появления отложения на лопатках 3.

1. Способ испытания лопаточных машин, основанный на измерении элекростатического поля, отличающийся тем, что, с целью повышения качества испытаний и точности определения неисправностей паровых турбин, измерение электростатического поля производят в зоне фазового перехода пар — вода.

2. Способ по п. 1, отличающийся тем, что элекростатическое поле измеряют МДПтранзисторами со встроенным каналом.
