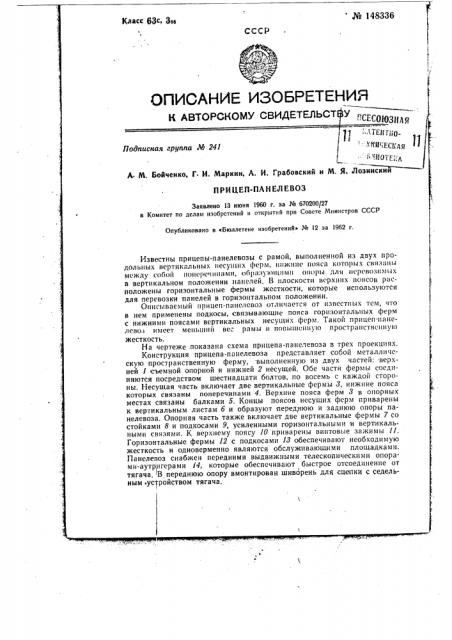

Юа 148336
Класс 63с Зов
СССР
ЗПлЯ
1 I
CMAg .:. ь <ур Т
А N, Бойченко, Г И. Маркин, А. И. Грабовский и М, Я. Лоэиискии
ПРИ ЦЕП-ПА Н ЕЛ ЕВОЗ
Заявлено 13 июня 1960 r. за № 670200/27 в Комитет ио делам изобретений и открытий при Совете Министров СССР
Оиубликоваио в «Бюллетене изобретений» № 12 за 1962 г.
Известны прицепы-панелевозы с рамой, выполненной из двух продол).ных 13е1)тикал11111х несу!них !1)ерм, 1111ж11ие пояса кото1)ых cl3H3iIHI, меи<ду соб()й 110!1е1)е !111111hiH, об()11зун)ц111м11 оп()1)ы дли 1101)ш)оз11мых в вертикальном положении:панелей. В плоскости верх!!их поясов расположены горизонтальные фермы жесткости, которые используются для перевозки панелей в горизонтальном положении.
Описываемый прицеп-панелевоз отличается от известных тем, ITQ в нем применены подкосы, связывающие пояса горизонтальных ферм с нижними поясами вертикальных несущих ферм. Такой прицеп-панеJlcI3o3 имеет меньший вес рамы и повьппенную пространственную жесткость.
На чертеже показана схема прицепа-панелевоза в трех проекц)1ях.
Конструкция прицепа-панелевоза представляет собой металлическую пространственную ферму, выполненную из двух частей: верхней съемной опорной и нижней 2 несущей. Обе части фермы соединяются посредством шестнадцати болтов, по восемь с каждой стороны, Несущая часть включает две вертикальные фермы 3, нижние пояса которых связаны поперечинами 4. Верхние пояса ферм 8 в опорных местах связаны балками 5. Концы поясов несущих фсрм приварены к вертикальным листам б и образуют перед13юю и заднюю опоры панелевоза, Опорная часть также включает две вертикальные фермы 7 со стойками 8 и подкосами 9, усиленными горизонтальными и вертикальными связями. К верхнему поясу 10 приварены ви)гговые зажимы 11.
Горизонтальные. фермы 12 с подкосами И обеспечивают необходимую жесткость и одноверменно являются обслуживающими площадками.
Панелевоз снабжен передними выдвижными телескопическими опорами-аутр31гсрами 14, которые обеспечивают быстрое отсоединение от тягача, В переднюю опору вмонтирован шквал)рень для сцепки с седельным усГройством тягача. № 148336
Предмет изобретения
Прицеп-панелевоз с рамой, состоящей из двух продольных вертикальных несущих ферм; нижние пояса которых связаны между собой поперечинами, образующими опоры для перевозимых в вертикальном положении панелей, и с расположенными в плоскости верхних поясов горизонтальными фермами жесткости, используемыми также для размещения на них панелей при транспортировании их в гориознтальном положении, отли чаю щийся тем, что, с целью уменьшения веса рамы прицепа и обеспечения пространственной жесткости рамы, применены подкосы, связывающие пояса горизонтальных ферм с нижнимя поясами вертикальных несущих ферм.
42 в
