Оправка к намоточному станку

Оправка к намоточному станку

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнической промышленности и м.б. использовано для изготовления ортоциклических обмоток электрических катушек. Целью изобретения является улучшение качества намотки ортоциклических обмоток за счет повышения точности укладки провода и расширение технологических возможностей намотки проводов различного диаметра. Оправка состоит из опорной втулки 4 с конической поверхностью и с выступами 6 и секторов 7 с пазами 8, которыми они устанавливаются на выступы 6 и фиксируются упругими кольцами 9. На секторах установлены ребра 10 из эластичного материала. Для того, чтобы при ортоциклической намотке провода каждый виток первого ряда надежно фиксировал свое положение, надо чтобы он углубился в эластичный материал ребра не менее чем на 1/3 диаметра наматываемого провода. При высоте ребер 1/2 провода они будут прогибаться. 3 ил.

СОЮЗ СОВЕТСНИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 Н 01 F 41/04

ГОсудАРстВенный КОмитет по изои етениям и открытиям

П1 И ГННТ ССа (21) 4332081/24-07 (22) 22.09.87 (46) 30.05. 89. Бюл. Ф 20 (71) Научно — исследовательский и экспериментальный институт автомобильного электрооборудования и автоприборов (72) В.И.Шароватов и И.А.Леонов (53) 62 1 .318.44(088.8) (56) Патент США В 3851830, кл. 242-7,03, 1975.

Авторское свидетельство СССР

В 805432, кл. Н 01 F 41/04, 1978. (54) ОПРАВКА К НАМОТОЧНОИУ СТАНКУ (57) Изобретение относится к электротехнической.промьппленности и м.б. использовано для изготовления ортоциклических обмоток электрических катушек. Целью изобретения является

ÄÄSUÄÄ 14835 1 А1 улучшение качества намотки ортоциклических обмоток эа счет повышения точности укладки провода и расширение технологических возможностей на мотки проводов различного диаметра.

Оправка состоит из опорной втулки 4 с конической поверхностью и с выступамн 6 и секторов 7 с пазами 8, которыми они устанавливаются на выступы 6 и фиксируются упругими кольцами

9. На секторах установлены ребра 10 из эластичного материала. Для того чтобы при ортоциклической намотке провода каждгА виток первого ряда надежно фиксировал свое положение, надо, чтобы он углубился в эластичный материал ребра не менее чем на

1/3 диаметра наматываемого провода.

При высоте ребер t/2 провода они будут прогибаться. 3 ил.

1483501

Изобретение относится к технологии изготовления ортоциклических обмоток и может быть использовано в электротехнической промьппленности, в производстве иэделий приборостроения и электронной техники.

Целью изобретения является улучшение ка паства намотки ортоцнклических обмоток за счет повьппения точности укладки провода и расширение технологически; возможностей намотки проводов различного диаметра.

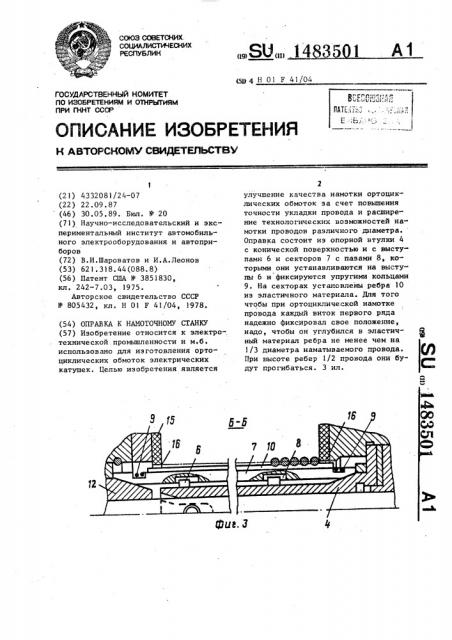

На фиг.1 изображена оправка, разрез; на фиг,2 — разрез А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг.2.

Оправка содержит корпус 1, на котором установлен фиксатор 2, стержень 3, размещенный в осевом отверстии корпуса, и опорная втулка 4 с конической поверхностью, закрепленная на стержне 3. На опорной втулке

4 установлена. передняя щека 5. На внешнем диаметре втулки 4 выполнены выступы 6. Оправка содержит также сектора 7 с внутренней конической по» верхностью на торцах и с пазами 8, которыми они устанавливаются на выступы 6 втулки 4 и фиксируются упругими кольцами 9.

Вдоль внешних образующих секторов

7 установлены ребра 10 fлюбым известным способом, выполненные as эластичного материала. На свободном конце стержня 3 установлена съемная задняя щека 1 1 с конусом 12, в части стержня, расположенной в корпусе, выполнена выемка 13 для фиксатора 2.

На оправке может быть установлен каркас 14 со щеками 15 с продольными пазами в основании 16, если наматываемая катушка с каркасом.

Для того чтобы при намотке провода каждый виток первого ряда надежно фиксирован свое положение, а не соскальзывал вдоль секторов, надо, чтобы он углубился в эластичный материал ребра не менее чем на 1/3 диаметра наматываемого провода. Превьппение ребер более чем на 1/2 диаметра наматываемого провода нецелесообразно и на надежность фиксации витков первого ряда не оказывает влияния, наоборот, при большой длине ребра из" гибают ся и ухудшают качество катушки.

Кроме того, может произойти защемление эластичного материала между витками провода.

При намотке каркасных катушек вы.сота ребер 10 должна быть увеличена на величину толщины каркаса.

Оправка работает следукщим образом.

На оправку (фиг.3) устанавливают каркас со щеками 15, затем щеку 11 с конусом 12. За счет взаимодействия конусов щеки 11 и опорной втулки 4 с конусной поверхностью секторов 7 последние перемещаются в радиальном направлении вдоль выступов 6 к основанию 16 каркаса 14 и ребрами 10 вхопая над его поверхностью. Положение секторов 7 фиксируют замком 2. Затем производят намотку ортоцикличес-. кой обмотки на ребро 10 секторов 7.

20 Под действием силы натяжения провода

l на эластичных ребрах 10 образуются канавки, в которые ложится первый слой витков обмотки. Второй ряд проводов упорядоченно укладывается на первый, занимая места между витками первого ряда. По окончании намотки щеку 11 с конусом снимают, и под действием упругих колец 9 сектора 7 вожвращаются в исходное положение. Элас-. тичные ребра 10 выходят иэ пазов основания 16 каркаса, а готовая катуше ка снимается с оправки.

ЗО

Аналогично производится бескаркасная намотка, только вместо щек 15 устанавливают технологические щеки.

Использование изобретения позволяет улучшить качество намотки, пос" кольку эластичные ребра обеспечивают рядность при укладке 1тровода, а их выполнение с высотой 1/3 — 1/2 диаметра провода обеспечивает их устойчивость. Расширяются возможности устройства, так как данная оправка моет использоваться при различных диаметрах провода..Формула изобретения

Оправка к намоточному станку, содержащая корпус с элементами фиксации и крепления, опорную втулку со съемными задней и передней щеками и секторы, установленные с возможностью радиального перемещения; о т л и— ч а ю щ а я с я тем, что, с целью улучшения качества намотки путем повьппения точности укладки провода и расширения технологических возмож15 дят в продольные пазы каркаса, высту5 1483501 6 ностей намотки проводов различного ла, расположенными на их наружной подиаметра, секторы снабжены ребрами, верхности, при этом высота каждого выполненными из эластичного материа- ребра равна 1/3-1/2 диаметра провода.

l 483501

Фиг.2
