Способ изготовления отрезка изогнутого волновода

Способ изготовления отрезка изогнутого волновода

Иллюстрации

Показать все

Реферат



Изобретение относится к СВЧ-технике и м.б. использовано при изготовлении волноводных узлов. Цель изобретения - повышение точности выполнения наружных размеров. Способ включает изготовление разрушаемой формообразующей оправки, выполненной в форме кольца, запрессовку в нее отрезка металлической трубы /МТ/, наращивание слоя металла на внешних поверхностях оправки и отрезка МТ, обработку внешних поверхностей слоя металла до получения кольца. Из кольца вырезают отрезок изогнутого волновода требуемых размеров. Повышение точности достигается за счет того, что наличие отрезка МТ с внутренней поверхностью, свободной от слоя металла, нанесенного путем гальванического осаждения, позволяет осуществить точное базирование по ней. 4 ил.

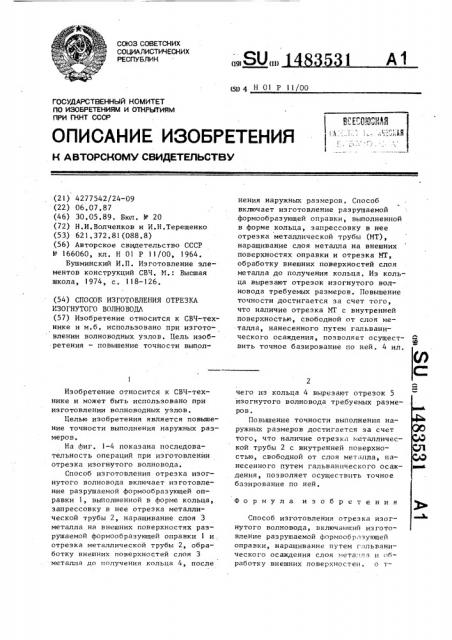

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (511 4 Н 01 Р 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HGMHTET

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4277542/24-09 (22) 06.07,87 (46) 30.05.89. Бюл. М 20 (72) Н.И.Волченков и И.Н.Терещенко (53) 621.372.81(088.8) (56) Авторское свидетельство СССР

М 166060, кл. Н 01 P 11/00, 1964.

Бушминский И.П. Изготовление элементов конструкций СВЧ. М.: Высшая школа, 1974, с. 118-126 ° (54) СПОСОБ ИЗГОТОВЛЕНИЯ ОТРЕЗКА

ИЗОГНУТОГО ВОЛНОВОДА (5?) Изобретение относится к СВЧ-технике и м.б. использовано при изготовлении волноводных узлов. Цель изобретения — повышение точности выполИзобретение относится к СВЧ-технике и может быть использовано при изготовлении волноводных узлов.

Целью изобретения является повышение точности выполнения наружных размеров.

На фиг, 1-4 показана последовательность операций при изготовлении отрезка изогнутого волновода.

Способ изготовления отрезка изогнутого волновода включает изготовление разрушаемой формообразующей оправки 1, выполненной в форме кольца, запрессовку в нее отрезка металлической трубы 2, наращивание слоя 3 металла на внешних поверхностях разрушаемой формообразующей оправки 1 и отрезка металлической трубы 2, обработку внешних поверхностей слоя 3 металла до получения кольца 4, после нения наружных размеров. Способ включает изготовление разрушаемой формообразующей оправки, выполненной в форме кольца, запрессовку в нее отрезка металлической трубы (ИТ), наращивание слоя металла на внешних поверхностях оправки и отрезка NT обработку внешних поверхностей слоя металла до получения кольца ° Из кольца вырезают отрезок изогнутого волновода требуемых размеров. Повышение точности достигается за счет того, что наличие отрезка МТ с внутренней поверхностью, свободной от слоя металла, нанесенного путем гальванического осаждения, позволяет осуществить точное базирование по ней. 4 ил. чего из кольца 4 вырезают отрезок 5 изогнутого волновода требуемых размеров.

Повышение точности выполнения наружных размеров достигается за счет того, что наличие отрезк» металлической трубы 2 с внутренней поверхностью, свободной от слоя металла, нанесенного путем гальванического осаждения, позволяет осуществить точное базирование по ней.

Ф о р м у л а и э обретения

Способ изготовления отрезка изогнутого волновода, включающий изготовление разрушаемой формообразующей оправки, наращивание путем гальванического осаждения слоя мета::ла и ()fiработку внешних поверхностеи, о т1483531

Составитель Е.Крутов

Редактор М.Циткина Техред Л;Сердюкова

Корректор Н.Король

Заказ 2841/50

Тираж 615

Подписное

В11ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, 1"1осква, Ж-35, Раушская наб., д. 4/5

Производственно-иэдательский комбинат "Патент", г.ужгород, ул. Гагарина 101 н Ф л н ч а ю шийся тем, что. с целью повышения точности .выполнения наружных размеров, разрушаемую формообразующую оправку изготавливают в виде кольца, перед наращиванием слоя металла в нее запрессовывают отрезок металлической трубы, наращивание слоя металла производят на внешних поверхностях разрушаемой формообразующей оправки и отрезка металлической трубы, обработку внешних поверхностей производят совместно с отрезком металлической трубы до получения кольца, а из него вырезают отрезок изогнутого волновода требуемых размеров.
