Реферат



Изобретение относится к электротехнике и может быть использовано для дискретного перемещения. Целью является упрощение конструкции, снижение массы и габаритов и экономия электроэнергии. Двигатель содержит электромагнит 1, магнитопровод 2, обмотку возбуждения 3, якорь 4, стержень 5, жестко соединяющий якорь с ограничителем перемещения, стержень 6, жестко соединяющий другой конец якоря с фланцем 7, пружину сжатия 9, стопорные элементы 10 и 11. При включении обмотки якорь притягивается к магнитопроводу, сжимает пружину и перемещает фланец. После отключения обмотки электромагнита корпус электромагнита под действием пружины перемещается на следующий шаг до ограничителя перемещения. В результате обеспечивается неограниченное перемещение нагрузки. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (su 4 Н 02 К 41/03

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

10 12 13 12 ц ц

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4319432/24-07 (22) 22.10.87 (46) 30.05.89. Вюл, Р 20 (72) Л,А.Казаков (53) 621.313.282(088,8) (56) Авторское свидетельство СССР

Р 420058, кл, H 02 К 41/02, 1974. (54) ЭЛЕКТРОМАГНИТНЫЙ ЛИНЕЙНЫЙ ДВИГАТЕЛЬ (57) Изобретение относится к электротехнике и может быть использовано для дискретного перемещения. Целью является упрощение конструкции снижения массы и габаритов и экономии электроэнергии. Двигатель содержит

„„Я0„„1483563 А1

2 электромагнит 1, магнитопровод 2, обмотку возбуждения 3, якорь 4, стержень 5, жестко соединяющий якорь с ограничителем перемещения, стержень

6, жестко соединяющий другой конец якоря с фланцем 7, пружину сжатия

9, стопорные элементы 10 и 11. При включении обмотки якорь притягивается к магнитопроводу, сжимает пружину и перемещает сланец. После отключения обмотки электромагнит (корпус электромагнита) под действием пружиНы перемещается на следующий шаг до ограничителя перемещения. В результате обеспечивается неограниченное перемещение нагрузки. 1 ил.

1483563

Формула изобретения

Сос тави тель T. Цынская

Редактор A,Öîëèíè÷ Техред М. Дидык Корректор Н. Король

) В

Заказ 2846/52 Тираж 646 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательскчй комбинат "Патент", r.Óæãoðîä, ул. Гагарина, 101

Изобретение относится к электротехнике, в частности к электромагнитным линейным двигателям дискретного действия.

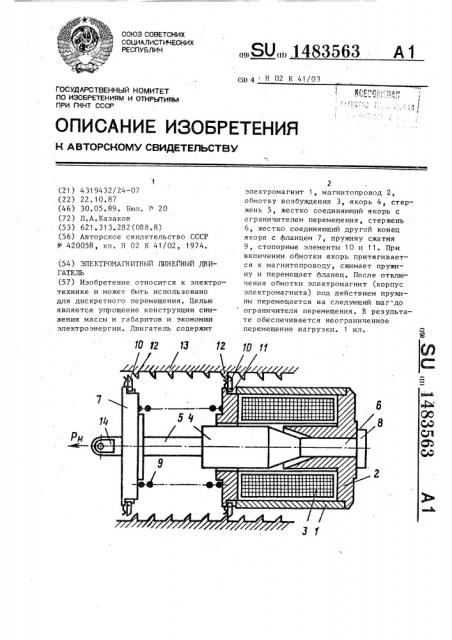

Цель изобретения — упрощение конструкции, снижение массы и габаритов и экономии электро энер гии, На чертеже показан двигатель, продольный разрез.

Двигатель состоит из электромагнита 1 с магнитопроводом 2 и обмоткой

3 в о з буждения . Якорь 4 электр ома гнита посредством основного и дополнительного стержней 5 и 6 жестко соединен соответственно с фланцем 7 и ограничителем 8 перемещения, при этом дополнительный стержень 6 проходит сквозь отверстие магнитопровода 2. Между корпусом электромагнита

1 и фланцем 7 размещена пружина 9 сжатия. Электромагнит 1 и фланец 7 имеют стопорные элементы (собачки1

10, подпружиненные пружинами 11 и взаимодействующие с упорами 12 направляющих 13. Фланец 7 посредством тяги 14 связан с нагрузкой Гд двигателя, Двигатель работает следующим об.разом.

При включении обмотки 3 электромагнита 1 якорь 4 под действием электромагнитной силы притягивается к магнитопроводу 2, сжимая при этом пружину 9 и совершая механическую работу по перемещению íà mar фланца 7 и связанной с ним нагрузки

Р двигателя. Б конце перемещения фланца 7 его собачки 10 заходят за следующие упоры 12 направляющих 13 и фиксируют положение фланца 7, При отключении обмотки 3 электромагнита

1 электромагнитная сила исчезает и электромагнит 1 под действием силы пружины 9 перемещается на шаг до упора в ограничительную шляпку Я, В кон10 це перемещения электромагнита 1 его собачки 10 заходят за следующие упоры 12 направляющих 13 и фиксируют положение электромагнита 1. Далее цикл повторяется. Таким образом обеспечивается неограниченное перемещение нагрузки и движение в шаговом режиме.

20 Электромагнитный линейный двигатель, содержащий корпус, внутри которого размещен электромагнит, расположенный внутри него якорь с основным стержнем, стопорные элементы на корпусе, входящие в зацепление с упо25 рами направляющей, о т л и ч а ю.— шийся тем, что, с целью упрощения конструкции, снижения массы и габаритов и экономии электроэнергии, он снабжен дополнительным стержнем, ограничителем перемещения и фланцем, размещенными у разных торцов электромагнита, причем основной стержень жестко соединен с фланцем и одним концом якоря, а дополнительный стержень жестко соединен с ограничителем перемещения и другим концом якоря, а пружина сжатия расположена между фланцем и корпусом электромагнита.
