Транзисторный преобразователь постоянного напряжения

Транзисторный преобразователь постоянного напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в системах вторичного электропитания. Цель изобретения - обеспечение запуска. Преобразователь содержит трехкаскадный составной транзистор 9, управляемый посредством ограничительного транзистора 13 для отпирания и шунтирующего транзистора 4 для запирания. Шунтирующий транзистор 4 управляется, в свою очередь, с помощью управляющего транзистора 2. На вход управления 15 подается сигнал защиты от перегрузки преобразователя. Для обеспечения запуска введен дополнительный транзистор 22, управляемый времязадающей цепочкой из последовательно соединенных третьего конденсатора 25 и резистора 27. 1 ил.

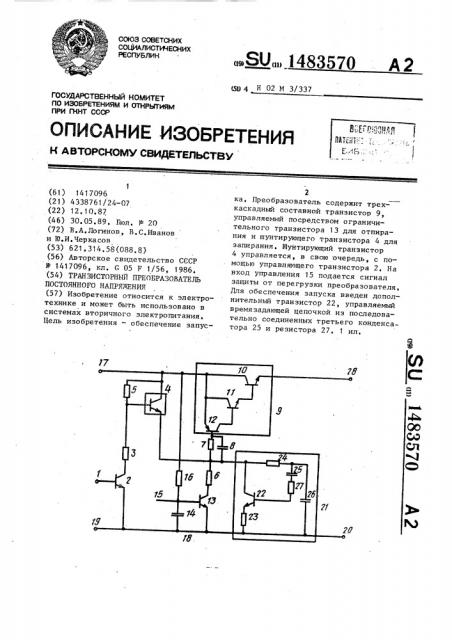

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5g 4 Н 02 М 3/337

В Е,"р;р1ц p пц д::-.

E. Á

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (61) 141 7096 (21) 4338761/24-07 (22) 12. 1 О. 87. (46) 30. 05. 89. Бюл. Y - ? 0 (72) В.А.Логинов, В. С.Иванов и Ю.И.Черкасов (53) 621.314.58(088.8) (56) Авторское свидетельство СССР

У 1417096, кл. С 05 P 1/56, 1986. (54) ТРАНЗИСТОРНЫЙ ПРЕОБРАЗОВАТЕЛЬ

ПОСТОЯННОГО НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике и может быть использовано в системах вторичного электропитания.

Цель изобретения - обеспечение запус,Я0„„1483570 А 2

2 ка. Преобразователь содержит трехкаскадный составной транзистор 9, управляемый посредством ограничительного транзистора 13 для отпирания и шунтирующего транзистора 4 для эапирания. Иунтирующий транзистор

4 управляется, в свою очередь, с помощью управляющего транзистора 2. На вход управления 15 подается сигнал защиты от перегрузки преобразователя.

Для обеспечения запуска введен дополнительный транзистор 22, управляемый времязадающей цепочкой из последовательно соединенных третьего конденсатора 25 и резистора 27. 1 ил.

1 483570

Изобретение относится к электро-: технике и может быть использовано в сис емах вторичного электропитания.

Цель изобретения — обеспечение за5 пуска.

На чертеже приведен транзисторный преобразователь.

Преобразователь содержит вход 1 управления, которым является база 1 управляющего транзистора 2. Коллектор транзистора 2 через первый резистор 3 соединен с базой шунтирующего транзистора 4. Параллельно баэоколлекторному переходу этого тран- 15„ зистора включен второй резистор 5, Третий и четвертый резисторы 6 и 7, первый конденсатор 8, шунтирующий четвертый резистор 7, включены в цепь управления составным транзистором 9, 20 состоящим, например, из оконечного и предоконечного транзисторов 10 и

11 и-р-п типа и входного транзистоI

gapa 12 р-и-р типа. Резистор б подключен к коллектору ограничительного транзистора 13, базоэмиттерный переход которого шунтирован вторым конденсатором 14, а база соединена с входом 1.5 управления для подачи сигнала защиты, Пятый резистор 16 30 соединяет базу транзистора 13 с положительным входным выводом 17. Отрицательная шина 18 электропитания

1 соединяет минусовой входной вывод

19 с минусовым выходным выводом 20.

Узел 21 запуска состоит из дополнительного транзистора 22, эмиттер которого через шестой резистор 23 соединен с отрицательной шиной электропитания 18, коллектор — с общей точ- 40 кой соединения резисторов б и 7 и через седьмой резистор 24 — с первыми выводами третьего и четвертого конденсаторов 25 и 26. Второй вывод конденсатора 25 соединен через восьмой д5 резистор 27 с базой транзистора 22, а конденсатора 26 — с отрицательной шиной 18.

Транзисторный преобразователь работает следующим образом. 50

При подключении питающего напряжения к входным выводам 17, 19 это напряжение также подается на широтноимпульсный модулятор (ИИМ), формирующий последовательности положитель-55 ных управляющих импульсов на входе 1 управления и исходный сигнал логического нуля, переходящий в сигнал лог. "1", на входе 15 управления (MHN не показан) . В этот момент времени по цепи: входной вывод 17, коллекторэмиттер шунтирующего транзистора 4, резистор 24, конденсатор 25, резистор

27, входной вывод 19, — на базу транзистора 22 проходит ток, отпирающий этот транзистор. Время открытого сос! тояния транзистора 22 определяется постоянной времени — резисторы 24, ;27 и конденсатор 25 — и выбирается в 1,2 раза большим времени наличия сиг нала лог. "0" на входе 15 управления, Благодаря этому обеспечивается надежное отпирание составноro транзистора ,9 по цепи — входной вывод 19, резис тор 23, транзистор 22, резистор 7, и

;постоянное напряжение с выходных выводов 28, 20 через узел обратной связи (не показан) подается на широтноимпульсный модулятор, который поддерживает на входе 15 управления сигнал лог. "1". Ограничительный транзистор 13 постепенно переходит в режим насыщения (конденсатор 14 заряжается через резистор 16) и устанавливается нормальный импульсный режим работы преобразователя. При этом открытому состоянию составного транзистора 9 соответствует закрытое состояние шунтирующего транзистора 4 и открытое состояние управляющего транзистора 2.

Конденсатор 26 является защитным и обеспечивает совместно с резистором

24 защиту транзистора 22 от ложных срабатываний (импульсы, присутствующие в общей точке соединения резисторов 6 и 7, не поступают на базу транзистора 22 и он находится в запертом состоянии).

При перегрузках преобразователя на вход 15 управления от широтно-импульсного модулятора подается потенциал отрицательной шины 18, что приводит к запиранию транзистора 13 и соответственно составного транзистора

9, и напряжение иа выходных выводах

28, 20 устанавливается равным нулю.

Формула и э о бр е тени я

Транзисторный преобразователь постоянного напряжения по авт. св.

N- 1417096, отличающийся тем, что, с целью обеспечения запуска, введены дополнительный транзистор п-р-п-типа, шестой, седьмой и восьмой резисторы, третий и четвер1483570

Корректор Н. Король

Заказ 2846/52 Тираж 646 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 тый конденсаторы, эмиттер дополнительного транзистора через шестой резистор присоединен к отрицательной шине электропитания, коллектор — к точке соединения первых выводов тре- тьего и четвертого резисторов и через седьмой резистор — к первым выI

Составитель В.Ионн

Редактор А.Долинич Техред M. Дидык водам третьего и четвертого конденсаторов, причем второй вывод третьего конденсатора через восьмой резистор подключен к базе дополнительного транзистора, а второй вывод четвертого конденсатора — к отрицательной жяе электропитания.
