Класс 5а, 18зо № 148362

СССР "" - Зи,., >

/ 4 ГЕ/-,.де 4

:- - "щ „. (! ьаьлц щ„

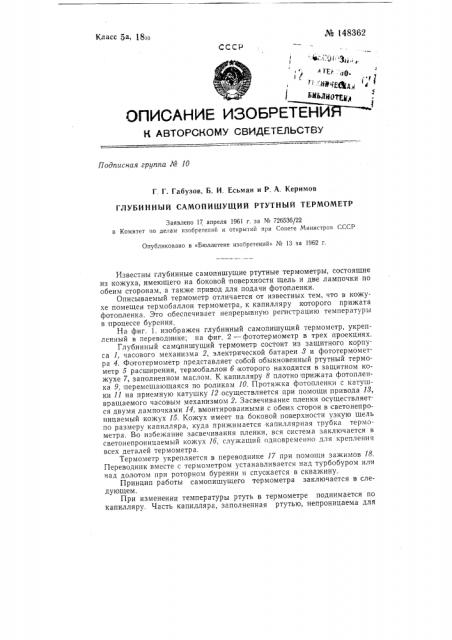

ОПИСАНИЕ VI30EPETEHH

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 10

Г. Г. Габузов, Б. И, Есьман и P. А. Керимов

ГЛУБИ ННЫЙ САМОПИШУЩИЙ РТУТНЫЙ ТЕРМОМЕТР

Заявлено 17 апреля 1961 r. за ЛЪ 726536/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 13 за 1962 г.

Известны глубинные самопишущие ртутные термометры, состоящие из кожуха, имеющего на боковой поверхности щель и две лампочки по обеим сторонам, а также привод для подачи фотопленки.

Описываемый термометр отличается от известных тем, что в кожухе помещен термобаллон термометра, к капилляру которого прижата фотопленка. Это обеспечивает непрерывную регистрацию температуры в процессе бурения.

На фиг. 1. изображен глубинный самопишущий термометр, укрепленный в переводчике; на фиг. 2 — фототермометр в трех проекциях.

Глубинный самопишущий термометр состоит из защитного корпуса 1, часового механизма 2, электрической батареи 8 и фототермометра 4. Фототермометр представляет собой обыкновенный ртутный термометр 5 расширения, термобаллон б которого находится в защитном кожухе 7, заполненном маслом. К капилляру 8 плотно прижата фотопленка 9, перемещающаяся по роликам 10. Протяжка фотопленки с катушки 11 на приемную катушку 12 осуществляется при помощи привода 18, вращаемого часовым механизмом 2. Засвечивание пленки осуществляется двумя лампочками 14, вмонтированными с обеих сторон в светонепроницаемый кожух 15. Кожух имеет на боковой поверхности узкую щель по размеру капилляра, куда прижимается капиллярная трубка термометра. Во избежание засвечивания пленки, вся система заключается в светонепроницаемый кожух 16, служащий одновременно для крепления всех деталей термометра.

Термометр укрепляется в переводнике 17 при помощи зажимов 18.

Переводник вместе с термометром устанавливается над турбобуром или над долотом при роторном бурении и спускается в скважину.

Принцип работы самопишущего термометра заключается в следующем.

При изменении температуры ртуть в термометре поднимается по капилляру. Часть капилляра, заполненная ртутью, непроницаема для света, испускаемого лампочками 14, и на пленке не фиксируется— остальная часть пленки засвечивается. Пр и перемотке пленки с определенной скоростью можно получить фотозапись изменения температуры во времени. Зная режим работы часового механизма, проявленную фотопленку разбивают по времени и получают график изменения забойной температуры.

Предмет изобр етения

Глубинный самопишущий ртутный термометр, состоящий из кожуха, имеющий на боковой поверхности щель и две лампочки по обеим сторонам, а также привод для подачи фотопленки, отличающийся тем, что, с целью непрерывной регистрации температуры в процессе бурения, в кожухе помещен термобаллон термометра, к капилляру которого прижата фотопленка.

17 р

14 10

Фиг 2

Описание составил Я. Н. Халфин

Редактор А. И. Дышельман Техред А. А. Кудрявинкая Корректор Н. В. Щербакова

Типография UETH. Москва, Петровка, 11.

Подп, к пен. 11 VI-62 г.

Зак, 6280

ЦБТИ Комитета по делам

Москва

18

16 г

Формат бум. 70 108 /„ Объем 0,18 изд. л

Тираж 550 изобретений и открытий при Совете Министров СССР

Центр, М. Черкасский пер., д, 2/6.
