Синхронный детектор фазоманипулированных сигналов
Патент 1483666
Авторы
Классы МПК
Синхронный детектор фазоманипулированных сигналов
Иллюстрации
Реферат
Изобретение относится к радиотехнике. Цель изобретения - расширение частотного диапазона детектируемых сигналов. Устр - во содержит формирователь 1 меандры, сумматор 2 по модулю два и триггер 6. Цель достигается введением в устройство умножителя 3 частоты на два, формирователя 4 тактовых импульсов и регистра 5 сдвига. Регистр сдвига 5 в данном устр - ве отслеживает изменения частоты входного сигнала, автоматически корректируя время задержки Τ<SB POS="POST">з</SB>, необходимое для нормальной работы сумматора 2 по модулю два и устр - ва в целом. 2 ил.

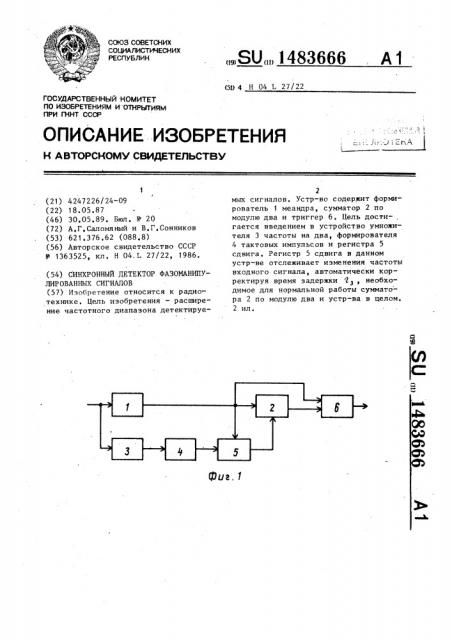

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (sO 4 Н 04 1 27/22
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (21) 4247226/24-09 (22) 18.05.87 (46) 30.05,89, Вюл, 9 20 (72) А.Г.Саломяный и В.Г.Сонников (53) 621.376.62 (088,8) (56) Авторское свидетельство СССР
У 1363525, кл. Н 04.L 27/22, 1986, (54) СИНХРОННЫЙ ДЕТЕКТОР ФАЗОИАНИПУЛИРОВАННЪ|Х СИГНАЛОВ (57) Изобретение относится к радиотехнике. Цель изобретения — расширение частотного диапазона детектируе„„SU„„1483666 А 1
2 мых сигналов. Устр-во содержит формирователь 1 меандра, сумматор 2 по модулю два и триггер 6. Цель дости-, гается введением в устройство умножителя 3 частоты на два, формирователя
4 тактовых импульсов и регистра 5 сдвига. Регистр 5 сдвига в данном устр-ве отслеживает изменения частоты входного сигнала, автоматически корректируя время задержки 3 З, необходимое для нормальной работы сумматора 2 по модулю два и устр-ва в целом.
2 ил, 1483666
Изобретение относится к радиотехнике и может быть использовано в приемниках фазоманипулированных сигналов °
Цель изобретения — расширение частотного диапазона детектируемых сигналов.
На фиг.1 изображена структурная электрическая схема предложенного детектора на фиг.2 — временная диаграмма.
Синхронный детектор фазоманипулированных сигналов содержит формирователь 1 меандра, сумматор 2 по модулю два, умножитель 3 частоты на два, формирователь 4 тактовых импульсов, регистр 5 сдвига и триггер 6.
Устройство работает следующим образом. 20
На вход детектора поступает сигнал U, (t) (фиг,2б), соответствующий модулирующей кодовой последовательности U (t) (фиг.2а) . На выходе формирователя 1 меандра формируется 25 сигнал U<(t) (фиг,2в) . Этот сигнал поступает на информационный вход регистра 5 сдвига, на первый вход сумматора 2 по модулю два и на Д-вход триггера 6, На выходе умножителя 3 30 частоты на два формируется гармонический сигнал U> (t) (фиг.2г), частота которого в два раза больше частоты входного сигнала U,(t), Сигнал
>(t) поступает на вход формировате 35 ля 4 тактовых импульсов. В формирователе 4 осуществляется формирование
I последовательности тактовых импульсов U 4(t) (фиг, 2д) в моменты пересечения нулевого уровня гармоническим сигналом U (t) . Последовательность тактовых импульсов U4(t) поступает на тактовый вход регистра 5 сдвига, на информационный вход которого по .дается сигнал U g(t) с Выхода форми 45 рователя 1 меандра. На выходе регистра 5 сдвига формируется сигнал
U+(t) (фиг.2е), задержанный во времени относительно сигнала U (t) на интервал времени Г = Т где Т вЂ” пе50 риод, высокочастотных колебаний вход.ного сигнала. Сигнал Н (а) поступает на второй вход сумматора 2 по модулю два. В этом сумматоре 2 осуществляется сложение по модулю два сигналов
Ug(t) и U+(t)i На выходе сумматора
2 по модулю два формируется сигнал
Н (t) (фиг,2ж), который поступает на С-вход триггера 6 с динамическим управлением. На выходе триггера 6 формируется сигнал U „(t) (фиг.2з), соответствующий модулирующей кодовой последовательности U0,(t) .
Анализ временных диаграмм показывает, что при поступлении на С-вход триггера 6 с динамическим управлением передних фронтов импульсов
Ug(t), т.е. при изменении на этом входе сигнала от "0" к "1", на информационном Д-входе триггера 6 присутствует "1" только при скачках фазы в сигнале U„(t), соответствующих переходам от "0" к "1" в модулирующей кодовой последовательности
U0(t). При скачках фазы в сигнале
U,(t), соответствующих переходам
От "i" к "0" в..кодовой последовательности Б (t), на Д-входе триггера
6 присутствует "0". Поэтому при пос,туплении на Д-вход триггера 6 сигнала U (t), а на С-вход триггера 6 сигнала U (t), на выходе этого триггера
6 осуществляется регенерация модулирующей кодовой последовательности
v,(t) .
Формула изобретения
Синхронный детектор фазоманипулированных сигналов, содержащий триггер, формирователь меандра, выход которого соединен с первым входом сумматора по модулю два, причем вход формирователя меандра является входом детектора, выходом которого является выход триггера, о т л и— ч а ю шийся тем, что, с целью расширения частотного диапазона детектируемых сигналов, в него введены регистр сдвига, формирователь тактовых импульсов и умножитель частоты на два, вход которого подключен к Входу формирователя меандра, выход которого соединен с информационным входом регистра сдвига и Д-входом триггера, С-вход которого подключен к выходу сумматора по модулю два, второй вход которого подключен к выходу регистра сдвига, тактовый вход которого соединен с выходом формирователя тактовых импульсов, вход ко" торого подключен к выходу умножителя частоты на два.
1483666 и,() а 5 (g) е
ue(<) u,(t)
Фиг. 2
Редактор M. Андрушенко
Заказ 2854/57 Тираж 626 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Я-35, Раушская наб., д. 4/5
Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101 и,(t)
Цг(1)
3 иМ и,() д
Составитель О.Геллер
Техред М.Дидык Корректор С.Черни
