Устройство для автоматического включения резервного излучателя

Устройство для автоматического включения резервного излучателя

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике. Цель изобретения - повышение надежности. Устройство содержит выводы для подключения основного и резервных излучателей света 1, 2 и 3, подключенные между шинами питания 4 и 5 через тиристоры 6, 7 и 8 соответственно. Управляющий электрод тиристора 6 соединен с положительной шиной питания через резистор 9 и конденсатор 10, зашунтированный резистором 11. Управляющие электроды тиристоров 7 и 8 подсоединены к средней точке RC- цепи из резисторов и конденсаторов 12, 13, 14 и 15 через транзисторы 16 и 17 соответственно. Базы транзисторов соединены с анодами тиристоров 6 и 7 через резисторы 18 и 19, а резисторы 20 и 21 подключены к положительной шине питания 4. При подаче напряжения на шины питания включается основной излучатель света,при неисправности основного излучателя включается резервный излучатель, при неисправности резервного излучателя включается следующий резервный изучатель. 1 з. п. ф - лы, 1 ил.

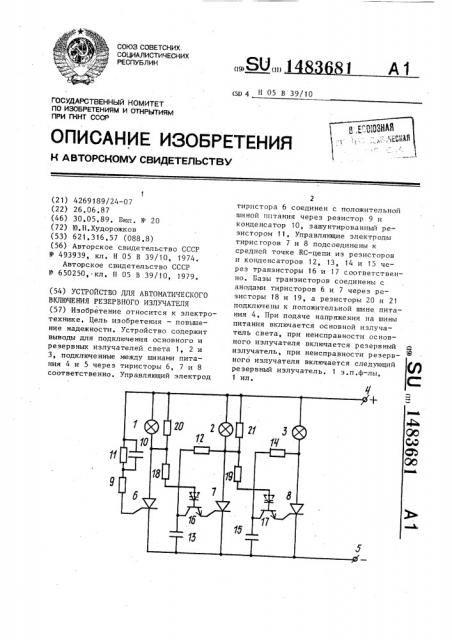

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (д1) 4 Н 05 В 39/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4269189/24-07 (22) 26.06.87 (46) 30.05.89. Бюл. Р 20 (72) Ю,Н,Худорожков (53) 621.316.57 (088.8) (56) Авторское свидетельство СССР

Ф 493939, кл. Н 05 В 39/10, 1974.

Авторское свидетельство СССР

)(650250, ° кл. Н 05 В 39/10, 1979. (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕ СКОГО

ВКЛЮЧЕНИЯ РЕЗЕРВНОГО ИЗЛУЧАТЕЛЯ (57) Изобретение относится к электротехнике, Цель изобретения — повышение надежности. Устройство содержит выводы для подключения основного и резервных излучателей света 1, 2 и

3, .подключенные между шинами питания 4 и 5 через тиристоры 6, 7 и 8 соответственно. Управляющий электрод

2 тиристора 6 соединен с положительной шиной питания через резистор 9 и конденсатор 10, зашунтированный резистором 11. Управляющие электроды тиристоров 7 и 8 подсоединены к средней точке RC-цепи из резисторов и конденсаторов 12, 13, 14 и 15 через транзисторы 16 и 17 соответственно. Базы транзисторов соединены с анодами тиристоров 6 и 7 через ре— зисторы 18 и 19, а резисторы 20 и 21 подключены к положительной шине питания 4. При подаче напряжения на шины питания включается основной излучатель света, при неисправности основного излучателя включается резервный д излучатель, при неисправности резервного излучателя включается следующий резервный излучатель. 1 з.п,ф-лы, 1 ил. ("

148368!

15

35

55

Изобретение относится к электротехнике и может использоваться в устройствах с резервированием источников света или тепла.

Цель изобретения — повышение надежности.

На чертеже показана схема предлагаемого устройства.

Излучатели 1, 2 и 3 подсоединены между шинами питания 4 и 5 через тиристоры 6, 7 и 8 соответственно, Управляющий электрод тиристора 6 подсоединен к положительной шине питания через резистор 9 и конденсатор

10, зашунтированный резистором 11, Управляющие электроды тиристоров 7 и 8 подсоединены к средней точке

RC-цепи из резисторов и конденсаторов 12 и 13, 14 и 15 через транзисторы 16 и 17 соответственно, Базы транзисторов подсоединены к анодам тиристоров 6 и 7 через резисторы 18 и 19, а излучатели света 1 и 2 зашунтированы резисторами 20 и ?1 соответственно, Пунктиром показана установка пороговых элементов, на— пример динисторов, могут быть установлены стабилитроны или.другие пороговые элементы, Устрочство функционирует следующим образом, При подаче напряжения на шины 4 и 5 питания полярностью, указанной на чертеже, включается тиристор 6, так как в его цепь управления подается ток через конденсатор 10 и резистор 9. Излучатель света 1 подсоединя-. ется к шинам питания, Транзистор 16 закрыт, а транзистор 17 открыт, так как база первого подсоединена к отрицательной шине питания через резистор 18 и тиристор 6, -а база второго — к положительной шине питания через резисторы 19 и 21, Тиристоры 7 и 8 не включены, так как на управлякщий электрод первого вообще ничего не поступает, а на управлякщий электрод второго поступает ток через резистор 14, не обеспечивающий включение тиристора, Конденсатор 13 заряжается через резистор 12 до напряжения питания. При перегорании излучателя 1 тиристор закрывается, так как резистор 20 выбран таким, что он не обеспечивает тока удержания тиристора во включенном состоянии, при этом транзистор 16 открывается и конденсатор 13 разряжается через цепь управления тиристора 7, который, включаясь, коммутирует излучатель 2 между шинами питания, При этом транзистор 17 закрывается и конденсатор 15 заряжается до напряжения питания„ При перегорании излучателя 2 транзистор 17 открывается, после погасания тиристора 7, и включается тиристор 8 током разряда конденсатора 15. При включении в базовые цепи транзисторов пороговых элемЕнтов надежность работы схемы увеличивается, так как если излучатель 2 устаHoDJIpH неисправным или его контакт с шиной питания нарушился, то при включении тиристора 7 транзистор 17 закроется, а откроется только при закрытии тиристора 7 и нарастании на его аноде напряжения больше, чем напря.кение пробоя порогового элемента, За это время конденсатор 15 должен зарядиться до уровня, обеспечивающего включение тиристора 8. формула изобретения

1 ° Устройство для автоматического включения резервного излучателя, содержащее положительную и отрицательную шины питания, RC-цепи по числу резервных излучателей, основную цепь из последовательно соединенных резисторов, конденсатор, один из выводов которого подключен к объединенным выводам резисторов основной цепи из последовательно соединенных резисторов, один из выводов которой соединен с положительной шиной питания, которая соединена с выводами для подключения основного и резервных излучателей, другие выводы для подключения основного и резервных излучателей соединены с анодами соответ— ствующих тиристоров по числу излучателей, катоды которых соединены с отрицательной шиной питания, о т л и ч а ю щ е е с я тем, что, с цепью повышения надежности, введены биполярные транзисторы и дополнительные цепи из последовательно соединенных резисторов по числу резервных излучателей, причем другой вывод конденсатора соединен с положительной шиной питания, другой вывод основной цепи из последовательно соединенных резисторов соединен с управляющим электродом тиристора основного излучателя, КС-цепи включены параллельно

1483681

Составитель В,Гудовский

Техред М.Дидык Корректор Н. Король

Редактор М.Андрушенко

Заказ 2855/57 Тираж 775 Подписное

8HHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5.Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 тиристорам резервных излучателей, резистором — к аноду тиристора, а конденсатором — к катоду тиристора, управляющие электроды тиристоров ре5 зервных излучателей соединены с эмиттерами соответствующих биполярных транзисторов, коллекторы которых подключены к объединенным выводам резистора и конденсатора соответствующих

RC — цепей, дополнительные цепи из последовательно соединенных резисторов одним выводом подключены к положительной шине питания, а другим выводом подключены к базам соответству щих биполярных транзисторов, объединенный вывод резисторов дополнительных цепей последовательно соединенных резисторов подключен к аноду предыдущего тиристора, 2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что введены пороговые элементы, через которые к другим выводам дополнительных цепей из последовательно соединенных резисторов подключены базы соответствующих биполярных транзисторов.
