Устройство для испытаний труб, имеющих утолщенные концы, внутренним давлением рабочей среды на прессе

Устройство для испытаний труб, имеющих утолщенные концы, внутренним давлением рабочей среды на прессе

Иллюстрации

Показать все

Реферат



Изобретение относится к испытаниям труб, имеющих утолщенные концы внутренним давлением и позволяет повысить надежность за счет обеспечения контроля открытия и закрытия опорного элемента. Опорный элемент выполнен в виде сегментов 3, связанных посредством спирального резьбового соединения 9 с опорным кольцом 8. Поворачивают рычаг 10 на заданный угол, контролируя при этом положение опорного элемента, сегменты 3 которого, приближаясь к трубе 2, зажимают ее. Подают рабочую среду в кольцевой паз 13 манжеты 12, уплотняя трубу 2. После чего подают рабочую среду в полость трубы 2 и испытывают ее. После стравливания рабочей среды поворотом рычага 10 отодвигают сегменты 3, контролируя при этом их положение. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1484304

А3 (51)4 Г 01 М 3/08

8.

11А 1 с111К . 1ЦЯ;1

1:,,; л(.1-1.ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ПАТЕНТУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21 ) 38881 53/? 5-28 (?2) 23.04.85 (31) P 3419500,9 (32) 25.05.84 (33) (46) 30.05.89, Бюл . N - 20 (71) Маннесманн, АГ (DR) (72) Рольф Хермес (DE) (53) 620.165.29 (088.8) (56) Латент ФРГ Ф 3307813, кл. С 01 M 3/08, 1983, 2 (54) УСТРОЙСТВО ДЛЯ ИСЛЫТАНИЙ ТРУБ, EfEIOllgfX УТОЛЩЕННЫЕ КОНЦЫ, ВНУТРЕННИМ

ДАБ111:НИЕМ РАБОЧЕЙ СРЕДЫ НА ПРЕССЕ (57) Изобретение относится к испытаниям труб, имеющих утолщенные концы, внутренним давлением и позволяет повысить надежность за счет обеспечения контроля открытия и закрытия опорного элемента, Опорньп элемент выполнен в виде сегментов 3, связан1484304 кольцевой паз 13 манжеты 1 2, уплотняя трубу 2. После чего подают среду н полость трубы 2 и испытывают ее.

После стравливания рабочей среды по1 воротом рычага 10 отодвигают сегменты 3, контролируя при этом их положение. 1 з.п. ф-лы„ 2 ил.

Устройство для испытаний труб содержит корпус 1 с центральным отверстием для размещения участка испытуемой трубы 2 с утолщенным концом. В корпусе 1 размещен опорный элемент, выполненный в виде сегментов 3 с радиальными направляющими пазами 4, в которых размещены радиально установленные направляющие планки 5, размещенные в пазах 6 втулки, выполненной в виде стакана 7 с осевым отверстием в дне, имеющим скругленные кромки.

Сегменты 3 взаимодействуют с опорным кольцом 8 посредством выполненных на их контактирующих поверхностях пазов и выступов, образующих спиральное резьбовое соединение 9. На опорном .кольце 8 закреплен рычаг 1О,проходящий через окно 11 корпуса 1, В полости стакана 7 размещена упругая уплотнительная манжета 12 с кольцевым пазом 13 на цилиндрической поверхности, который сообщен с радиаль- 35 ным отверстием 14 в стенке стакана

7, отверстием 15 в корпусе 1 и с системой подачи рабочей среды (не показана), Другой конец рычага 10 шарнирно связан со штоком 16 силового 4О цилиндра 17.

Устройство работает следующим образом. ных посредством спирального резьбового соединения 9 с опорным кольцом

8. Поворачивают рычаг 10 на заданный угол, контролируя при этом положение опорного элемента, сегменты 3 которого, приближаясь к трубе ?, зажимают ее. Подают рабочую среду в

Изобретение относится к испытаниям труб внутренним давлением и может быть использовано для испытаний труб с утолщенными концами.

Цель изобретения — повышение надежности за счет обеспечения контроля открытия и закрытия опорного элемента.

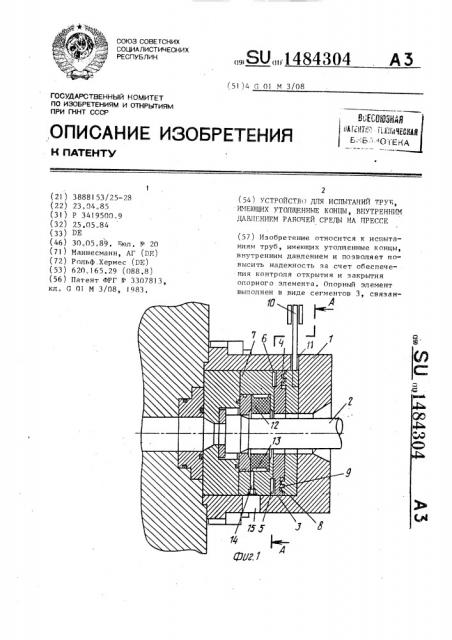

На фиг. I схематично изображено устройство для испытаний труб; на фиг. 2 — сечение А-А на фиг,1.

В полость силового цилиндра 17 глодают рабочую среду. Рычагом 10 поворачивают опорное кольцо 8 на заданный угол, контролируя при этом по его положению положение опорного элемента, При повороте кольца 8 через резьбовое соединение 9 усилие передается на сегменты 3, которые направляются по планкам 5 и движутся в зависимости от направления вра-. щения кольца 8 к трубе 2 или от нее.

После перемещения сегментов 3 к трубе 2, т.е. после зажима ее, подают рабочую среду в кольцевой паз 13 манжеты 12 через отверстия 14 и 15. Манжета 1 2 деформируется, уплотняя трубу 2. Манжета 1? пытается деформироваться в, щель между трубой 2 и дном стакана 7. Этому усилию противодействуют сегменты 3, Подают рабочую среду в полость трубы 2 и испытывают ее. После стравливания рабочей среды поворачивают рычаг 10, отодвигая сегменты 3 от трубы 2, одновременно контролируя положение сегментов 3 по положению рычага 10, Формула изобрет ения

1. Устройство для испытания труб, имеющих утолщенные концы, внутренним давлением рабочей среды на прессе, содержащее корпус с центральным отверстием дпя размещения расположенного со стороны утолщенного конца участка трубы, систему подачи рабочей среды, размещенные в отверстии корпуса и предназначенные для схватывания трубы опорный элемент, выполненный в виде установленных с возможностью радиального перемещения сегментов, упругую уплотнительную манжету с кольцевым пазом на внешней ци5 14 линдрической поверхности, и охватывающую последнюю втулку в виде стакана, имеющего радиальное отверстие,сообщенное с пазом манжеты и посредством

2, Устройство по п.1, о т л и— ч а ю щ е е с я тем, что оно снабжено силовым цилиндром, шток которого шарнирно связан с другим концом рычага, А-А

Составитель А.Грунина

Техред Л.Сердюкова

Редактор N.Ñåðåäа

Заказ 2858/59

Корректор С.Шекмар

Тираж 789

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 выполненного в стенке корпуса отверстия с системой подачи рабочеи среды, и осевое отверстие в дне, расположенном между сегментами и манжетой, о т л и ч а ю щ е е с я тем,что, с целью повышения надежности, оно снабжено опорным кольцом, установленными со стороны сегментом, противоположной втулке, и взаимодействующим с сегментами посредством выполненных на их контактирующих поверхностях с образованием спирального

84304

6 резьбового соединения пазов и выступов, радиально установленными направляющими планками, которые размещены в выполненных на контактирующих

5 поверхностях втулки и сегментов соответствующих радиальных пазах, и рычагом, один конец которого закреплен на опорном кольце, а в стенке

1ð корпуса выполнена окно, через кото— рое проходит рычаг.
