Устройство для тренировки спортсменов-единоборцев, преимущественно фехтовальщиков

Устройство для тренировки спортсменов-единоборцев, преимущественно фехтовальщиков

Иллюстрации

Показать все

Реферат



Изобретение относится к области спорта и позволяет повысить эффективность тренировки путем имитации реальных перемещений. Устройство включает балансирную доску 3, на коротком плече 5 которой размещается спортсмен, а на длинном плече 6 установлен манекен 1 с возможностью перемещения вдоль доски. При наступлении спортсмена плечо 6 с манекеном перевешивает его и манекен 1 скользит от него, как бы отступая. При отступлении спортсмена доска 3 наклоняется в другую сторону и манекен 1 переходит в наступление. Устройство позволяет имитировать бой без привлечения дополнительных лиц для управления манекеном и применения электропривода. 3 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (дц 4 А 63 В 69/00, 69/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BT0PCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4322994/31-1 2 (22) 30. 10. 87 (46) 07.06.89. Бюл. У 21 (71) Казахский институт физической культуры (72) В.В. Герасименко, В. Г. Герасименко, Э.И.Воинов, В.Э,Воинов и А.В.Герасименко (53) 685.648(088.8) (56) Авторское свидетельство СССР

Р 774566, кл. А 63 В 69/00, 1978, (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ

СПОРТСМЕНОВ-ЕДИНОБОРЦЕВ, ПРЕИМУЩЕСТВЕННО ФЕХТОВАЛЬЩИКОВ (57) Изобретение относится к области спорта и позволяет повысить зффек„„SU„„1484356 А 1

2 тивность тренировки путем имитации реальных перемещений. Устройство включает балансирную доску 3, на короткбм плече 5 которой размещается спортсмен, а на длинном плече 6 установлен манекен 1 с возможностью перемещения вдоль доски, При наступлении спортсмена плечо 6 с манекеном перевешивает его и манекен 1 скользит от него, как бы отступая. При отступлении спортсмена доска 3 наклоняется в другую сторону и манекен 1 переходит в наступление. Устройство позволяет имитировать бой без привлечения дополнительных лиц для управления манекеном и применения электропривода. 3 з.п. ф-лы, 4 ил. 1484356

Изобретение относится к спорту, а именно к устройствам для тренировки фехтовальщиков.

Цель изобретения — повышение эф5 фективности тренировки путем имитации реальных перемещений.

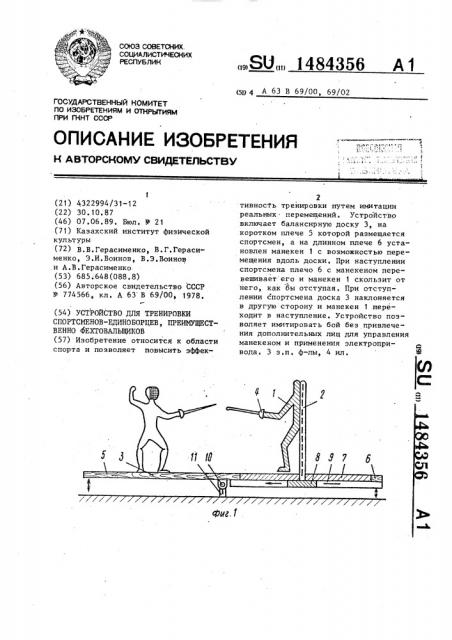

На фиг. 1 изображено предлагаемое устройство для тренировки, продольный разрез; на фиг. 2 - то же, вид свер- 1р ху; на фиг. 3 — то же, поперечный разрез; на фиг. 4 — размещение стойки в пазу балансирной доски, поперечное сечение.

Устройство содержит манекен t 15 связанный с вертикальной стойкой 2 и основанием для размещения спортсмена. Манекен 1 оснащен оружием 4. Основание 3 выполнено в виде балансирной доски с неравными плечами 5 и 6 20 и продольным пазом 7 на плече 6 большей длины, при этом манекен 1 закреплен на стойке 2, а последняя установлена в пазу 7 доски 3 свободно с воэможностью перемещения при изменении наклона доски от усилия спортсмена. Стойка 2 имеет на нижнем конце груз 8 прямоугольной формы, а доска

3 имеет соответствующий ему по форме желоб 9 для размещения груза 8. Вес 30 плеча 6.доски с манекеном 1 больше короткого ее плеча 5 в 3-5 раз. Доска

3 соединена шарниром 10 с опорой 11.

Устройство используют следующим образом. 35

Фехтовальщик размещается на коротком плече 5 Далансирной доски 3 устройства и принимает боевую стойку, при этом, перемещаясь на доске в направлении манекена 1 или от него, 40 фехтовальщик наклоняет доску вниз или иную сторону, в результате этого манекен 1 вместе со стойкой 2 и грузом 8 под действием силы тяжести насинает скользить по желобу 9. При 45 отступлении фехтовальщика на край плеча 5 доски 3 манекен скользит за спортсменом, а при перемещении фехтовальщика к опоре 11 манекен скользит от спортсмена. Таким образом, происходит имитация реальных перемещений противника фехтовальщика и возможно совершенствование широкого круга приемов фехтования в условиях, приближенных к боевым. Устройство позволяет. совершенствовать тактические комбинации, в том числе подготовительные действия с дальней дистанции, когда оружие спортсмена еще не может воздействовать на оружие манекена, при этом приведение в действие

"противника" происходит без привлечения дополнительных лиц для управления манекеном и применения электропривода.

Формула изобретения

1. Устройство для тренировки спортсменов-единоборцев, преимущественно фехтовальщиков, содержащее манекен, связанный с вертикальной стойкой и основанием для размещения спортсмена, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности тренировки путем имитации реальных перемещений, основание выполнено в виде балансирной доски с продольным пазом на одном ее плече, при этом манекен закреплен на стойке, а последняя установлена в пазу доски свободно с воэможностью перемещения при изменении наклона доски от усилия спорсмена.

2. Устройство по п. 1, о т л .ич а ю щ е е с я тем, что стойка имеет на нижнем конце груз прямо" угольной формы, а доска имеет соот-, ветствующий ему по форме желоб для -. раэмещения груза.

3. Устройство по п. 1, о т,л ич а ю щ е е с я тем, что вес. плеча доски с манекеном больше другого ее плеча в 3-5 раз.

4. Устройство по п. 1, о т л ич а ю щ е е с я тем, что доска выполнена с неравными плечами.

1484356

Ф 1 2 8 7 У

Фиг. Ф

Составитель В. Матвеев

Редактор И. Горная Техред М.Ходанич Корректор М. лароши

Заказ 2965/3 Тираж 371 Подписн ое

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

i 13035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
