Устройство для удаления отложений из полости трубопровода

Устройство для удаления отложений из полости трубопровода

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке труб изнутри, может быть использовано в водном и коммунальном хозяйствах и направлено на повышение технологичности путем автоматизирования процесса изменения режима работы устройства. Золотник 7 с упором 9 размещен с возможностью возвратно-поступательного перемещения относительно корпуса 1 и удерживается в переднем крайнем положении пружиной возврата 10. При этом каналы 11 доступа рабочего агента в полость 4 и к фронтальным отверстиям 6 перекрыты. При подаче рабочего агента последний истекает из реактивных сопел 3, обеспечивая перемещение устройства. При встрече с пробкой из отложений режим работы устройства автоматически меняется, золотник переключается в заднее положение, рабочий агент поступает в полость 4, упругая стенка 5 расширяется и устройство фиксируется в трубопроводе. Рабочий агент, истекая через отверстия 6, разрушает пробку, при этом золотник 7 возвращается пружиной 10 в переднее крайнее положение и устройство продолжает работу в первоначальном режиме. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg 4 В 08 В 9/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4325284/30-12 (22) 06.11.87 (46) 07.06.89, Бюл. Р 21 (75) В,Г ° Боргер (53) 62.39(088.8) (56) Авторское свидетельство СССР

В 797803, кл. В 08 В 9/04, 1978, (54) ус Ройс В0 gas ma onromний H3 noaocTH Tpmonposom (57) Изобретение относится к очистке труб изнутри, может быть использо. вано в водном и коммунальном хозяйствах и направлено на повышение технологичности путем автоматизирования процесса изменения режима работы устройства. Золотник 7 с упором 9 размещен с возможностью возвратнопоступательного перемещения относительно корпуса 1 и удерживается в

„„SU„„1484392 А 1

2 переднем крайнем положении пружиной возврата 10. При этом каналы 11 доступа рабочего агента в полость 4 и к фронтальным отверстиям б перекрыты. При подаче рабочего агента последний истекает из реактивных сопел 3> обеспечивая перемещение устройства. При встрече с пробкой из отложений режим работы устройства автоматически меняется, золотник переключается в заднее положение, рабочий агент поступает в полость 4, .упругая стенка 5 расширяется и устройство фиксируется в трубопроводе.

Рабочий агент, истекая через отверстия 6, разрушает пробку, при этом золотник 7 возвращается пружиной 10 в переднее крайнее положение и устройство продолжает работу в первоначальном режиме. 1 s.ï.ô-лы, 2 ип.

1484392 1

30

Иэобрет ние относится к области очистки труб устройствами, перемещающимися вдоль трубы изнутри, и может бытh HcIIolIbçîâàíî в водном и коммунальном хозяйствах.

Цель изобретения — повышение технологичности устройства путем авто. матизирования процесса изменения режима работы.

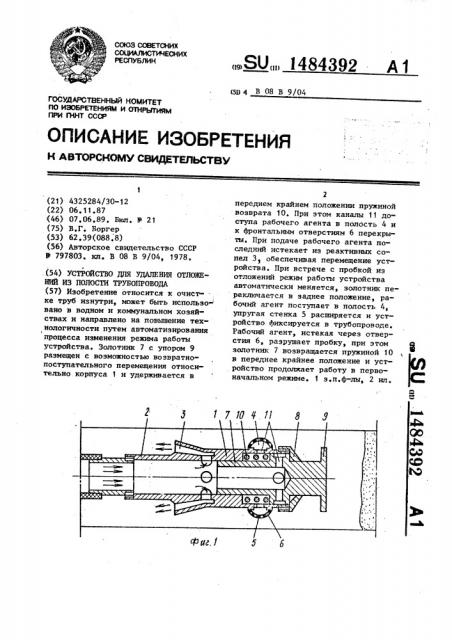

На фиг. 1 изображено устройство при одном из режимов работы, продольный разрез; íà фиг. 2 — то же, при измененном режиме работы.

Устройство для очистки полости трубопровода имеет полый корпус 1 с патрубком 2 для подвода рабочего агента. В корпусе выполнены реактивные сопла 3 и кольцевая полость 4.

Кольцевая полость имеет эластичную стенку 5. Устройство имеет в передней по ходу его перемещения части фронтальные отверстия 6 для выхода рабочего агента. Эти отверстия могут быть выполнены в эластичной стенке 5.

По оси корпуса 1 установлен с возможностью возвратно-поступательного перемещения золотник 7, передний конец которого выступает за передний торец 8 корпуса 1 и снабжен упором 9.

Золотник 7 взаимодействует с пружи» ной 10 возврата, которая удерживает золотник в переднем крайнем положении, при котором каналы 11 подвода рабочего агента к фронтальным отверстиям и в кольцевую полость перекрыTbI „

Устройство для очистки полости трубопровода работает следующим образом.

Корпус 1 устройства посредством патрубка 2 присоединяют к шлангу, по которому подводят рабочий агент под давлением. Золотник 7 при этом удерживается пружиной 10 возврата в крайнем переднем положении, при котором каналы 11 подвода рабочего агента в полость 4 и к фронтальным отверстиям 6 перекрыты. Эластичная стенка 5 в нормальном положении сжата, ее наружный диаметр меньше диаметра трубопровода. Рабочий агент, истекая из реактивных сопел 3, совершает работу по очистке и обеспечивает перемещение устройства вдоль трубonровода изнутри.

При наличии в трубопроводе пробки из отложений устройство взаимодействует с ней посредством упора 9 золотника 7. 11ри этом под действием реактивных сил корпус 1 продвигается относительно золотника 7 и1еред, золотник 7 перемещается таким образом в заднее положение (фиг. 2), при котором открываются каналы 11.

В этом случае режим работы устройства автоматически изменяется.

Рабочий агент поступает в полость

4, распирает изнутри эластичную стенку 5 и в образованную герметично выгороженную стенкой 5 полость трубопровода через отверстия 6 поступает рабочий агент под давлением, От перемещения назад устройство зафиксировано в результате взаимодействия стенки 5 с внутренней поверхностью трубопровода. Избыточное давление рабочего агента выдавливает пробку, а струи, истекающие из отверстий 6, разрушают ее. По мере разрушения пробки упор 9 освобождается, золотник под действием пружины 10 перемещается в переднее крайнее положение и устройство переходит автоматически на работу в первоначальном режиме.

Использование предлагаемого изобретения позволяет повысить степень автоматизации работ п очистке полости трубопроводов.

Формула изобретения

1. Устройство для удаления отложений из полости трубопровода, содер" жащее полый корпус с патрубком для подвода рабочего агента и кольцевой полостью с эластичной наружной стенкой, установленный в корпусе по его оси с возможностью возвратно-поступательного перемещения золотник, пружину возврата золотника, выполненные в корпусе реактивные сопла и каналы дпя подвода рабочего агента в кольцевую полость и каналы для выхода рабочего агента в передней по ходу перемещения части устройства, о т л ичающее с я тем, что, с целью повышения технологичности устройства путем автоматизирования процесса изменения режима работы, золотник снабжен упором, выступающим за передний торец корпуса, кольцевая полость размещена перед реактивными соплами, а пружина возврата установлена с возможностью возврата золотника в перед1484392

Составитель Е. Стругальский

Техред Л,Сердюкова Корректор И. Муска

Редактор Л. Гратилло

Заказ 2968/5 Тираж 535 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

11303), Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент ., r.Óærîðîë, уя. ài арина,I

II lt ! и 101 н hðäé í полож н1я, при котором каналы подвода рабочег

2., устройство по п. 1, и т л ич а ю щ е е с я тем, что каналы для выхода рабочего агента в передней части устройства выполнены на переднем торце эластичной стенки.
