Расточная головка
Патент 1484455
Авторы
Классы МПК
Расточная головка
Иллюстрации
Реферат
Изобретение относится к области машиностроения и может быть использовано при растачивании отверстий. Целью изобретения является упрощение конструкции головки за счет упрощения конструкции механизма доворота резца. Резец 2 вставлен в эксцентричное отверстие б резцедержателя 3, на котором выполнена эксцентричная поверхность а , причем величины указанных эксцентриситетов равны между собой. Настройка на размер осуществляется поворотом резцедержателя 3 в корпусе 1. Одновременно с поворотом резцедержателя 3 через упругие сателлиты 7, жестко связанные с корпусом посредством осей 4, на резец 2 передается компенсирующий доворот резца. При этом для сохранения постоянства узлов резания передаточное отношение планетарной передачи равно -1/2. 3 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (59 4 В 23 В 29 034
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ го
ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГННТ СССР (21) 4090282/25-08 (22) 14.07.86 (46) 07.06.89. Бюл. № 21 (72) А А. Пашков и А. Г. Тен (53) 621.952-229.2 (088.8) (56) Авторское свидетельство СССР № 1291295, кл, В 23 В 29/034, 1984. (54) РАСТОЧНАЯ ГОЛОВКА (57) Изобретение относится к области машиностроения и может быть использовано при растачивании отверстий. Целью изобретения является упрощение конструкции головки за счет упрощения конструкции механизма доворота резца. Резец 2 вставлен
„„SU 1484455 А1
2 в эксцентричное отверстие б резцедержателя 3, на котором выполнена эксцентричная поверхность а, причем величины указанных эксцентриситетов равны между собой. Настройка на размер осуществляется поворотом резцедержателя 3 в корпусе 1.
Одновременно с поворотом резцедержателя 3 через упругие сателлиты 7, жестко связанные с корпусом посредством осей 4, на резец
2 передается компенсирующий доворот резца. При этом для сохранения постоянства узлов резания передаточное отношение планетарной передачи равно - . 3 ил.
1484455Изобретение относится к машиностроению и может быть использовано при растачивании отверстий.
Цель изобретения — упрощение конструкции головки за счет упрощения конструкции механизма доворота резца.

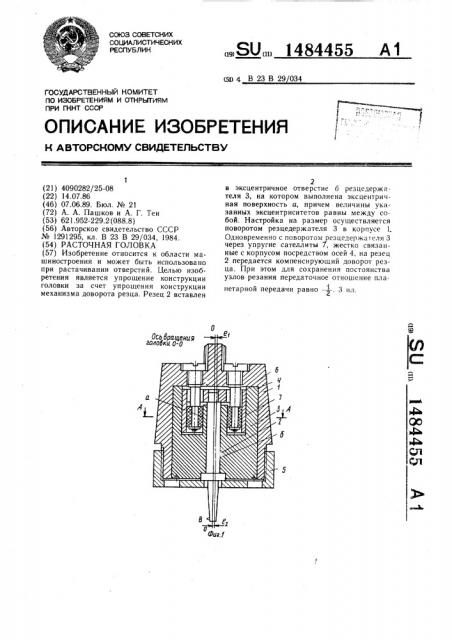

На фиг. 1 изображена расточная головка, продольный разрез; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — схема работы расточной головки.
Расточная головка состоит из корпуса
1, расточного резца 2, эксцентрикового резцедержателя 3, неподвижных осей 4, гайки 5, втулки 6, сателлитов 7. Резцедержатель 3 с эксцентричной поверхностью а вставлен в отверстие корпуса 1 (с величиной эксцентриситета ei), а резец 2 встав.лен в эксцентричное отверстие б резцедержателя 3 (с величиной эксцентриситета е, причем е1=е ).
Настройка расточного резца 2 на требуемый размер расточки осуществляется путем поворота резцедержателя 3 в корпусе 1 при ослабленной гайке 5. При этом за счет наличия эксцентриситета при повороте резцедержателя происходит изменение положения вершины резца В относительно оси вращения расточной головки 0 — О, т.е. изменение радиуса расточки. Одновременно с поворотом резцедержателя через упругие сателлиты 7, жестко связанные с корпусом посредством осей 4, на резец 2 через втулку 6 передается компенсирующий доворот резца.
Обозначения, принятые на фиг. 3:
Π— ось вращения расточной головки;
О, — ось вращения резцедержателя;
Ор — ось вращения резца;
 — положение вершины резца в исходном положении;
 — положение вершины резца при настройке с компенсирующим доворотом;
 — положение вершины резца при настройке без компенсирующего доворота; о — погрешность положения передней поверхности резца относительно оси вращения ro.÷îâêè в случае настройки без компенсирующего доворота; а — угол поворота резцедержателя при настройке на размер; сс/2 — угол компенсирующего доворота резца.
Как видно из схемы, в случае равенства эксцентриситетов е1 и е ОвОрО = — =90 — а/2;
" О,с=90, а О,й= О,О О; откуда угол компенсирующего доворота определяется ЙС с= аОрс — "э.Орд=а/2, т.е. необходимый угол компенсирующего доворота равен половине угла поворота резцедержателя при настройке резца на раз15 мер, причем направление компенсирующего доворота должно быть противоположным.
Требуемое передаточное отношение
i= 1/2 между резцедержателем и резцом обеспечивается планетарным механизмом, у которого взаимосвязь между диаметрами
2 d резца и d резцедержателя осуществляется при помощи сателлитов 7, причем для обеспечения постоянного контакта между сателлитами и диаметрами di и d2 сателлиты выполнены упругими.
25 Формула изобретения
Расточная головка, содержащая корпус, резцедержатель, установленный с возможностью поворота эксцентрично относительно оси вращения головки, с отверстием для уста30 новки резца, механизм радиального перемещения резца, размещенный в полости корпуса, и механизм доворота резца, отличающаяся тем, что, с целью упрощения конструкции, механизм доворота выполнен в виде планетарной передачи, сателлиты ко35 торой выполнены упругими и установлены с возможностью взаимодействия с резцедержателем и поверхностью полости корпуса, причем поверхность резцедержателя, предназначенная для взаимодействия с- сателли40 тами, выполнена эксцентрично его оси вращения, а величина указанного эксцентриситета равна величине эксцентриситета между осью отверстия и осью резцедержателя, при этом передаточное отношение передачи равно -- (1484455
Составитель С. Бер
Редактор В. Данко Техред И. Верес Корректор М. Самборская
Заказ 2973/8 Тираж 831 Поди исное
BHHHHH Государственного комитета по изобретениям и открытиям при ГКНТ СССР
1!3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, I A !
