Реферат



Изобретение относится к области комбинированных методов с электрическим и механическим воздействием на заготовку. Цель изобретения - расширение технологических возможностей хонинговальных головок. Корпус головки выполнен составным в виде верхнего 1 и нижнего 2 сменных колец, жестко соединенных стойками 3. Кольца 1 и 2 имеют направляющие пазы для размещения держателей брусков и отверстия для установки клинового разжима брусков в виде штоков 7. Штоки 7 в верхней части соприкасаются с нажимным диском 8 и своими наклонными плоскостями контактируют с коническими поверхностями закрепленных на держателях винтов 9. При работе механизм разжима брусков хонинговального станка через толкатель 11 передает усилия на диск 8, который воздействует на штоки 7, подвигающие держатели 6 с брусками 5 к обрабатываемой поверхности и прижимающие их к этой поверхности с требуемым усилием. 4 ил.

СОЮЗ СОВЕТСНИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН ИИ,"Щ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4262319/30-08 (22) 15.06.87 (46) 07.06.89. Бюл. и - 21 (71) Кишиневский сельскохозяйственный институт им. М.В. Фрунзе (72) В.И. Балан, В.А. Черемпей и В.Ф. Горобец (53) 621.9.047 (088.8) (5á) Авторское свидетельство СССР

У 952501, кл . В 23 Н 5/06, 1981.

1 (54) ХОНИНГОВАЛЬНАЯ ГОЛОВКА (57) Изобретение относится к области комбинированных методов с электрическим и механическим воздействием на заготовку. Цель изобретения— расширение технологических воэможностей хонинговальных головок. Корпус головки выполнен составным в

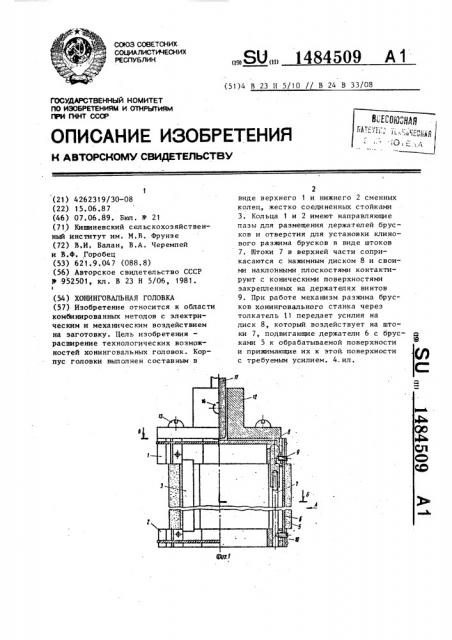

„„SU„„1484509 А 1 (51)4 В 23 Н 5/10 // В 24 В 33/08

2 виде верхнего 1 и нижнего 2 сменных колец, жестко соединенных стойк.ами

3 ° Кольца 1 и 2 имеют направляющие пазы для размещения держателей брусков и отверстия для установки клинового разжима брусков в виде штоков

7. Штоки 7 в верхней части соприкасаются с йажимным диском 8 и своими накловными плоскостями контактируют с коническими поверхностями закрепленных на держателях винтов

9. При работе механизм разжима брусков хонинговального станка через толкатель 11 передает усилия на диск 8, который воздействует на штоки 7, подвигающие держатели 6 с брусЮ ками 5 к обрабатываемой поверхности и прижимающие их к этой. поверхности с требуемым усилием. 4 ил.

С:

1484509 I0

Изобретение относится к комбинированным методам обработки с электрическим и механическим воздействием на заготовку.

Целью изобретения является расши5 рение технологических возможностей.

На фиг.1 приведена хонинговальная головка, общий вид; на фиг. 2 — нид

А на фиг.l; на фиг.3 — разрез Б-Б на фиг.1; на фиг.4 — разрез В-В на фиг.3.

Хонинговальная голонка состоит из составного корпуса, включающего верхнее 1 и нижнее 2 сменные кольца, жестко связанные между собой стойками 3 и имеющие направляющие поверхности 4 для перемещения деталей механизма раэжима брусков 5.

Механизм разжима включает держатели 6, с одной стороны которых закреплены бруски 5, а с другой размещены регулируемые по длине штоки

7, которые в верхней части соприкасаются с нижним диском 8, а своими наклонными плоскостями контактируют с коническими поверхностями закрепленных на держателях 6 винтов 9,фиксируемых гайками .10. Толкатель 11 механизма разжима брусков, передающий осевые усилия через нажимной диск

8 соприкасающимся с ним штоком, перемещается в центральном отверстии фланца 12, который жестко связан с верхним кольцом 1 при помощи винтов

13 и имеет штифты 14 для соединения со шпинделем станка. Кольцевые пружины 15, при помощи которых осуществляется возврат брусков 5 иэ рабочего в исходное положение и контакт поверхностей штоков 7, расположены в пазах верхнего 1 и нижнего 2 колец. В связи с тем, что нажимной диск 8 не жестко связан с толкателем 11 механизма брусков, т.е. механизм разжима выполнен плавающим, появляется возможность индивидуально регулировать давление каждого бруска 5.

Хонинговальная головка работает следующим образом. 50

С помощью фланца 12 головка соединяется со шпинделем станка, после она вводится в отверстие детали.

Подвод электролита и технологического тока осуществляется из не- 55 подвижного перфорированного полого электрода (не показан), расположенного внутри детали соосно с хонинговальной головкой.

Затем включается подача электролита, а хонголовке сообщаются от привода станка вращательное и возвратно-поступательное движения. Механизм разжима брусков через толкатель 11 передает усилия на диск 8, который воздействует на штоки 7, подвигающие держатели с брусками 5 к обрабатываемой поверхности и прижимающие их к этой поверхности с требуемым усилием.

При настройке хонинговальной голонки для обработки соответствующей поверхности (конической, цилиндрической) изменяют длину составных штоков 7 и положение винтов 9, вращая их относительно держателя 6.

В процессе обработки отверстий при переходе от одного диаметра к другому корпус хонголовки разбирается и в нем устанавливается верхнее 1 и нижнее 2 кольца, нажимной диск требуемого размера, а остальные детали хонголовки остаются неизменными. Предложенная хонголовка позволяет обрабатывать детали, форма и размер которых изменяется в большом диапазоне.

Формула изобретения

ХонинговалЬная головка для электрохимических процессов нанесения и съема металла, содержащая корпус, держатели брусков с кольц ными пружинами, толкатель и клиновой механизм разжима брусков, о т л и ч а ю щ ая с я тем, что, с целью расширения технологических возможностей, она снабжена нажимным диском, а корпус выполнен составным в ниде верхнего и нижнего сменных колец, жестко связанных стойками и имеющих направляющие пазы для размещения держателей брусков и отверстия для установки клиновых элементов механизма разжима брусков, при этом клиновые элементы выполнены в виде регулируемых по длине штокон, в верхней части соприкасающихся с нажимным диском и контактирующих с закрепленными на держателях винтами клиновыми поверхностями.

1484509 дид Ф
