Реферат



Класс 42k, 45о2

Юв 148570

С С С Р

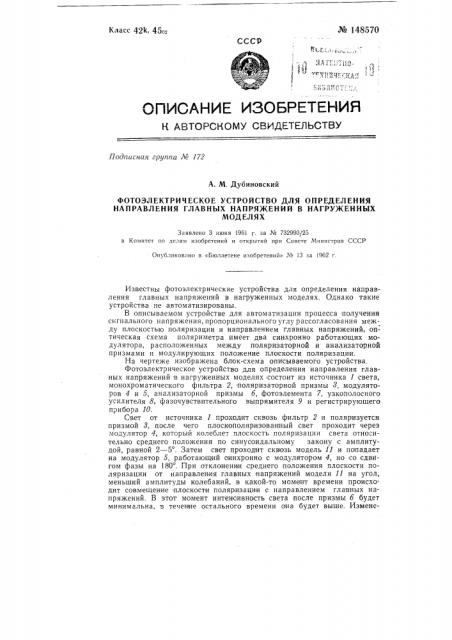

СПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 172

А. М. Дубиновский

ФОТОЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

НАПРАВЛЕНИЯ ГЛАВНЫХ НАПРЯЖЕНИЙ В НАГРУЖЕННЫХ

МОДЕЛЯХ

Заявлено 3 июня 1961 г. за Л1а 732990/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ЛЪ 13 за 1962 г.

Известны фотоэлектрические устройства для определения направления главных напряжений в нагруженных моделях. Однако такие устройства не автоматизированы.

В описываемом устройстве для автоматизации процесса получения сигнального напряжения, пропорционального углу рассогласования между плоскостью поляризации и направлением главных напряжений, оптическая схема поляриметра имеет два синхронно работающих модулятора, расположенных между поляризаторной и анализаторной призмами и модулирующих положение плоскости поляризации.

На чертеже изображена блок-схема описываемого устройства.

Фотоэлектрическое устройство для определения направления главных напряжений в нагруженных моделях состоит из источника 1 света, монохроматического фильтра 2, поляризаторной призмы 8, модуляторов 4 и 5, анализаторной призмы б, фотоэлемента 7, узкополосного усилителя 8, фазочувствительного выпрямителя 9 и регистрирующего прибора 10.

Свет от источника 1 проходит сквозь фильтр 2 и поляризуется призмой 3, после чего плоскополяр изованный .свет проходит через модулятор 4, который колеблет плоскость поляризации света относительно среднего положения по синусоидальному закону с амплитудой, равной 2 — 5 . Затем свет проходят сквозь модель 11 и попадает на модулятор 5, работающий синхронно с модулятором 4, но со сдвигом фазы на 180 . При отклонении среднего положенмя плоскости поляризации от направления главных напряжений модели 11 на угол, меньший амплитуды колебаний, в какой-то момент времени про|исходит совмещение плоскости поляризации с направлением главных напряжений. В этот момент интеноивность света после призмы б будет минимальна, в течение остального времени она будет выше. Измене№ 148570

Предмет изобретения

Фотоэлектр ическое устройство для определения направления главных напряжений в нагруженных моделях, о т л и ч а ю щ е е с я тем, что, с целью автоматизации процесса получения сигнального напряжения, пропорционального углу рассогласования между плоскостью поляризации |и направлением главных напряжений, оптическая схема:поляриметра содержит два синхронно работающих модулятора, расположенных между поляризаторной,и анализаторной призмами и модулирующих положение плоскости поляризации.. Редактор Л. Н. Гольцов Техред А А Камышиикова Корректор H. Щербакова

Формат бум. 70р, 108:/„ Объем 0 18 изд. л

Тираж 900 Цена 4 коп. изобретений и открытий при Совете Министров СССР

Центр, М. Черкасский пер., д, 2/6.

Г1одп. к печ. 20/ v 1-62 г.

Зак. 6736

ЦБТИ Комитета по делам

Москва, Типография ЦБТИ, Москва, Петровка, 14. ние переменной составляющей светового потока во времени определяется таким образом углом рассогласования между средним положением плоскости поляризации и направлением главных напряжен ий в данной точке модели 11.

Если рассогласование отсутствует, то световой поток изменяется с частотой, равной удвоенной частоте модуляции. При наличии угла рассогласования изменение светового потока происходит с частотой, равной частоте модуляции. Изменение знака угла рассогласования вызь васт изменение фазы колебаний на 180 с сохранением частоты колебаний.

После выхода из анализаторной призмы б световой поток попадает в фотоэлемент 7, преобразующий изменение светового потока в электрическое напряжение, изменяющееся во времени по тому же закону. Это напряжение поступает на вход усилителя 8, настроенного на частоту модуляции. С выхода усилителя 8 напряжение подается на выпрямитель 9, выделяющий из сигнального напряжения составляющую основной частоты модуляции. Выходное .напряжение выпрямителя 9 пропорционально по величине и знаку углу рассогласования, фиксация которого производится при помощи прибора 10.

Описываемое устройство позволяет обеспечить независимость результатов от условий эксперимента, производить оптимальное регулирование, облегчить условия труда обслуживающего персонала и повысить точность измерений,
