Жо 148688

Класс 47гг, 26ю2

Да, 41

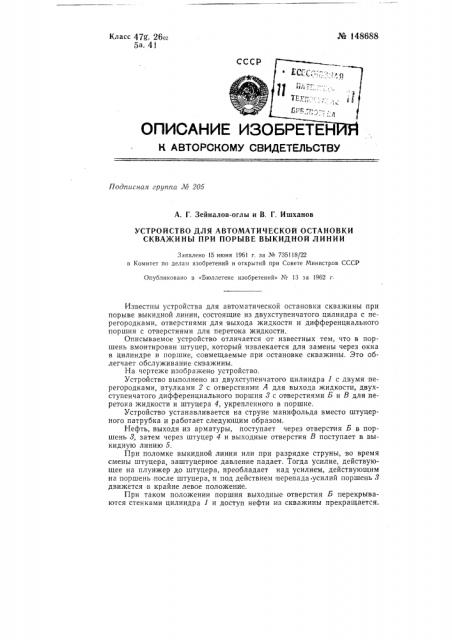

ОПИСАНИ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

Подписная группа Лги 205

А. Г. Зейналов-оглы и В. Г. Ишханов

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ОСТАНОВКИ

СКВАЖИНЫ ПРИ ПОРЫВЕ ВЫКИДНОЙ ЛИНИИ

Заявлено 15 июня 1961 г, за № 735118/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 13 за 1962 г.

Известны устройства для автоматической остановки скважины при порыве выкидной линии, состоящие из двухступенчатого цилиндра с перегородками, отверстиями для выхода жидкости и дифференциального поршня с отверстиями для перетока жидкости.

Описываемое устройство отличается от известных тем, что в поршень вмонтирован штуцер, который извлекается для замены через окна в цилиндре и поршне, совмещаемые при остановке скважины. Это облегчает обслуживание скважины.

На чертеже изображено устройство.

Устройство выполнено из двухступенчатого цилиндра 1 с двумя перегородками, втулками 2 с отверстиями А для выхода жидкости, двухступенчатого дифференциального поршня 3 с отверстиями Б и В для перетока жидкости и штуцера 4, укрепленного в поршне.

Устройство устанавливается на струне манифольда вместо штуцерного патрубка и работает следующим образом.

Нефть, выходя из арматуры, поступает через отверстия Б в поршень 8, затем через штуцер 4 и выходные отверстия В поступает в выкидную линию 5.

При поломке выкидной линии или при разрядке струны, во время смены штуцера, заштуцерное давление падает. Тогда усилие, действующее на плунжер до штуцера, преобладает над усилием, действующим на поршень .после штуцера, и под действием перепада усилий поршень 8 движется в крайне левое положение.

При таком положении поршня выходные отверстия Б перекрываются стенками цилиндра 1 и доступ нефти из скважины прекращается. № 148688

При нахождении поршня в крайнем левом положении штуцер останаправляется против, окна Г. Отодвинув защелки б, достают штуцер 4 и, если, необходимо, меняют его.

При необходимостями смены штуцера искусственно понижают давление, переключив скважину с выкидной линии в какую-либо емкость.

J Предмет изо бретения

Устройство для автоматической остановки скважины при порыве выкидной линии, состоящее из двухступенчатого цилиндра с перегородками и отверстиями для выхода жидкости и дифференциального поршня с отверстиями для перетока жидкости, отл и ч а ющее с я тем, что, с целью облегчения обслуживания скважины, в поршень вмонтирован штуцер, который извлекается для замены через окна в цилиндре и поршне, совмещаемые при остановке скважины.
