Аварийный отсекающий клапан к газовому трубопроводу

Аварийный отсекающий клапан к газовому трубопроводу

Иллюстрации

Показать все

Реферат



¹ 148693

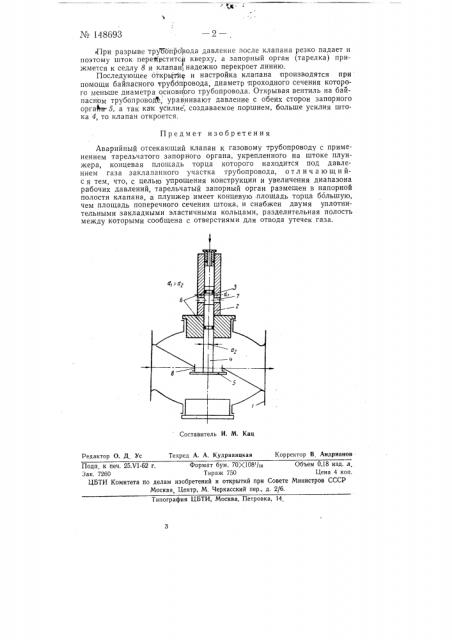

«При разрыве трубопровода давление после клапана резко падает и поэтому шток переместится кверху, а запорный орган (тарелка) прижмется к седлу 8 и клапан, надежно перекроет линию.

Последующее открь(ч"ие и настройка клапана производятся при помощи байпасного трубопровода, диаметр проходного сечения которого меньше диаметра основного трубопровода. Открывая вентиль на байпасном трубопроводе; уравнивают давление с обеих сторон запорного органа-5, а так как усилие, создаваемое поршнем, больше усилия штока 4, то клапан откроется.

Предмет изобретения

Аварийный отсекающий клапан к газовому трубопроводу с применением тарельчатого запорного органа, укрепленного на штоке плунжера, концевая площадь торца которого находится под давлением газа заклапанного участка трубопровода, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции и увеличения диапазона рабочих давлений, тарельчатый запорный орган размещен в напорной полости клапана, а плунжер имеет концевую, площадь торца ббльшую, чем площадь поперечного сечения штока, и снабжен двумя уплотнительными закладными эластичными кольцами, разделительная полость между которыми сообщена с отверстиями для отвода утечек газа.

Составитель И. M. Кац

Редактор О. Д, Ус

Техред А. А. Кудрявицкая Корректор В Андрианов

Поди. к печ. 25.VI-62 г. Формат бум. 70К108 /is Объем,18 изд. л.

Зак. 7260 Тираж 750 Цена 4 коп.

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Центр, М, Черкасский пер., д. 2/6.
