¹ 148726

Класс 58Ь, 14 ссСв

Г

" ТГ

«3

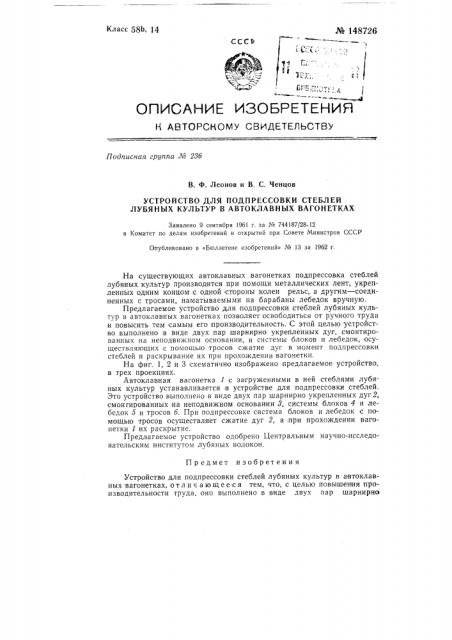

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа ¹ 286

В. Ф, Леонов и В. С. Ченцов

УСТРОЙСТВО ДЛЯ ПОДПРЕССОВКИ СТЕБЛЕЙ

ЛУБЯНЫХ КУЛЬТУР В АВТОКЛАВНЫХ ВАГОНЕТКАХ

Заявлено 9 сентября 1961 г. за ¹ 744187/28 12 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 13 за 1962 г.

На существующих автоклавных вагонетках подпрессовка стеблей лубяных культур производится при помощи металлических лент, укрепленных одним концом с одной стороны колеи рельс, а другим — соединенных с тросами, наматываемыми на барабаны лебедок вручную.

Предлагаемое устройство для подпрессовки стеблей лубяных культур в автоклавных вагонетках позволяет освободиться от ручного труда и повысить тем самым его:производительность. С этой целью устройство выполнено в виде двух пар шарнирно укрепленных дуг, смонтированных на неподвижном основании, и системы блоков и лебедок, осуществляющих с помощью тросов сжатие дуг в момент подпрессовки стеблей и раскрывание их при прохождении вагонетки.

На фиг. 1, 2 и З,схематично изображено предлагаемое устройство„ в трех проекциях.

Автоклавная вагонетка 1 с загруженными в ней стеблями лубяных культур устанавливается в устройстве для подпрессовки стеблей.

Это устройство выполнено в виде двух пар шарнирно укрепленных дуг2, смонгированных на неподвижном основании 3, системы блоков 4 и лебедок 5 и тросов 6. При подпрессовке система блоков и лебедок с помощью тросов осуществляет сжатие дуг 2, а гири прохождении вагонетки 1 их раскрытие.

Предлагаемое устройство одобрено Центральным научно-исследовательским институтом лубяных волокон.

Предмет изобретения

Устройство для подпрессовки стеблей лубяных культур в автоклавных вагонетках, от л и ч а ю щ е е с я тем, что, с целью повышения производительности труда, оно выполнено в виде двух пар шарнирно № 148726 укрепленных дуг, смонтированных на неподвижном основании, и системы блоков и лебедок, осуществляющих с помощью тросов сжатие дуг в момент подпрессовки стеблей и раскрывание их при прохождении вагонетки.

Фиг.1

Фиг.2 № 148726

Фиа 3
