Паста на основе молибдена
Иллюстрации
Реферат

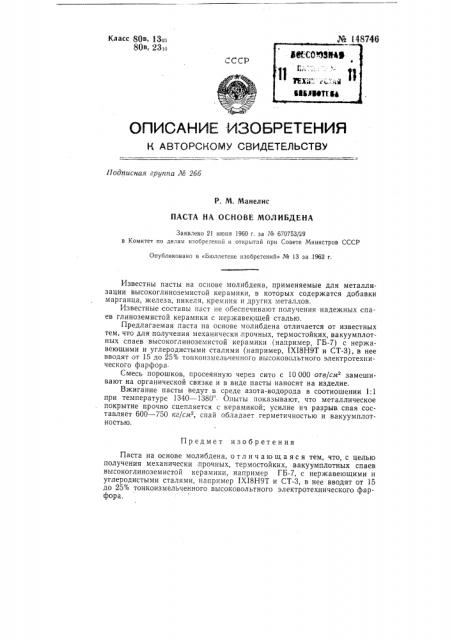

Юи I148746
Класс 80в, 13оз
80в, 231о
CCCP
OllVICAHVIE ИЗОБ КТКНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа М 2бб
P. М. Манелис
ПАСТА HA ОСНОВЕ МОЛИБДЕНА
Заявлено 21 июня 1960 г. за № 670753/29 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» № 13 за .1962 г.
Предмет изобретения
Паста на основе молибдена, отличающаяся тем, что, с целью получения механически .прочных, термостойких, вакуумплотных спаев высокоглиноземистой керамики, например ГБ-7, с нержавеющими и углеродистыми сталями, например IXI8H9T и СТ-З, в нее вводят от 15 до 25 /о тонкоизмельченного высоковольтного электротехнического фарфора.
Известны пасты на основе молибдена, применяемые для металлизации высокоглиноземистой керамики, в которых содержатся добавки марганца, железа, никеля, кремния и других металлов.
Известные составы паст не обеспечивают получения надежных спаев глиноземистой керамики с нержавеющей сталью.
Предлагаемая паста на основе молибдена отличается от известных тем, что для получения механически .прочных, термостойких, вакуумплотных спаев высокоглиноземистой керамики (например, ГБ-7) с нержавеющими и углеродистыми сталями (например, IXI8H9T и СТ-3), в нее вводят оТ 15 до 25 /о тонкоизмельченного высоковольтного электротехнического фарфора
Смесь порошков, просеянную через сито с 10 000 отв/см замешивают на органической связке и в виде пасты наносят на изделие.
Вжигание пасты ведут в среде азота-водорода в соотношении 1:1 при температуре 1340 — 1380" Опыты показывают, что металлическое покрытие прочно сцепляется с керамикой; усилие нз разрыв спая составляет 600 — 750 кг/см, спай обладает герметичностью и вакуумплотно стью.
