Класс 7с, 18

148782

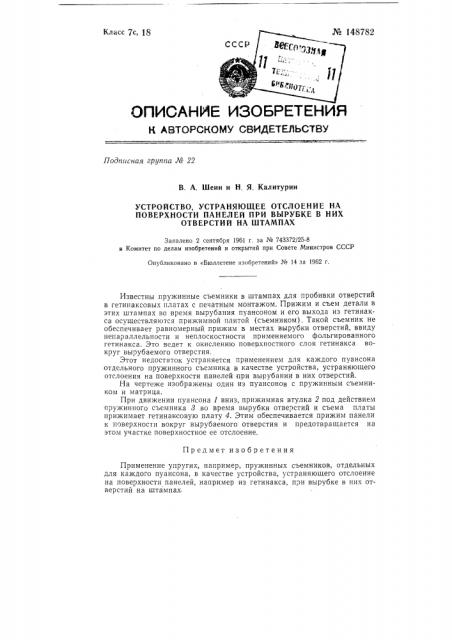

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная грутга М 22

В. А. Шеин и Н. Я. Калитурин

УСТРОЙСТВО, УСТРАНЯЮЩЕЕ ОТСЛОЕНИЕ НА

ПОВЕРХНОСТИ ПАНЕЛЕЙ ПРИ ВЫРУБКЕ В НИХ

ОТВЕРСТИЙ НА ШТАМПАХ

Заявлено 2 сентября 1961 г. за № 743372/25-8 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 14 за 1962 г.

Предмет изобретения

Применение упругих, например, пружинных съемников, отдельных для каждого пуансона, в качестве устройства, устраняющего отслоение на поверхности панелей, например из гетинакса, при вырубке в них отвер стий н а шта м п ах.

Известны пружинные съемники в штампах для пробивки отверстий в гетинаксовых платах с печатным монтажом. Прижим и съем детали в этих штампах во время вырубания пуансоном и его выхода из гетинакса осуществляются прижимной плитой (съемником). Такой съемник не обеспечивает равномерный прижим в местах вырубки отверстий, ввиду непараллельности и неплоскостности применяемого фольгированного гетинакса. Это ведет к окислению поверхностного слоя гетинакса вокруг вырубаемого отверстия.

Этот недостаток устраняется применением для каждого пуансона отдельного пружинного съемника B качестве устройства, устраняющего отслоения на поверхности панелей при вырубании в них отверстий.

На чертеже изображены один из пуансонов с пружинным съемником и матрица.

При движении пуансона 1 вниз, прижимная втулка 2 под действием пружинного съемника 8 во время вырубки отверстий и съема платы прижимает гетинаксовую плату 4. Этим обеспечивается прижим панели к поверхности вокруг вырубаемого отверстия и предотвращается на этом участке поверхностное ее отслоение. № l48782
