Изобретение относится к высокоградиентной магнитной сепарации. Цель - повышение производительности и эффективности процесса сепарации за счет увеличения напряженности магнитного поля в рабочей зоне. Сепаратор содержит электромагнитную систему /ЭМС/ 1 с намагничивающими катушками и полюсами чередующейся полярности. ЭМС 1 размещена внутри немагнитного барабана /Б/ 2, установленного вертикально под питателем 6 с возможностью врщения. Снаружи Б 2 расположен индукционный полюс /ИП/ 3 в виде дугообразной пластины из ферромагнитного материала. Последняя установлена напротив ЭМС 1 с зазором относительно Б 2. На поверхности Б 2 имеются концентраторы 4 магнитного поля в виде треугольных призм из ферромагнитного материала, обращенных одним из ребер к ИП 3. Длина концентраторов вдоль образующей Б 2 равна ширине полюсов. На внутренней поверхности ИП 3 закреплены отбойники 5 из немагнитного материала. Они расположены напротив межполюсных зазоров ЭМС 1. Исходный материал подается питателем 6 в пространство между ИП 3 и Б 2. Здесь благодаря концентраторам 4 создается высокоградиентное магнитное поле. Магнитный продукт притягивается к поверхности Б 2 и отрывается от нее под действием центробежных сил. Затем материал снова притягивается и выносится за счет вращения Б 2 в зону ослабленного магнитного поля, где разрушается. Немагнитный продукт ссыпается вниз. 2 з.п. ф-лы. 2 ил.

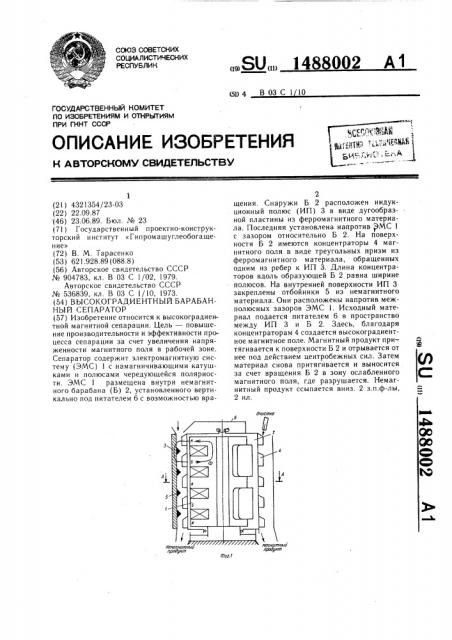

COlO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 В 03 С 1 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

Очистки нагкиткый прддукт ккгкагкапкый продукт

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4321354/23-03 (22) 22.09.87 (46) 23.06.89. Бюл. № 23 (71) Государственный проектно-конструкторский институт «Гипромашуглеобогащение» (72) В. М. Тарасенко (53) 621.928.89 (088.8) (56) Авторское свидетельство СССР № 904783, кл. В 03 С 1/02, 1979.

Авторское свидетельство СССР № 536839, кл. В 03 С !/10, 1973. (54) ВЫСОКОГРАДИЕНТНЫЙ БАРАБАННЫЙ СЕПАРАТОР (57) Изобретение относится к высокоградиентной магнитной сепарации. Цель — повышение производительности и эффективности процесса сепарации за счет увеличения напряженности магнитного поля в рабочей зоне.

Сепаратор содержит электромагнитную систему (ЭМС) 1 с намагничивающими катушками и полюсами чередующейся полярности. ЭМС 1 размещена внутри немагнитного барабана (Б) 2, установленного вертикально под питателем 6 с возможностью вра„,SU„» 148 002 А1

2 щения. Снаружи Б 2 расположен индукционный полюс (ИП) 3 в виде дугообразной пластины из ферромагнитного материала. Последняя установлена напротив ЭМС 1 с зазором относительно Б 2. На поверхности Б 2 имеются концентраторы 4 магнитного поля в виде треугольных призм из ферромагнитного материала, обращенных одним из ребер к ИП 3. Длина концентраторов вдоль образующей Б 2 равна ширине полюсов. На внутренней поверхности ИП 3 закреплены отбойники 5 из немагнитного материала. Они расположены напротив межполюсных зазоров ЭМС 1. Исходный материал подается питателем 6 в пространство между ИП 3 и Б 2. Здесь, благодаря концентраторам 4 создается высокоградиентное магнитное поле. Магнитный продукт при-. тягивается к поверхности Б 2 и отрывается от нее под действием центробежных сил. Затем материал снова притягивается и выносится за счет вращения Б 2 в зону ослабленного магнитного поля, где разрушается. Немагнитный продукт ссыпается вниз. 2 з.п.ф-лы, 2 ил.

1488002

Изобретение относится к области высокоградиентного магнитного обогащения и может быть использовано для мокрого и сухого обогащения слабомагнитных руд, а также для очистки жидкостей и немагнитного минерального сырья от слабомагнитных примесей.

Цель изобретения — повышение эффективности процесса сепарации за счет повышения напряженности магнитного поля в рабочей зоне.

На фиг. 1 представлен сепаратор, разрез; на фиг. 2 — разрез А — А на фиг. 1.

Сепаратор содержит электромагнитную систему 1, катушки которой охватывают полюса системы так, что их проводники концентричны оси вала. Электромагнитная система заключена в немагнитный барабан 2 с вертикальной осью вращения. Концентрично барабану 2, с образованием рабочего зазора напротив электромагнитной системы установлен индукционный полюс 3. Угол дуги магнитной системы не менее 270 . На барабане против полюсов установлены зубцы 4 треугольной формы, один из углов которых направлен по радиусу в сторону индукционного полюса. На внутренней поверхности индукционный полюс имеет кольцевые немагнитные отбойники 5, которые установлены напротив межполюсного зазора системы. Для загрузки материала сепаратор имеет питатель 6 с выходной щелью в виде дуги, угол которой равен углу дуги магнитной системы, обеспечивающей подачу питания на всем угле охвата. Сепаратор снабжен очистным устройством 7 для снятия магнитной фракции, а также приемниками для немагнитного и магнитного продуктов.

Барабанный сепаратор работает следующим образом.

Электромагнитная система, подключенная к источнику тока, создает в рабочей зоне высокоградиентное поле, из питателя обогащаемый материал подается в рабочую зону, где зубцы на вращающемся барабане за счет высокого градиента притягивают магнитную фракцию.

Под действием центробежной силы материал отбрасывается к индукционному полю4 су, откуда за счет отбойников он снова направляется на зубцы, благодаря чему материал многократно проходит через зоны с высоким градиентом, что обеспечивает качество обогащения. Немагнитный материал разгружается в приемник для немагнитного продукта, а магнитный выносится барабаном из зоны действия магнитного поля, где разгружается в приемник для магнитного продукта. Удаление оставшихся магнитных

1ц частиц обеспечивает устройство, которое установлено в конце зоны очистки и может использовать для очистки воздух, воду или щетки.

Формула изобретения

1. Высокоградиентный барабанный сепаратор, содержащий немагнитный барабан, установленный с возможностью вращения, внутри которого размещена магнитная сис2ц тема с намагничивающими катушками и полюсами, полярность которых чередуется вдоль оси барабана, питатель и приемники продуктов разделения, отличающийся тем, что, с целью повышения производительности

25 и эффективности процесса сепарации за счет повышения напряженности магнитного поля в рабочей зоне, сепаратор снабжен концентраторами магнитного поля и индукционным полюсом, выполненным в виде дугообразной пластины из ферромагнитного мате3р риала, размещенной снаружи барабана напротив магнитной системы концентрично ей с зазором относительно барабана, при этом барабан установлен вертикально под питателем, а концентраторы магнитного поля закреплены на поверхности барабана напро35 тив полюсов магнитной системы, причем длина концентраторов вдоль образующей барабана равна ширине полюсов.

2. Сепаратор по п. 1, отличающийся тем, что концентраторы выполнены в виде тре4О угольных призм из ферромагнитного материала, обращенных одним ребром в сторону индукционного полюса.

З.Сепаратор по п. 1, отличающийся тем, что питатель выполнен с выходной щелью в виде дуги, угол которой равен углу дуги магнитной системы.

1488002

А-А
