Способ изготовления втулок, колец и других подобных изделий

Способ изготовления втулок, колец и других подобных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением ,в частности, к гибке изделий типа втулок гибочными устройствами и штампами. Цель изобретения - улучшение геометрических параметров изготовляемых изделий, повышение производительности за счет исключения операции калибровки на специальных автоматах. Гибка изделия вокруг оправки начинается со свободного конца ленты, выдвинутой на величину, равную длине заготовки, и закрепленной остальной частью. Гибка выполняется последовательно участками, близкими или равными одной четвертой части длины окружности, путем подвода инструмента под углом к плоскости, проходящей перпендикулярно изгибаемому участку. Отделение заготовки от ленты может выполняться на любом переходе гибки, кроме первого. 1 з.п.ф-лы, 10 ил.

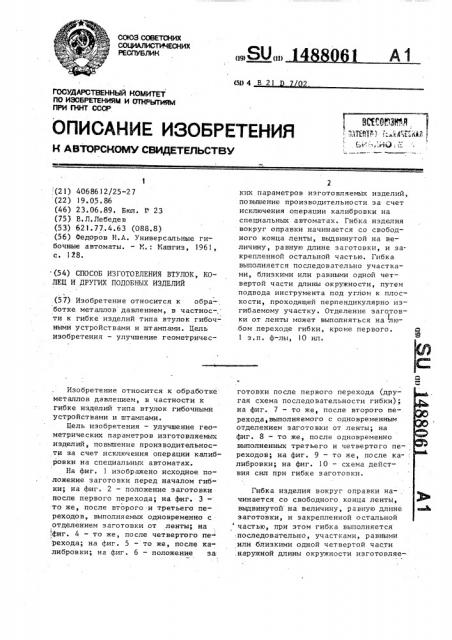

сооз советсних социАлистичесних

И:.СПУБЛИК (1% 01) А1 ав В 2) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ пО изОБРетениям и 0ТКРытиям

ПРИ Пют СССР (21) 40686)2/25-27 (22) 19.05.86 (46) 23.06.89. Бкп. t;- 23 (75) В.Л.Лебедев (53) 621..77.4.63 (088.8) (56) Федоров Н.А. Универсальные гибочные автоматы. — Y. Yàøãèç, 1961, с. 128. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ВТУЛОК, КОЛЕЦ И ДРУГИХ ПОДОБНЫХ ИЗДЕЛИЙ.(5 7) Изобретение относится к обработке металлов давлением, в частнос-, ти к гибке изделий типа втулок гибочными устройствами и штампами. Цель .изобретения — улучшение геометричесИзобретение относится к обработке металлов давлением, в частности к гибке изделий типа втулок гибочными устройствами и штампами, Цель изобретения — улучшение геометрических параметров изготовляемых изделий, повышение производительности за счет исключения операции калибровки на специальных автоматах.

На фиг, 1 изображено исходное положение заготовки перед началом гибки; на фиг. 2 — положение заготовки после первого перехода; на фиг. 3— то же, после второго и третьего переходов, выполняемых одновременно с отделением заготовки от ленты; на ! фиг. 4 — то же, после четвертого пе- рехода; на фиг. 5 — то же, после калибровки; на фиг. 6 — положение за ких параметров изготовляемь1х изделий, повышение производительности за счет исключения операции калибровки на специальных автоматах. Гибка изделия вокруг оправки начинается со свободного конца ленты, выдвинутой на величину, равную длине заготовки, и закрепленной остальной частью. Гибка выполняется последовательно участками, близкими или равными одной четвертой части длины окружности, путем подвода инструмента под углом к плоскости, проходящей перпендикулярно изгибаемому участку, Отделение заготовки от ленты может выполняться на любом .переходе гибки, кроме первого.

1 з.п. ф-лы, 10 ил. готовки после первого перехода (другая схема последовательности гибки); на фиг. 7 — то же, после второго перехода,выполняемого с одновременным отделением заготовки от ленты; на фиг. 8 — то же, после одновременно выполненных третьего и четвертого переходов; на фиг. 9 — то же, после калибровки; на фиг. 10 — схема действия сил при гибке заготовки.

Гибка изделия вокруг оправки начинается со свободного конца ленты, выдвинутой на величину, равную длине заготовки, и закрепленной остальной частью, при этом гибка выполняется последовательно, участками, равными или близкими одной четвертой части .наружной длины окружности изготовляе1 4880б1 мого изделия, а отделение заготовки заданной длины от ленты может выполняться на любом переходе гибки, исключая первый. Гибка втулок выполня5 ется не менее чем за четыре перехода.

Количество переходов зависит от требований, предъявляемых к втулке: чем выше требования к ее геометрическим параметрам, тем требуется большее число переходов.

Устройство, на котором производят гибку, содержит оправку 1, узел 2 защемления, заготовки 3 и секции инструмента. 15

Усилия гибки прикладывают под углом с к плоскости, прохоцящей перпендикулярно изгибаемому участку.

Приложение гибочных усилий над углом позволяет почти полностью исклю- 2О чить растяжение или точки утонения материала в процессе гибки, так как такое расположение гибочных секций позволяет резко изменить распределение усилий, воздействующих на заготовку в процессе ее гибки.

Пример. Гибка выполняется под о углом, большим О . При распределении усилий (фиг. 1О, левая половина), воздействующих на заготовку в первоначальный момент гибки при о = 35, в первоначальный момент сила гибки P раскладывается на две силы, где сила N сжимает заготовку, а сила F изгибает ее, при этом сила N примерно в два раза меньше силы F. При дальнейшей гибке сила N исчезает, т.е.

N = О, а затем она меняет свое значение и начинает действовать на растяжение. Согласно предлагаемому способу

40 гибки можно определить оптимальный угол встречи Ы даже графическим путем с дальнейшей проверкой его величины экспериментально. ,Рассматривают две схемы последо45 вательности гибки изделия (г1гиг. 1-9}, наглядно описывающих динамику способа гибки изделий типа втулки. При гибке втулок по первой схеме (фиг. 15) отделение заготовки от ленты выполняется одновременно с выполняемыми совместно вторым и третьим переходами, При гибке втулок по схеме второго варианта (фиг. 6-9) отделение заготовки от лепты осуществляется на втором переходе, а третий и четвертый переходы совмещены. Крогге разработанных двух последовательностей гибки могут быть применены еще две последовательнОсти свертки втулки: когда шов размещается либо с левой, либо с правой стороны, если считать, что на рассмотренных схемах шов раз— мешается сверху, Предлагаемый способ предусматривает лгсбое число переходов, но не менее четырех. Кроме того, способ обеспечивает достаточно высокое качество втулок без дополнительной калибровки, а калибровка на оправке предусмотрена исключительно для изготовления втулок .повышенной точносTH °

Использование способа гибки изделий типа втулок позволит значительно повысить качество изготовляемых изделий, резко снизить брак, значительно улучшить качество и долговечность изделий, в которых основными элементами являются втулки, например приводные цепи, и увеличить производительность.

Способ может быть применен на лю— бых типах гибочных автоматов как специальных, так и универсальных, без каких †ли изменений их конструкции, Формула изобретения

Способ изготовления втулок, колец и другйх подобных изделий, включаюг ш отрезку заготовки заданной длины, многопереходнугс последовательную гибку вокруг оправки по участкам приложением гибочнь1х усилий, о т л и ч а ю шийся тем, что, с целью повышения качества за счет улучшения геометрических параметров изготавливаемьж изделий, повышения производительности за счет исключения операции калибровки на специальных автоматах, на каждом переходе гибки усилия прикладывают к изгибаемому участку под постоянным углом к плоскости, проходящей перпендикулярно этому участку> а отрезку заготовки производят на любом переходе гибки, кроме первого.

2. Способ по п. 1, о т л и ч а юшийся тем, что гибку выполняют не менее чем за четыре перехода, 148806I (Риг.5

Ius. 1 ерехаУ Рие. б Риг.2

Фиг.3

Фиг.8

pexo8

+ 2-3 аерекоЧы

+ Ф-й переиоЗ

+ anubpo na

2-й переход ъ

+ y-е-и nepzraBN

+ EanubpoExa

1488061

Составитель Е.Швец

Редактор И.Дербак Техред М.дидик

Корректор М.Максимишинец, 3ака з 3 488/ 12 Тир аж 6 93 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рауаская, иаб., д. 4/5

Производственно-издательский комбинат "Патент", r. Уж ород, ул. Гагарина, 101
