Изобретение относится к испытательным стендам и может быть использовано в литейном производстве для исследования выбивных решеток и формовочных машин. Цель изобретения - увеличение срока службы выбивных решеток. Стенд состоит из рамы 1, рабочего полотна 3 с ячейками, вибровозбудителей 2 и нагрузочной массы 5 в виде прямоугольного параллелепипеда с выступами 12 на каждой грани. На одной грани выступ 12 размещен в ее геометрическом центре, на двух других - смещен на а/4 и а/2 параллельно сторонам граней, на остальных - смещены на B/6, B/4 и B/2 вдоль диагонали грани, где A - шаг ячеек полотна вдоль стороны, B-шаг ячеек вдоль диагонали. 1 з.п. ф-лы. 12 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д1) 4 В 22 П 29/02 (mr.... л

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг. 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4261398/31-02 (22) 11 . 06. 87 (46) 23.06.89. Бюл. N- 23 (71) Институт горного дела СО АН СССР (72) В.И. Креймер, Ю.И. Еременко, Г.В. Лузанов, В.В. Попович и В.А. Варфоломеев (53) 621.747.5(088.8) (56) Авторское свидетельство СССР

N - 644601, кл. В 22 Р 29/00, 1977.

Авторское свидетельство СССР № 1226100, кл. С 01 M 7/00, 1984, (54) СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ПРЕИМУЩЕСТВЕННО ВЫВИВНЫХ РЕШЕТОК (57) Изобретение относится к испытательным стендам и может быть ис„„Я0„„1488122 А 1

2 пользовано в литейном производстве для исследования выбивных решеток и формовочных машин. Цель изобретения — увеличение срока службы выбивных решеток. Стенд состоит из рамы

1, рабочего полотна 3 с ячейками, вибровозбудителей 2 и нагрузочной массы 5 в виде прямоугольного параллелепипеда с выступами ..12 на каждой грани. На одной грани выступ 12 размещен в ее геометрическом центре, на двух других — смещен на а/4 и а/2 параллельно сторонам граней, на остальных — смещены на Ь/6, Ь/3 и

b/2 вдоль диагонали грани, где а— шаг ячеек полотна вдоль стороны, Ьшаг ячеек вдоль диагонали. 1 з.п. ф-лы. 12 ил.

1488122

Изобретение относится к испыта1 тельным стендам и может быть использовано в литейном производстве для исследования выбивных решеток и машин для уплотнения литейной земли в формах.

Целью изобретения является увеличение срока службы выбивных решеток за счет определения оптимальных режимов работы.

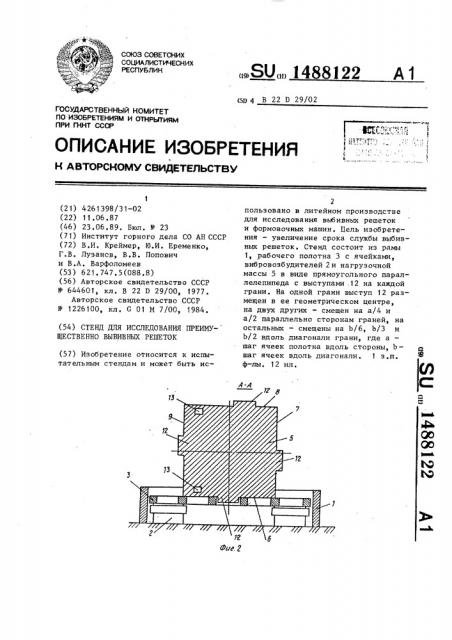

На фиг. 1 представлен стенд, план; на фиг. 2 — разрез А-А на фиг. 1; на. фиг. 3 — положение нагрузочкой массы при смещении ее центра тяжести на четверть шага; на фиг. 4 то же, при смещении на половину шага; на фиг. 5 — то же, при смещении на три четверти mara на фиг. 6— то же, при смещении на шаг; на фиг. 7-12 — смещение выступов íà гранях нагрузочной массы.

Стенд содержит установленную на фундаменте внешнюю прямоугольную раму 1 и размещенные в ее углах вибро- 25 возбудители 2 (на фиг. 1 вибровозбудители условно изображены штриховыми окружностями, на фиг. 2 показаны сбоку). На вибровозбудители 2 опирается рабочее полотно 3 решетки 3р с ячейками 4 одного размера. На чертеже показаны квадратные ячейки, однако они могут иметь другую форму.

Ячейки расположены с шагом а вдоль сторон решетки 3 и с шагом Ь по диагонали отйосительно центральной ячейки, Рабочее полотно входит в раму 1 с минимальными зазорами, необходимыми для возвратно-поступательных перемещений рабочего полотна 3 4О в вертикальном направлении. Одно из основных назначений рамы 1 — преду . преждать возможные горизонтальные смещения рабочего полотна 3, поэтому. рама t может быть заменена стойками или подобными элементами, Рабочее полотно 3 несет нагрузочную массу 5 в виде прямоугольного параллелепипеда — куба. На гранях

6-11 нагрузочной массы 5 образованы

5О выступы 12, воспринимающие по форме ячейки и имеющие такие размеры, что они могут входить в ячейки рамы. На грани 6 выступ расположен в ее геометрическом центре. На грани 7 выступ смещен вдоль одной из осей грани на четверть шага вдоль стороны: а/4. На грани 8 смещение составляет половину шага вдоль оси: а/2. На rpaни 9 выступ 12 смещен а одну шесту шага вдоль диагонали: Ь/6. На грани

10 смещение увеличено еще на Ь/6 и составляет треть шага Ь/3, на грани 1! — равно половине шага Ь/2. Вы° сота выступов 12 и толщина рабочего полотна 3 выбирается с таким расчетом, чтобы при колебаниях с возможным отрывом нагрузочной массы 5 от рабочего полотна 3 выступ не выходил из ячейки рамы. Размеры выступов малы по сравнению с размерами на.грузочкой массы, и выступы не оказывают практического влияния на положение центра тяжести нагрузочной массы, который совпадает с геометрическим центром параллелепипеда.

На гранях нагрузочной массы могут быть предусмотрены гнезда 13 для подвески к крюку грузоподъемного устройства.

Если решетка квадратная, как показано на фигурах, а вибровозбудители одинаковы и размещены н углах решетки, то для изучения смещения центра тяжести нагрузочной массы на работу вибрационной машины достаточно смещать нагрузочную массу вдоль одной из осей, параллельной сторонам рамы и одной из ее диагоналей.

Стенд работает следующим образом.

Вручную или с помощью грузоподъемного устройства устанавливают нагрузочную массу 5 гранью 6 в центральную ячейку рабочего полотна 3, включают вибровозбудители. Переворачивают нагрузочную массу гранью 7 вниз и устанавливают ее в ту же центральную ячейку, причем центр тяжести смещается по оси, параллельной стороне рамы, на а/4. Включают вибровозбудители и определяют параметры колебаний при смещении центра тяжести на величину a/4, Затем устанавливают нагрузочную массу гранью

8 в центральную ячейку, как показано (фиг. 4), вследствие чего центр тяжести нагруэочной массы смещается на а/2. Включают вибровоэбудители и определяют параметры колебаний при смещении центра тяжести на а/2, После испытаний, при которых все выступы на гранях массы устанавливают поочередно в центральную ячейку, те же действия повторяют, устанавливая выступы массы в другие ячейки.

Изучив таким образом влияние смещения центра тяжести вдоль сторон

-1488122

20

30 г

Фиа 7 решетки на параметры колебаний, переходят к изучению влияния смещения по диагонали, которое проводят аналогично, начиная с центральной ячейки.

Если решетка опирается не на четыре вибровозбудителя, как показано на фигурах, а на два, что может быть при узкой решетке, то перемещения нагрузочной массы по диагонали не обязательны.

Если ширина и длина решетки неоди-. наковы, то целесообразно перемещать нагрузочную массу вдоль одной стороны решетки, вдоль другой стороны, по диагонали. То же, если неодинаковы вибровозбудители, Применение предлагаемого стенда позволяет исследовать влияние положения нагрузочкой массы на работу вибровозбудителей и эффективность выбивки, что крайне затруднительно на известном стенде из-за неопределенности положения и постоянных перемещений нагрузочной массы на нем при работе.

Результаты экспериментальных исследований на предлагаемом стенде могут быть использованы при создании выбивных решеток и формовочных машин нового типа.

Формула изобретения

1. Стенд для исследования преимущественно выбивных решеток, содержащий вибровозбудитель, рабочее полотно и установленную на нем нагрузочную массу, отличающийся тем, что, с целью увеличения срока службы выбивных решеток за счет определения оптимальных режимов работы, нагрузочная масса выполнена в виде параллелепипеда, на каждой грани которого выполнены выступы, которые, кроме одного смещены от геометрического центра каждой грани, а рабочее полотно выполнено с ячейками под выступы нагрузочной массы.

2. Стенд по и. 1, о т л и ч а ю- . шийся тем, что на одной грани нагрузочкой массы выступ расположен в ее геометрическом центре, на двух других гранях выступы смещены от центра граней на а/4 и a/2 параллельно сторонам граней, а выступы на остальных гранях смещены от их центра соответственно на b/6, Ь/4, b/2 вдоль диагонали грани, где а — шаг ячеек рабочего полотна вдоль его стороны, а Ъ вЂ” шаг ячеек вдоль диагонали.

l488t22

1488122

Фиг УР
