Устройство для удаления вредностей

Устройство для удаления вредностей

Иллюстрации

Показать все

Реферат



Устройство для удаления вредностей, содержащее экран и размещенную во входном отверстии корпуса с образованием замкнутой щели обтекаемую вставку, отличающееся тем, что, с целью повышения эффективности улавливания вредностей и снижения энергоемкости за счет избирательного регулирования спектра всасывания, оно снабжено узлом регулирования, выполненным в виде размещенного на оси вставки с возможностью совместного поворота эксцентрика, связанного с колесом, установленным в кронштейне подпружиненной тяги, на которой закреплены с возможностью поворота параллельные перья, при этом вставка размещена во входном отверстии корпуса эксцентрично, а корпус выполнен в виде сопрягающихся углового и вертикального цилиндров.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51!4 В 23 7 0

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 40!603!/30-27 (22) 23.01.86 (46) 23.06.89.,Бюл. ¹ 23 (71) Специальный проектно-конструкторский институт Управления капитального строительства Министерства тракторного и сельскохозяйственного машиностроения

РСФСР (72) Н. С., Штульман и Е. Д., Шатохин (53) 621.791.95.054.945 (088. 8) <56) Авторское свидетельство СССР

¹ 954731, кл. F 24 F 7/06, 198!. (54) (57) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ

ВРЕДНОСТЕЙ, содержащее экран и размещенную во входном отверстии корпуса с образованием замкнутой щели обтекаеÄÄSUÄÄ 148814 A 1

2 мую вставку, отличающееся тем, что, с целью повышения эффективности улавливания вредностей и снижения энергоемкости за счет избирательного регулирования спектра всасывания, оно снабжено узлом регулирования, выполненным в виде размещенного на оси вставки с возможностью совместного поворота эксцентрика, связанного с колесом, установленным в кронштейне подпружиненной тяги, на которой закреплены с возможностью поворота параллельные перья, при этом вставка размещена во входном отверстии корпуса эксцентрично, а корпус выполнен в виде сопрягающихся углового и вертикального цилиндров.

1488146

1О

50

Изобретение относится к машиностроению и предназначено для удаления вредностей в фиксированных местах или выделения.

Цель изобретения — повышение эффективности улавливания вредностей и снижение энергоемкости и капитальных затрат.

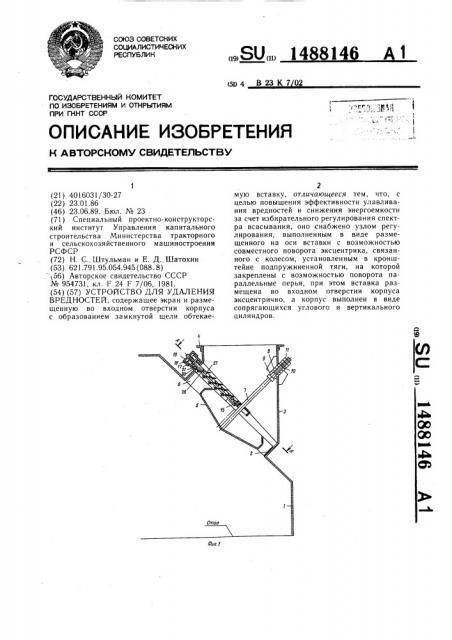

На фиг. изображенао устройство, общий вид; на фиг. 2 — разрез А — А на фиг. 1.

Устройство для удаления вредностей предсгавляет собой панель с кольцевой щелью. Панель состоит из экрана 1 со всасывающим щелевым отверстием и корпуса, состоящего из цилиндра 2 и цилиндра 3 с патрубком, присоединяемого посредством фланца 4 к воздуховоду вытяжной системы. Внутри цилиндра 2 установлена эксцентрично относительно его оси обтекаемая вставка 5 с радиально закрепленными лопатками 6 и соединенная с помощью стержня 7 с подшипником 8 скольжения, закрепленным на цилиндре 3 с помощью косынок 9. Стержень 7 фиксируется от осевого перемещения шайбой 10 с резьбовыми гайками 11. На стержне 7 закреплен эксцентрик 12, сопряженный с колесом 13, размещенным на оси 14, соединенной со скобой 15, которая прикреплена к жесткой тяге 16. На хвостовую часть тяги 16 надета гайка 17 с пружиной 18, фиксируемой в сжатом состоянии колпаком 19, имеющим резьбовое соединение со стаканом 20, закрепленным на цилиндре 2. Внутри стакана 20 закреплена направляющая втулка. 21, предохраняющая тягу 16 от перекоса. Внутри цилиндра 2 жестко закреплена обойма 22, имеющая отверстия для установки на осях 23 перьев 24, имеющих прорези 25 для прохода тяги 6. В тяге 16 имеются отверстия для установки верхних 26 и нижних 27 штифтов, сопряженных с перьями 24.

У наружной кромки кольцевого отверстия нанесена круговая шкала с указанием подвижности воздуха на краю стола, а на обтекаемой вставке 5 — риска (не показаны).

Устройство работает следующим образом.

Перед началом работы рабочим поворотом обтекаемой вставки совмещают риску на обтекаемой вставке с показателем подвижности воздуха в той зоне на краю стола, где будет производиться работа.

Например, при сварке в углекислом газе устанавливается величина 0,5 м/с, а при сварке в среде инертных газов 0,3 м/с, при процессах с выделением тяжелых газов активизируется нижняя зона факела, а при выделении летучих — средняя и верхняя его зоны.

Поворотом обтекаемой вставки 5 широкая часть кольцевой щели ориентируется на плоскости всасывания в том месте, где требуется активизировать зону всасывания, так как при одинаковой скорости всасывания в сечении щели подвижность воздуха на отдельных участках факела всасывания

V„3àBèñèò от ширины участков кольцевой щели.

При повороте обтекаемой вставки 5 на стержне 7 поворачиваются расположенный на нем эксцентрик 12 13, при этом тяга 16 перемещается вдоль своей оси, поворачивая на определенный угол посредством штифтов 26 либо 27 перья 24.

Перья 24 служат для обеспечения равномерной скорости в щелевом отверстии экрана при любом положении обтекаемой вставки 5. Так, например, при расположении обтекаемой вставки 5 таким образом, что широкая часть всасывающей щели в плоскости экрана находится в верхнем положении, перья 24 прикрыты, обеспечивая тем самым равномерное распределение скорости воздуха по сечению щели.

Hp;:, необходимости перемещения широкой части всасывающей щели в нижнее положение, рабочий поворачивает обтекаемую вставку 5 до соответствующей риски круговой шкалы, при этом стержень 7 и эксцентрик 12 поворачиваются на 180, перемещая вверх тягу 16, размещенные на ней нижние шткфты 27 и поворачивают вокруг осей 23 перья 24 вверх, которые увепичивают живое сечение для прохода воздуха за,узкой частью кольцевой щели. При таком положении достигается равномерное распределение скорости воздуха по сечению кольцевой щели.

При необходимости перемещения широкой части всасывающей щели в промежуточное между указанными верхним и нижним положениями, перья 24 так же находятся в промежуточном между нижним и верхним положениями, всякий раз обеспечивая равномерное распределение воздуха в сечении кольцевой щели. Размещение перьев 24 в верхней плоскости сопряжения цилиндров 2 и 3 объясняется известной особенностью патрубка переменного поперечного сечения увеличивать расход воздуха в плоскости его входа на тех участках, плоскости всасывания которых расположены ближе к его выходному сечению.

1488146

Составитель E. Тютченкова

Редактор В. Бугренкова Техред И. Верес Корректор М. Максимишинсп

3aказ 3496/! б Тираж 894 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, >K — 35, Раушская наб., д. 415

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 1О1
