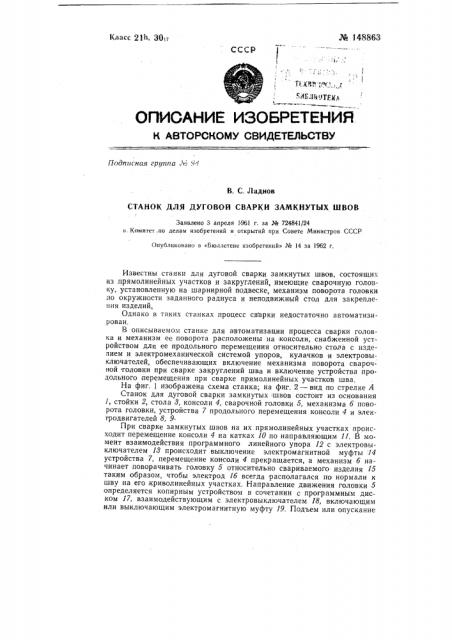

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная грг/ггпа Ь6 . й

В. С. Лвднов

СТАНОК ДЛЯ ДУГОВОЙ СВАРКИ ЗАМКНУТЫХ ШВОВ

Заявлено 3 апреля 1961 г. за № 724841/24 в. Комитет:по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 14 за 19б2 r.

Известны станки для дуговой сварки замкнутых швов, состоящих нз.прямолинейных участков и закруглений, имеющие сварочную головку, установленную на шарнирной подвеске, механизм поворота головки по окружности заданного радиуса и неподвижный стол для закрепления изделий, Однако в таких станках процесс сварки недостаточно автоматизирован.

В описываемом станке для автоматизации процесса сварки головка и механизм ее поворота расположены на консоли, снабженной устройством для ее продольного перемещения относительно стола с изделием и электромеханической системой упоров, кулачков и электровыключателей, обеспечивающих включение механизма поворота сварочной головки при сварке закруглений шва и включение устройства продольного перемещения при сварке прямолинейных участков шва.

На фиг. 1 изображена схема станка; на фиг. 2 — вид по стрелке А

Станок для дуговой сварки замкнутых швов состоит из основания

1, стойки 2, стола 3, консоли 4, сварочной головки 5, механизма б поворота головки, устройства 7 продольного перемещения консоли 4 и электродвигателей 8, 9.

При сварке замкнутых швов на их прямолинейных участках происходит перемещение консоли 4 на катках 10 по направляющим 11, В момент взаимодействия программного линейного упора 12 с электровыключателем 18 происходит выключение электромагнитной муфты 14 устройства 7, перемещение консоли 4 прекращается, а механизм б начинает поворачивать головку 5 относительно свариваемого изделия 15 таким образом, чтобы электрод 16 всегда .располагался по нормали к шву на его криволинейных участках. Направление движения головки 5 определяется копирным устройством в сочетании с программным диском 17, взаимодействующим с электровыключателем 18, включающим или выключающим электромагнитную муфту 19. Подъем или опускание сварочной головки 7 производится кулачком 20, взаимодействующим прн включении электромагнитной муфты 21 с упором 22, перемещаемым вручную при помощи маховичка 2З и винтового механизма 24. Вручную с юворот головки 5 производится маховичком 25 через червячную передачу 2б, и подъем вручную маховичком 27. При помощи маховичка 28 и винтового механизма 29 осуществляется поперечное перемещение головки 5.

Описываемый станок позволяет освободиться от применения ручного труда при сварке сложных контуров, повысить производительность и улучшить качество сварных швов.

Предмет изобретения

CTdH0K t„15k 3) t Î 0É CB3plCH 3BAIKH) TbIX IHBOB, C0CT05flllHX Н3 прямолинейных участков и закруглений, содержащйй сварочную головку, установленную на шарнирнои подвеске, механизм поворота головки по окружности заданного радиуса и неподвижный стол для закрепления изделий, отличающийся тем, что, с целью автоматизации процесса сварки, сварочная головка и механизм ее поворота расположены на консоли, снабженной устройством для ее продольного перемещения относительно стола с изделием, и электромеханической системой упоров, кулачков и электровыключателей, обеспечивающих включение механизма поворота сварочной головки при сварке закруглений шва и вклклепие механизма продольного перемещения нрн сварке прямолинейных у ч аст ков ш ва. № 148863
