Класс 21" 32и

1 ™ ЫТН - .

ТЕХКВЯрО;щ

1 ети(а

СССР

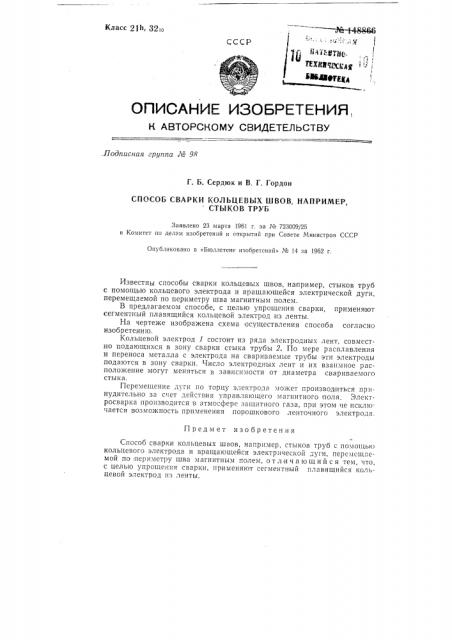

ОПИСАНИЕ ИЗОБРЕ1ЕНИЯ, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.Подписная группа М 98

Г. Б. Сердюк и В. Г, Гордон

СПОСОБ СВАРКИ КОЛЬЦЕВЫХ ШВОВ, НАПРИМЕР, СТЫКОВ ТРУБ

Заявлено 23 марта 1961 г. за No 723009/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Ме 14 за 1962 г.

Предмет изобретения

Способ сварки кольцевых швов, например, стыков труб с помогцыо кольцевого электрода и вращающейся электрической „-уги, перемещаемой по периметру шва магнитным полем, отличающийся тем, что, с целью упрощения сварки, применяют сегментный плавящийся кольцевой электрод из ленты.

Известны способы сварки кольцевых швов, например, стыков труб с помощью кольцевого электрода и вращающейся электрической дуги, перемещаемой по периметру шва магнитным полем.

В предлагаемом способе, с целью упрощения сварки, применяют сегментный плавящийся кольцевой электрод из ленты.

На чертеже изображена схема осуществления способа согласно изобретению.

Кольцевой электрод 1 состоит из ряда электродных лент, совместно подающихся в зону сварки стыка трубы 2. По мере расплавления и переноса металла с электрода на свариваемые трубы эти электроды подаются в зону сварки. Число электродных лент и их взаимное расположение могут меняться в зависимости от диаметра свариваемого стыка.

Перемещение дуги по торцу электрода может производиться принудительно за c9åò действия управляющего магнитного поля. Электросварка производится в атмосфере защитного газа, при этом не исключается возможность применения порошкового ленточного электрода.
