Класс 42k, 21о, СССР

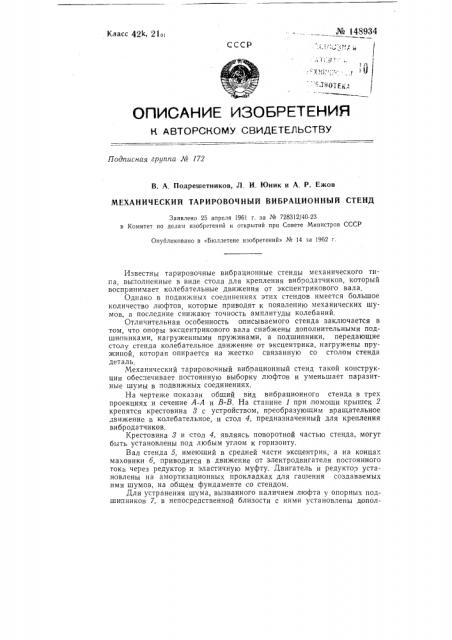

0ПИСАНИЕ 8306PF TEHMR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лв 172

В. А, Подрешетников, Л, И, Юник и А. Р. Ежов

МЕХАНИЧЕСКИЙ ТАРИРОВОЧНЫЙ ВИБРАЦИОННЫЙ СТЕНД

Заявлено 25 апреля 1961 r. за № 728312/40-23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 14 за 1962 г.

Известны тарировочные вибрационные стенды механического типа, выполненные в виде стола для крепления вибродатчиков, который воспринимает колебательные движения от эксцентрикового вала.

Однако в подвижных соединениях этих стендов имеется большое количество люфтов, которые приводят к появлению механических шумов, а последние снижают точность амплитуды колебаний.

Отличительная особенность описываемого стенда заключается в том, что опоры эксцентрикового вала снабжены дополнительными подшипниками, нагруженными пружинами, а подшипники, передающие столу стенда колебательное движение от эксцентрика, нагружены пружиной, которая опирается на жестко связанную со столом стенда деталь.

Механический тарировочный вибрационный стенд такой конструкции обеспечивает постоянную выборку люфтов и уменьшает паразитные шумы в подвижных соединениях.

На чертеже показан общий вид вибрационного стенда в трех проекциях и сечение А-А и В-В. На станине 1 при,помощи крышек 2 крепятся крестовина 8 с устройством, преобразующим вращательное движение в колебательное, и стол 4, предназначенный для крепления вибродатчиков.

Крестовина 3 и стол 4, являясь поворотной частью стенда, могут быть установлены под любым углом к горизонту.

Вал стенда 5, имеющий в средней части эксцентрик, а на концах маховики б, приводится в движение от электродвигателя постоянного тока через редуктор и эластичную муфту. Двигатель и редуктор установлены на амортизационных прокладках для гашения создаваемых ими шумов, на общем фундаменте со стендом.

Для устранения шума, вызванного наличием люфта у опорных подшипников 7, в непосредственной близости с ними установлены допол№ 148934 нительные подшипники 8, на наружные обоймы которых действуют пружины 9 и 10. При горизонтальном поло>кении стола вибрационного стенда для выборки люфтов в опорах вала достаточно пружин 9, создающих усилие между крестовиной 8 и подшипниками 8. Это усилие всегда ориентировано по направлению колебаний стола стенда.

При других ориентировках поворотной части стенда действие пружин 9 становится недостаточным. Это объясняется наличием двух маховиков, которые своим весом сглаживают люфты опорных подшипников в направлении отвеса, а пружина 9 — в направлении действия колебаний стола. Эти две силы дают равнодействующую, направленную под углом к направлению вибрации, что приводит к появлению шумов.

Для устранения этого явления введена пружина 10, ориентированная всегда вертикально, Она регулируется так, чтобы скомпенсировать вес эксцентрикового вала с маховиком. В результате этого влияние веса прекращается и пружина 9 выбирает люфты в направлении вибраций.

Регулировка амплитуд вибрации производится вращением эксцентриковой,втулки относительно эксцентрикового вала через окна, имеющиеся в крестовине 8. Стол 4 стенда жестко закреплен на детали 11, передающей через ролики 12 и И колебательное движение от вала.

Для направления движения детали 11 и постоянной выборки люфтов в радиальном направлении применяются шесть роликов 14 и 15, два из которых поджаты пружинами 1б.

Люфты между эксцентриком и деталью 11 постоянно выбираются пружиной 17, действующей между деталью 11 и роликом И. Частота вибрации контролируется с помощью тахогенератора переменного тока 18 и стандартного частомера.

Для замера амплитуд вибрации предусмотрен кронштейн 19, на котором устанавливается измерительный микроскоп.

Предмет изобретения

Механический тарировочный вибрационный стенд, содержащий эксцентриковый вал и воспринимающий от него колебательные движения стол для крепления вибродатчиков, отличающийся тем, что, с целью постоянной выборки люфтов и уменьшения паразитных шумов в подвижных соединениях, опоры эксцентрикового вала, содержащие

;подшипниковые элементы, снабжены дополнительными подшипниками, нагруженными пружинами, а подшипники, передающие колебательное движение от эксцентрика столу стенда, нагружены пружиной, опирающейся на деталь, жестко связанную со столом стенда.
