Ручной инструмент для загибки стопорных шайб

Ручной инструмент для загибки стопорных шайб

Иллюстрации

Показать все

Реферат



Изобретение относится к ручному инструменту для законтривания гаек пластинчатыми шайбами. Цель изобретения - расширение технологических возможностей и повышение удобств эксплуатации. Рукоятки 2 и 3 шарнирно соединены со втулкой 6 с помощью планок 4 и 5. Трос 12, расположенный внутри гибкого вала 11, соединен с захватом 8 и осью 1, а гибкий вал закреплен одним концом на захвате 9, а другим - во втулке 6. При сжатии рукояток 2 и 3 захват 8 перемещается и отгибает лапку шайбы 19 на грань гайки 18. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ.

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1

„„SU„„ I 4899?7 (51)4 В 25 В 27/28 В 23 Р 19/08

3ИЫЮЩМ

">":""- ": П-) ЧИКЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

- К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7 13 й1иг. f

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4347568/25-28 (22) 21.12.87 (46) 30,06.89, Бюл, № 24 (72) В,M.Ôåäóíoâ (53) 621.883 (088 ° 8) (56) Авторское свидетельство СССР

N- 579124, кл. В 23 Р 19/08, 1976, Авторское свидетельство СССР

¹ 1271729, кл. В 25 В 3/00, 1984. (54) РУЧНОЙ ИНСТРУМЕНТ ДЛЯ ЗАГИБКИ

СТОПОРНЫХ ШАЙБ (57) Изобретение относится к ручному инструменту для законтривания гаек

2 пластинчатыми шайбами. Цель изобретения — расширение технологических возможностей и повышение удобств эксплуатации, Рукоятки 2 и 3 шарнирно соединены со втулкой 6 с помощью планок

4 и 5. Трос 12, расположенный внутри гибкого вала 11, соединен с захватом

8 и осью 1, а гибкий вал 11 закреплен одним концом на захвате 9, а другим — во втулке 6. При сжатии рукояток 2 и 3 захват 8 перемещается и отгибает ланку шайбы 19 на грань гайки 18, 1 з.п.ф-лы, 2 ил, Захваты 8 и 9 зевом 10 устанавливают на гайку 18 с шайбой 19. Сжимают рукоятки 2 и 3, при этом вытягивается трос 12, который перемещает захват 8 и последний своей губкой отгибает лапку шайбы 19 на грань гайки 18.

При отпускании рукояток 2 и 3 они под действием упругой связи 14 расходятся, а подпружиненные захваты 8 и 9 перемещаются, раскрывая зев 10.

Величина раскрытия зева 10 может регулироваться вращением регулировочной.гайки 17.

Составитель Ф.Рубин

Техред Л.Сердюкова Корректор И.Муска

P едак т ор И. С е гля ник

Заказ 3625/20

Тираж 778

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

1489977

Изобретение относится к ручному инструменту для законтривания гаек стопорными пластинчатыми шайбами и может быть использовано при сборке в различных отраслях машиностроения.

Цель изобретения — расширение технологических возможностей за счет обеспечения дистанционной работы в труднодоступных местах и повышение удобств эксплуатации эа счет. регулирования размера зева.

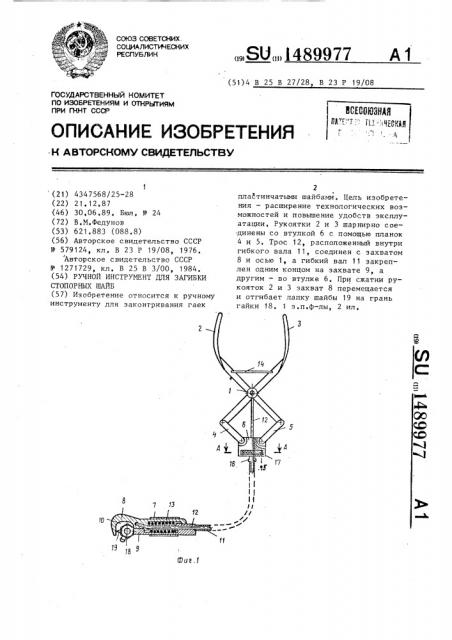

На фиг. 1 изображен ручной инструмент, общий вид; на фиг. 2 — сечение А-А на фиг. 1. 15

Ручной инструмент содержит шарнирно установленные на оси 1 рукоятки

2 и 3, с которыми шарнирно соединены концы планок 4 и 5, а их другие концы шарнирно закреплены на.втулке 2р

6, В трубчатом корпусе 7 установлены захваты 8 и 9 с губками, образующими зев 10, Гибкий полый вал 11 одним концом закреплен на захвате 9, а другим установлен во втулке 6, а внутри 25 вала 11 расположен трос 12, закрепленный соответственно на захвате 8 и оси 1.

Захваты 8 и 9 подпружинены относительно друг друга в направлении . 30 раскрытия зева 10, а захват 8 связан с трубчатым корпусом 7 винтом 13.

Рукоятки 2 и 3 соединены упругой

:связью 14.

Во втулке 6 может быть выполнен сквозной перпендикулярный оси паз 15, а на конце 16 гибкого вала 11 может быть нарезана резьба под регулировочную гайку 17, расположенную в пазу 15.

Ручной инструмент работает следую-, щим образом.

Формула из обретения

1. Ручной инструмент для загибки стопорных шайб, содержащий установленные на оси рукоятки, шарнирно соединенные с ними планки, трубчатый корпус и установленные в нем захваты с губками, образующими зев, о т— л и ч а ю шийся тем, что, с целью расширения технологических возможностей, он снабжен втулкой, шарнирно соединенной с планками, гибким полым валом, закрепленным одним концом на захвате, а другим установленным во втулке, и расположенным внутри вала тросом, соединенным сооТ ветственно с другим захватом и осью, а захваты подпружинены относительно друг друга в направлении раскрытия зева.

2, Инструмент по п.1, о т л и— ч а ю шийся тем, что, с целью повышения удобств эксплуатации, втулка имеет сквозной перпендикулярный оси паз, конец гибкого вала — резьбу для гайки, а последняя расположена в пазу.
