Изобретение относится к пишущим принадлежностям и предназначено для шариковых ручек. Повышение удобства пользования достигается за счет того, что в корпусе перпендикулярно оси наконечника выполнены отверстия, опоры корпуса для пишущих стержней выполнены в виде цилиндров с каналами и гнездом в двух взаимноперпендикулярных сечениях. При этом цилиндры установлены в отверстиях корпуса на разном расстоянии от наконечника и их можно поворачивать. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg y В 43 К 27/00

ВГЕ1.:СБЗп.""й ф;;, . ЕлЛВ

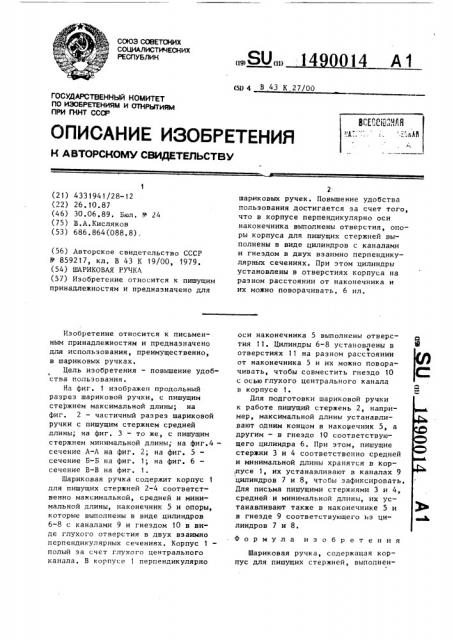

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4331941/28-12 (22) 26.10.87 (46) 30.06.89, Бюл. Р 24 (75) В.А.Кисляков (53) 686.864(088.8), ГОС УДАРСТНЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (56) Авторское свидетельство СССР

N9 8592 17, кл. В 43 К 19/00, 1979. (54) ШАРИКОВАЯ РУЧКА (57) Изобретение относится к пишущим принадлежностям и предназначено для

Изобретение относится к письменным принадлежностям и предназначено для использования, преимущественно, в шариковых ручках.

Цель изобретения — повышение удобФ ства пользования, На фиг. 1 изображен продольный разрез шариковой ручки, с пишущим стержнем максимальной длины; на фиг. 2 — частичный разрез шариковой ручки с пишущим стержнем средней длины; на фиг. 3 — то же, с пишущим стержнем минимальной длины; на фиг.4сечение А-А на фиг. 2; на фиг. 5— сечение Б-Б на фиг, 1; на фиг. 6 сечение В-В на фиг. 1, Шариковая ручка содержит корпус 1 для пишущих стержней 2-4 соответственно максимальной, средней и минимальной длины, наконечник 5 и опоры, которые выполнены в виде цилиндров

6-8 с каналами 9 и гнездом 10 в виде глухого отверстия в двух взаимно перпендикулярных сечениях ° Корпус 1 полый эа счет глухого центрального канала. В корпусе 1 перпендикулярно

„„SU„„ I4ß014 А 1

2 шариковых ручек. Повышение удобства пользования достигается эа счет того, что в корпусе перпендикулярно оси наконечника выполнены отверстия, опоры корпуса для пишущих стержней выполнены в виде цилиндров с каналами и гнездом в двух взаимно перпендикулярных сечениях. При этом цилиндры установлены в отверстиях корпуса на разном расстоянии от наконечника и их можно поворачивать. 6 ил. оси наконечника 5 выполнены отверстия 11. Цилиндры 6-8 установлены в отверстиях 11 на разном расстоянии от наконечника 5 и их можно поворачивать, чтобы совместить гнездо 10 с осью глухого центрального канала в корпусе 1.

Для подготовки шариковой ручки к работе пишущий стержень 2, например, максимальной длины устанавливают одним концом в наконечник 5, а другим — в гнездо 10 соответствующего цилиндра 6. При этом, пишущие стержни 3 и 4 соответственно средней и минимальной длины хранятся в кор,пусе 1, их устанавливают в каналах 9 цилиндров 7 и 8, чтобы зафиксировать.

Для письма пишущими стержнями 3 и 4, средней и минимальной длины, их устанавливают также в наконечнике 5 и в гнезде 9 соответствующего иэ цилиндров 7 и 8.

Формула изобретения

Шариковая ручка, содержащая корпус для пишущих стержней, выполнен1490014

А-А

1 о

Фиг. 5

В-В

Фиг. 2

Составитель С.Москалев

Редактор И. Сегляник Техред Л. Сердюкова Корректор М. Самборская

Заказ 3631/22 Тираж 315 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 ный полым, наконечник и опоры в корпусе для пишущих стержней, о т л ич а ю щ а я с я тем, что, с целью повышения удобства пользования, в корпусе перпендикулярно оси наконечника выполнены отверстия, опоры выполнены в виде цилиндров с каналами и гнездом в двух взаимно перпендикулярных сечениях, а цилиндры установлены в отверстиях корпуса на разном расстоянии от наконечника с возможностью поворота.
