Устройство для соединения концов металлической ленты

Устройство для соединения концов металлической ленты

Иллюстрации

Показать все

Реферат



Изобретение касается устройства для соединения концов металлической ленты, может быть использовано в легкой, пищевой и других отраслях промышленности и направлено на повышение надежности соединения концов металлической ленты. Устройство содержит пуансон 5 с рабочими элементами 6 и 7 и матрицу. Один из рабочих элементов 6 пуансона 5 имеет форму прямой призмы 17 с усеченной боковой гранью 18 и расположен между двумя другими элементами 7, каждый из которых выполнен в виде сопряженных между собой прямоугольного параллелепипеда 9 и цилиндра 11 с усеченными верхними гранями 12 и 13. Секущие плоскости наклонены одна к другой под тупым углом, а линия пересечения секущих плоскостей перпендикулярна продольной оси симметрии указанных рабочих элементов 6 и 7. Такое выполнение устройства позволяет достигнуть цель - повышение надежности соединения концов металлической ленты. 13 ил.

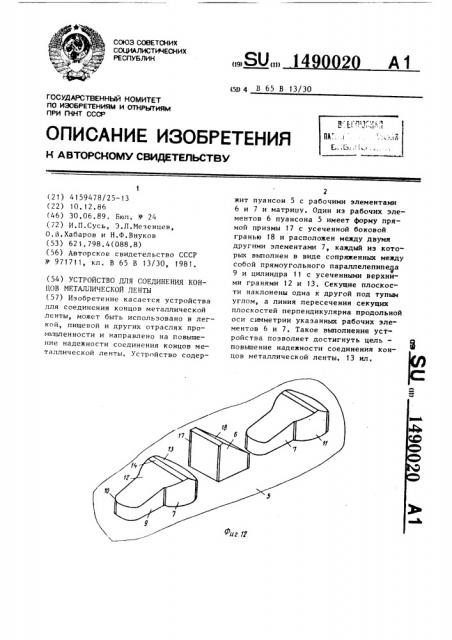

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) 2 А1 (51) 4 В 65 В 13/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И 07НРЫТИЯМ

ПРИ П (НТ СССР

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4159478/25-13 (22) 10,12 ° 86 (46) 30.06.89. Бюл. Ф 24 (72) И.П.Сусь, Э.Л.Мезенцев, О,В,Хабаров и Н,Ф,Внуков (53) 62 1.798.4(088.8) (56) Авторское свидетельство СССР

)) 97 17 11, кл. В 65 В 13/30, 198 1, (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ КОНЦОВ МЕТАЛЛИЧЕСКОЙ ЛЕНТЫ (57) Изобретение касается устройства для соединения концов металлической ленты, может быть использовано в легкой, пищевой и других отраслях промышленности и направлено на повышение надежности соединения концов металлической ленты. Устройство содер2 жит пуансон 5 с рабочими элементами

6 и 7 и матрицу. Один иэ рабочих элементов 6 пуансона 5 имеет форму прямой призмы 17 с усеченной боковой гранью 18 и расположен между двумя другими элементами 7, каждый иэ которых выполнен в виде сопряженных между собой прямоугольного параллелепипеда

9 и цилиндра 11 с усеченными верхними гранями 12 и 13. Секущие плоскости наклонены одна к другой под тупым углом, а линия пересечения секущих плоскостей перпендикулярна продольной оси симметрии указанных рабочих элементов 6 и 7. Такое выполнение устройства позволяет достигнуть цель— повышение надежности соединения концов металлической ленты. 13 ил.

1490020

Изобретение относится к упаковыванию и предназначено преимущественно для соединения концов металлической ленты.

Цель изобретения — повышение надежности соединения концов металлической ленты.

На фиг, 1 изображен общий вид устройства для натяжения ленты и соединения ее концов .в замок; на фиг ° 2 замочное соединение после просечки до смещения концов ленты; на фиг.3 вид А на фиг. 21 на фиг, 4 — замочное соединение после смещения концов ленты; на фиг. 5 — вид Б на фиг. 4; на фиг. 6 — разрез В-В на фиг. 1; на фиг. 7 — разрез Г-Г на фиг. 1; на фиг. 8 — разрез Д-Д на фиг. 7; на фиг, 9 — вид Е на фиг. 6; на фиг.10 боек пуансона в виде сопряженных параллелепипеда и цилиндра, в иэометрии; на фиг. 11 — то же, в виде призмы; на фиг. 12 — пуансон,в иэометрии; на фиг, 13 — матрица, в иэомет — 25 рии.

Устройство для соединения концов металлической ленты содержит механизм

1 натяжения ленты 2, механизм образования замка 3, включающий матрицу Зр

4, пуансон 5 с рабочими элементамибойками Ь и 7 и съемник 8 ленты 2 с пуансона 5.

Бойки 7 имеют форму сопряженных между собой прямоугольного параллеле35 пипеда 9 со скругленным торцом 10 и цилиндра 11, у которых верхние грани

12 и 13 соответственно усечены. Секущие плоскости Р„ и 0„ образуют между собой тупой угол о, а линия а — а их взаимного пересечения перпендикулярна оси симметрии x — x сопряженных фигур 9 и 11 и расположена выше упомянутых фигур 9 и 11 на величину

b, в результате чего образуется пря- 45 мой участок 14.

Боек 7 обеспечивает выполнение фигурных прорезей в виде дугообразных участков 15, переходящих с одной стороны в продольные прорези 16 °

Боек 6 пуансона 5 имеет форму прямой призмы 17 с боковой усеченной (плоскостью Vx) гранью 18 и предназначен для образования П-образной про55 рези в виде двух продольных разрезов

19, параллельных краям ленты 2, и поперечным разрезом 20, перпендикулярным продольной оси ленты 2 °

Выполненные прорези образуют эаплечики 21 и 22 на верхнем конце ленты 2 и 23, 24 на нижнем конце ленты 2 °

Между прорезями образуется перемычка 25, по обе стороны которой на. ходятся края отсеченной ленты 2, при отгибании которых образуется паз 26 для движения эаплечиков 21, 22 и 23, 24 при замыкании и заклинивании замка 3.

Матрица 4 снабжена со стороны смыкания с пуансоном 5 выступами 27 трехгранной формы с вершинами 28, проходящими через диаметральные оси - Ц цилиндрической части фигурных отверстий 29 матрицы 4 и перпендикулярными оси Z-Z.

Устройство для соединения концов металлической ленты работает следующим образом.

Устройство устанавливают ча упаковку (не показано), один конец ленты 2 вставляют в зазор (не показанс) между раскрытыми матрицей 4 и пуансоном 5 на длину, достаточную для образования замка 3. Второй конец ленты 2 обматывают вокруг упаковки и вставляют в тот же зазор между матрицей 4 и пуансоном 5 "внахлест" на первый конец ленты 2.

Механизмом 1 натяжения лента 2 натягивается, производя обвязку упаковки.

После достижения необходимого натяжения ленты 2 механизмом образования замка производят смыкание пуансона 5 и матрицы 4, при этом матрица 4 перемещается вниз, прижимая ленту 2 к пуансону 5. В результате

I происходит постепенная просечка и отгибание заплечика 23, перемычек

25 и краев отсеченной ленты 2.

После размыкания пуансона 5 и матрицы 4, концы ленты 2 снимаются с пуансона 5 съемником 8, а эа счет упругих деформаций упаковки они расходятся. При этом, заплечики 24 смещаются по пазу 26 и происходит их заклиниванив между заплечиками 21 и перемычками 25 верхнего конца ленты 2.

Кроме того, эаплечик 23 входит в зацепление с заплечиком 22, принудительно образуя замок 3, т,е. подтягивает ленту 2 к ленте 2, не давая замку 3 расслаиваться и предотвращая возможность саморасцепления замка 3.

1 л 90020

7657

Фиг.1

1б 15

20 19

Предлагаемое устройство для соединения металлической ленты позволяет соединить концы ленты 2 в надежный замок Э, исключающий самопроизвольное расцепление замка 3 при погрузочно-разгрузочных и трзнспортных работах, что обеспечивает повышение надежности соединения концов металлической ленты. формула и з о б р е т е н и я

Устройство для соединения концов металлической ленты, содержащее пуансон с рабочими элементами и матрицу, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности соединения, один из рабочих элементов пуансона имеет форму прямой призмы с

5 усеченной боковой гранью и расположен между двумя другими, каждый из которых выполнен в виде сопряженных между собой прямоугольного параллелепипеда и цилиндра с усеченной боковой поверхностью, причем секущие плоскости наклонены одна к другой под тупым углом, а линия пересечения секущих плоскостей перпендикулярна продольной оси симметрии указанньм рабочих элементов.

1 490020

Вид г7

2 2

Фиг. Ю

Фиа. ч

Вид Б

В-В

Г-Г

28

Фиг. 7

Я-Ю г7

1490020
